Введение

В этом документе представлен обзор методов пуска для компрессоров BITZER. В этом документе представлен обзор методов пуска компрессоров BITZER. Причиной разработки различных методов пуска для больших моторов является высокий пусковой ток, когда они работают и запускаются непосредственно от сети (прямой пуск): В момент включения возникают пусковые токи, которые могут в несколько раз превышать номинальный рабочий ток (обычно: 600...800%), и могут нагружать мотор, так и оказывать влияние на эл. сеть. Чтобы избежать этого, в холодильных системах используются разные способы ограничения пускового тока. В этом документе представлены:

• Пуск с преобразователем частоты (FI)
• Пуск с электронным устройством плавного пуска (ESS)
• Прямой пуск по схеме «звезда» или «треугольник» (Y или Δ)
• Пуск звезда-треугольник (Y/Δ)
• Пуск с разделенными обмотками (PW пуск, Y/YY или Δ/ΔΔ)

Некоторые из этих методов пуска могут сочетаться с разгрузкой при пуске (Дополнительная разгрузка при пуске (SU)). Другие режимы пуска, такие как пуск с помощью резистора, здесь не упоминаются, поскольку они не предназначены для компрессоров BITZER.

Для получения дополнительной информации прочтите и соблюдайте инструкцию по эксплуатации соответствующего компрессора!

Методы снижения пускового тока для компрессоров BITZER

Моторы в компрессорах BITZER и возможные способы снижения пускового тока
: пусковой ток не снижен
: пусковой ток значительно снижен
: пусковой ток очень сильно снижен

Тип мотора	Пуск с FI	Пуск с ESS	Прямой пуск от сети по схеме Y или Δ	Y/Δ пуск	PW пуск
Y или Δ мотор				невозможно	невозможно
Y/Δ мотор					невозможно
PW мотор				невозможно
LSPM мотор				невозможно	невозможно
Ссылка на главу	Пуск с FI	Пуск с ESS	Прямой пуск Y или Δ	Y/Δ пуск	PW пуск

LSPM мотор состоит из асинхронного мотора для пуска и синхронного мотора для нормальной работы. Из-за ограниченного пространства в роторе размер асинхронного мотора также ограничен, как и пусковой ток и пусковой момент. Во время пуска часть синхронного мотора создает момент, противоположный пусковому моменту асинхронного мотора. Если асинхронная часть крутящего момента еще уменьшится, мотор не запустится. Таким образом, значительно сниженный пусковой ток LSPM мотора возможен только с преобразователем частоты, а не с устройством плавного пуска.

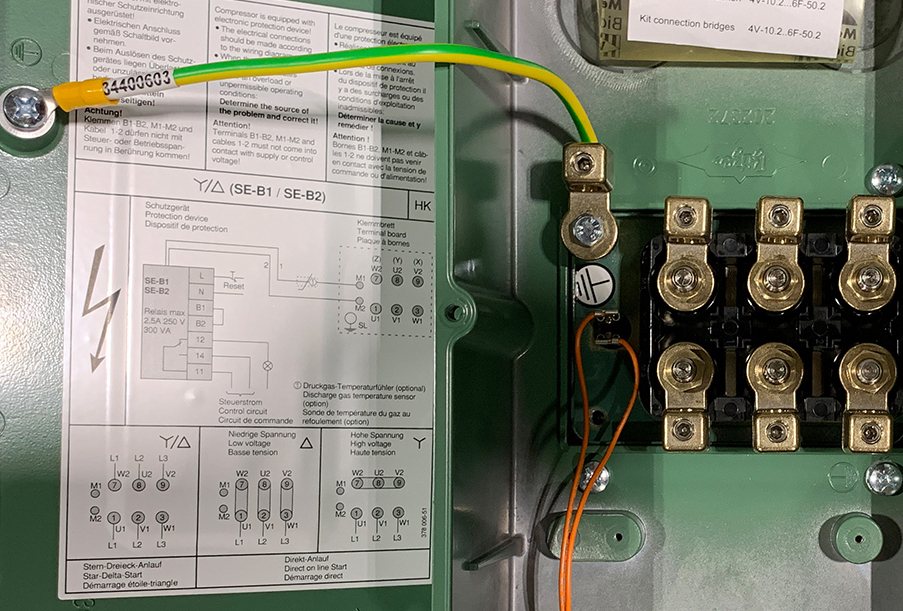

На крышке клеммной коробки компрессоров BITZER на клейкой этикетке показано предполагаемое электрическое подключение.
