Применение с компрессорами BITZER
Все компрессоры BITZER предназначены для работы в широком диапазоне частот и поэтому в принципе могут работать с преобразователями частоты. Компания BITZER также предлагает собственный преобразователь частоты Varipack. Он был специально разработан для регулирования производительности компрессоров BITZER и, помимо управления скоростью, имеет также функции регулирования и управления холодильной системой. Кроме того, BITZER предлагает компрессоры со встроенными преобразователями частоты:
- Поршневые компрессоры Ecoline Varispeed, см. проспект
- KP-180: Проспект Рециркуляционные компрессоры
- Винтовые компрессоры CSV. cерии, см. проспект
- SP-170: Проспект Полугерметичные компактные винтовые компрессоры CSH, CSW, CSVH, CSVW
Информация в Bitzer Software

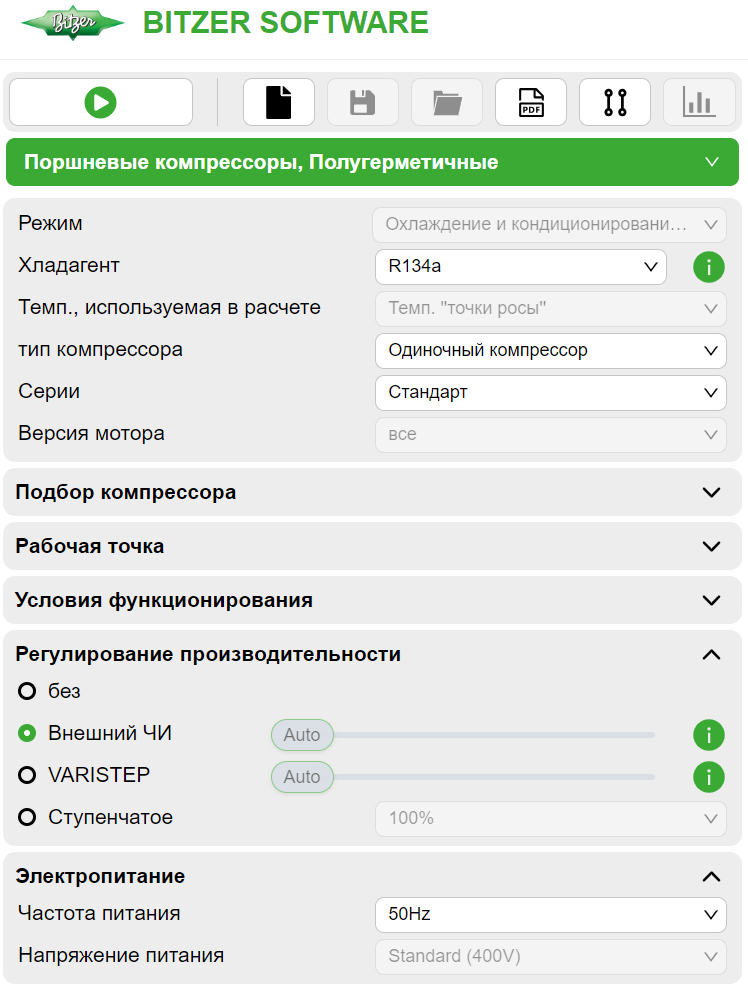

В Bitzer Software многие компрессоры уже могут быть подобраны с преобразователем частоты ("Регулирование производительности" - "Внешний ЧИ").
Перегрузочная способность
Преобразователю частоты требуется определенная перегрузочная способность, чтобы обеспечить требуемый пусковой ток и запустить компрессор. При подборе VARIPACK в BITZER Software, это учитывается автоматически. При подборе других преобразователей частоты необходимо учитывать примечания в документах, указанных ниже.
Пусковой ток компрессора (на выходе FI) компенсируется со стороны сети (на входе FI) звеном постоянного тока преобразователя частоты. Преобразователь частоты должен обеспечивать пусковой ток с соответствующей низкой частотой (и, следовательно, напряжением). Поскольку на входе преобразователя частоты присутствует полное напряжение питания, результирующий ток на стороне сети соответственно меньше. Можно предположить, что ток со стороны сети преобразователя частоты не превышает максимальный рабочий ток преобразователя во время запуска компрессора, поэтому пик пускового тока отсутствует.
Подробную информация, например. о допустимых диапазонах частот и пределах применения, перегрузочной способности и рекомендуемых версиях моторов можно найти в Bitzer Software, а также в следующих документах:
- KT-420: Эксплуатация поршневых компрессоров Bitzer с внешними преобразователями частоты
- ST-420: Эксплуатация винтовых компрессоров Bitzer с внешними преобразователями частоты
- EST-420: Эксплуатация спиральных компрессоров Bitzer с внешними преобразователями частоты
- CB-110 и CB-111: Инструкция по эксплуатации Varipack - внешние преобразователи частоты Bitzer
Повреждение компрессора и мотора!
Не комбинируйте преобразователь частоты с механическим регулированием производительности компрессора! Особенно при низкой скорости адекватное охлаждение мотора не гарантируется, поскольку массовый расход хладагента сильно снижается. Некоторые исключения для винтовых компрессоров возможны по согласованию с BITZER.
Настройка в Best Software
При использовании компрессорных модулей CM-RC или CM-SW их необходимо интегрировать в соответствии со схемами подключения в Технической информации:
- KT-230: Техническая информация Модуль компрессора CM-RC-01 для поршневых компрессоров
- KT-231: Техническая информация Модуль компрессора CM-RC-01 для поршневых 8-ми цилиндровых компрессоров
- KT-240: Техническая информация Модуль компрессора CM-RC-02 для поршневых компрессоров
- ST-150: Модуль компрессора для винтовых компрессоров CM-SW-01
Методы пуска можно установить в Best Software:
Чтобы оптимально адаптировать контроль фаз к методу пуска (преобразователь частоты или устройство плавного пуска) и избежать ложных отключений, метод пуска мотора в будущем должен или может быть сконфигурирован с помощью SE-i1.
Схема подключения в клеммной коробке компрессора
ПРЕДУПРЕЖДЕНИЕ
Опасность поражения электрическим током!
Перед выполнением любых работ в клеммной коробке: Выключите главный выключатель и заблокируйте его от повторного включения!
Закройте клеммную коробку перед повторным включением!
На крышке клеммной коробки компрессоров Bitzer на клейкой этикетке показаны возможные методы пуска и соответствующее подключение фаз сети к контактам мотора. Для пуска с преобразователем частоты (прямой пуск от сети) может потребоваться установка входящих в комплект перемычек.
Схема подключения поршневых компрессоров:
Смотрите также:
- KB-100: Инструкция по эксплуатации Полугерметичные поршневые компрессоры
Схема подключения винтовых компрессоров:
Принципиальные схемы подключения
На принципиальной схеме подключения работа с преобразователем частоты показана, например как изображено здесь:
T02: преобразователь частоты
M01: мотор
Принципиальные схемы подключения компрессоров BITZER:
- AT-300: Принципиальные электрические схемы для оборудования BITZER
