Применение с компрессорами BITZER
Моторы для пуска с разделенными обмотками (моторы с разделенными обмотками, моторы PW) являются стандартными, т.е. в:
- Поршневых компрессорах 4VES .. 6FE, 4VSL .. 4NSL, 4TME .. 6PME, 4JTE .. 6CTE
Стандарт: разделение 50 % / 50%, тип обмотки Y/YY, контакторы рассчитаны на ок. 60% от макс. рабочего тока. - Поршневых компрессоров 8GE .. 8FE
Стандарт: разделение 60%/40%, тип обмотки Δ/ΔΔ, первый контактор (PW1) рассчитан на ок. 70% и второй контактор (PW2) на ок. 50% от макс. рабочего тока. - Винтовых компрессорах CS.65 .. 85 и HS.53 .. 85
Разделение 50%/50%, тип обмотки Δ/ΔΔ, контакторы рассчитаны на ок. 60% от макс. рабочего тока.
Время задержки до подключения. второй обмотки должно быть установлено правильно. Подробную информацию см. в соответствующих инструкциях по эксплуатации, напр.
- KB-100: Инструкция по эксплуатации Полугерметичные поршневые компрессоры
- SB-110: Инструкция по эксплуатации Полугерметичные винтовые компрессоры HS.53 .. 95
- SB-170: Инструкция по эксплуатации Полугерметичные компактные винтовые компрессоры CS.65 .. 105
Подходящие для моторов BITZER для пуска с разделенными обмотками
Для пуска с разделенными обмотками в принципе подходят те моторы, которые отмечены в Технической информации. KT-410 или ST-410 с кодом мотора "..P" и подключением мотора "Δ/ΔΔ" или "Y/YY"::
Диапазон напряжения | Номинальное напряжение | Код мотора | Подключение мотора | Номинальное напряжение | Диапазон напряжения |
|---|---|---|---|---|---|
50 Hz | 60 Hz | ||||
180-200 | 200 | 20P | Y/YY | 200 | 200-230 (220) |
380-415 | 400 | 40P | ∆/∆∆ | 460 | 440-480 |
Для данного компрессора наклейка на крышке клеммной коробки дополнительно показывает возможные режимы пуска. Для пуска с разделенными обмотками может потребоваться удаление перемычек для прямого пуска.
Пусковой ток для пуска с разделенными обмотками
Пусковой ток приведенный в Bitzer Software относится к измеренному пусковому току, при заблокированном роторе трехфазного мотора (среднее значение токов на L1, L2 и L3, измеренное одновременно через 4 s). Этот пусковой ток (заблокированный ротор) относится к RMS значению (среднеквадратичное значение): Для его расчета пиковое значение соответствующей переменной (здесь ток) делится на √2. Работу с 1 обмоткой (Y/Δ) следует отличать от работы с 2-мя обмотками (YY/ΔΔ). Если компрессор запускается с первой разделенной обмоткой (Y/Δ), переключение на вторую разделенную обмотку (YY/ΔΔ) не приводит к значительному пику тока.
Таким образом, при правильном пуске с разделенными обмотками (разгрузка при пуске, выравнивание давления) ожидаемый максимальный пусковой ток определяется пусковым током первой разделенной обмотки (Y/Δ).
Информация в Bitzer Software

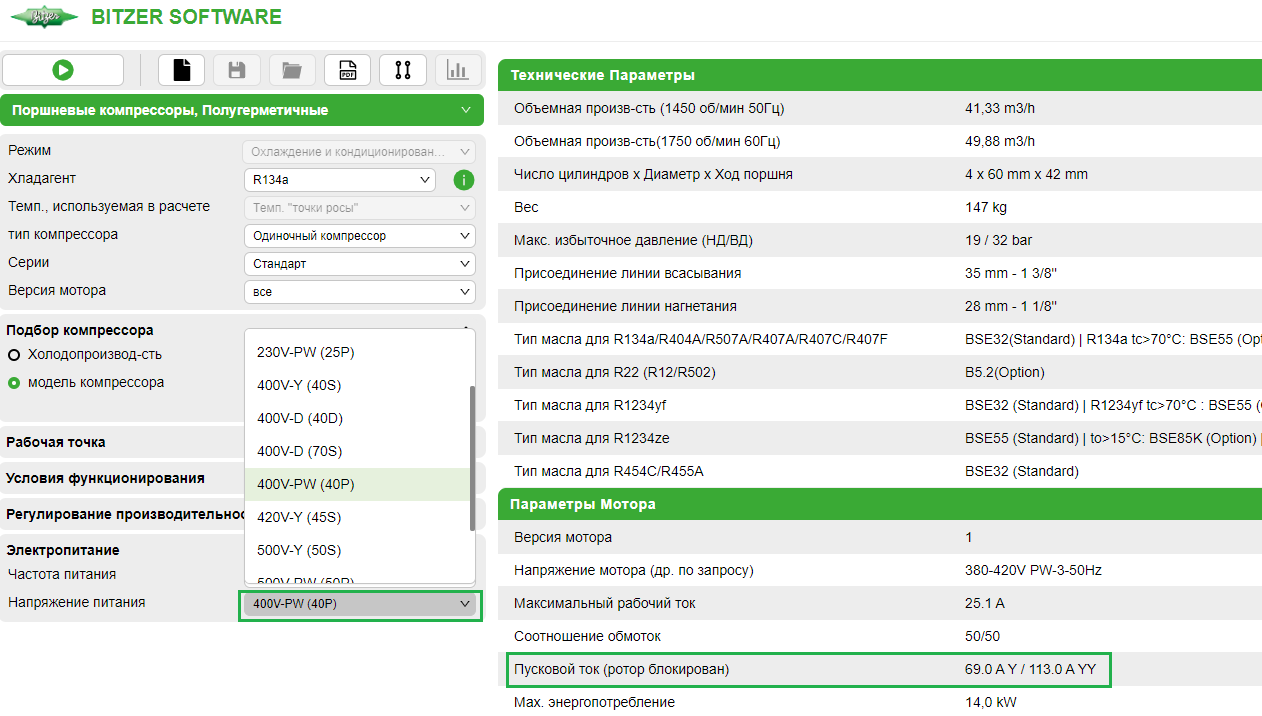

Если конкретный компрессор выбран в Bitzer Software, доступные моторы отображаются в разделе «Электропитание» — «Напряжение питания» в соответствии с указанной частотой сети (дополнительные моторы для Северной Америки (UL) в разделе «60Hz UL»). Предварительно подобран стандартный мотор.
Подбор соответствует спецификациям в Технической информации по кодам моторов:
Всю дополнительную информацию о моторе можно найти во вкладке «Технические данные» в разделе «Данные мотора»:
Настройка в Best Software
При использовании компрессорных модулей CM-RC или CM-SW модуль управляет контакторами для желаемого режима пуска и, при необходимости, разгрузкой при пуске. Подробнее см. в Технической информации.
- KT-230: Техническая информация Модуль компрессора CM-RC-01 для поршневых компрессоров
- KT-231: Техническая информация Модуль компрессора CM-RC-01 для поршневых 8-ми цилиндровых компрессоров
- KT-240: Техническая информация Модуль компрессора CM-RC-02 для поршневых компрессоров
- ST-150: Модуль компрессора для винтовых компрессоров CM-SW-01
Методы пуска можно установить в Best Software:
Схема подключения в клеммной коробке компрессора
ПРЕДУПРЕЖДЕНИЕ
Опасность поражения электрическим током!
Перед выполнением любых работ в клеммной коробке: Выключите главный выключатель и заблокируйте его от повторного включения!
Закройте клеммную коробку перед повторным включением!
Соблюдайте правильность подключений!
Неправильное подключение может привести к противоположным полям вращения или сдвинутым по фазе вращающимся полям и, таким образом, к блокировке мотора!
На крышке клеммной коробки компрессоров BITZER на клейкой этикетке показаны возможные методы пуска и соответствующее подключение фаз сети к контактам мотора. Для прямого пуска может потребоваться установка входящих в комплект перемычек.
Схема подключения поршневых компрессоров:
- KB-100: Инструкция по эксплуатации Полугерметичные поршневые компрессоры
Схема подключения винтовых компрессоров:
На следующем рисунке показана внутреннее расключение мотора:
Q02: контактор для первой разделенной обмотки (PW1) соотв. контактор компрессора (прямой пуск)
Q03: контактор для второй разделенной обмотки (PW2)
(1): перемычки для прямого пуска (опциональный аксессуар)
Принципиальная схема подключения
На принципиальной схеме подключения пуск с разделенными обмотками изображается, например так :
Q02: контактор для первой разделенной обмотки
Q03: контактор для второй разделенной обмотки
M01: мотор
Принципиальные схемы подключения компрессоров BITZER:
- AT-300: Принципиальные электрические схемы для оборудования BITZER
