AMMONIA COMPRESSOR PACKS

AMMONIA COMPRESSOR PACKS

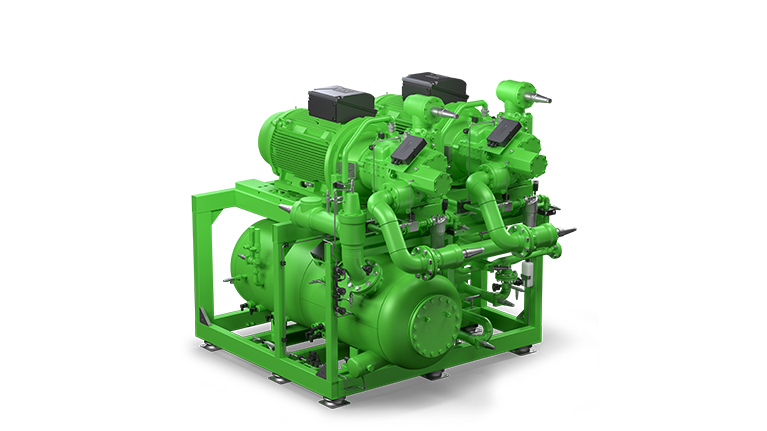

Ya sea para aplicaciones de temperatura media o baja, climatización o aplicaciones con booster, los paquetes de compresores de amoniaco (ACP) de BITZER son tan flexibles como variadas son las necesidades en la refrigeración industrial. Están disponibles con una amplia gama de opciones y accesorios. Siempre presente: el refrigerante natural amoniaco (NH₃, R717).

Refrigerante

Amoniaco (NH₃, R717)

Rango de potencia

Dos series:
- ACP.85: paquetes con dos o tres compresores de tornillo OS.A85
- ACP.95: paquetes con uno, dos o tres compresores de tornillo OS.A95

Aplicaciones

Alta temperatura/AC
Media temperatura
Baja temperatura
Booster

Sectores industriales

Industria láctea y de procesamiento
Alimentación y bebidas
Cámaras frigoríficas
Ultracongelación
Sector ocio
Y muchos más

Hacer preguntas

Completo equipamiento estándar

Hasta tres compresores de tornillo abiertos BITZER OS.A 85 o OS.A95
Motores de alto rendimiento
Tuberías premontadas y probadas
Cableado de control preinstalado y comprobado
Conjunto completamente ensamblado

Compresores de tornillo OS.A

Funcionamiento VSD 25-70 Hz a 1450... 4200 rpm
Regulación de corredera escalonada 50/75/100 % (OS.A85) o continua 25... 100 % (OS.A95)
Filtro de aceite del compresor integrado (OS.A85) o externo (OS.A95)
Acoplamiento de alineación automática y transmisión directa
Ajuste automático de Vi (solo OS.A95)

MÓDULO IQ CM-SW

Monitoriza temperaturas y presiones, y protege los compresores
Integra toda la electrónica periférica del compresor
Controla la capacidad del compresor

SEPARADOR DE ACEITE OAHC

Separador de aceite por coalescencia horizontal BITZER según PED
Separación de aceite en tres etapas de última generación:
- 1.ª etapa: separación por fuerza centrífuga y gravedad
- 2.ª etapa: separación por demister
- 3.ª etapa: separación por coalescencia
Tasa de expulsión de aceite: 2... 7 ppm usando aceite PAO
Tres modelos: OAHC 650, 800, 1000

ENFRIADOR DE ACEITE

Enfriador de aceite de placas y carcasa o de tubos y carcasa
Diseño y eficiencia optimizados para el funcionamiento ACP
Mismo diseño para sistemas de refrigeración por termosifón o salmuera
Diseño totalmente soldado multipaso

Eficiencia

Conexión en paralelo de varios compresores de tornillo BITZER
Control inteligente de capacidad
Alto rendimiento en todas las condiciones de operación

Preparado para el futuro

El amoniaco (NH₃, R717) destaca por sus excelentes propiedades termodinámicas y bajo impacto ambiental (GWP y ODP = 0)

Fiable

Seguridad del sistema gracias a la integración de hasta tres compresores y sensores, y otros componentes clave en un solo sistema

Diseño personalizable

112 modelos ACP distintos
Posibilidad de adaptación a cada aplicación concreta

Costes reducidos durante el ciclo de vida

Diseño técnico que minimiza el tiempo de inactividad y los costes de mantenimiento.

Puesta en marcha y mantenimiento sencillos

Los ACP de BITZER se entregan completamente ensamblados - Listos para operar en muy poco tiempo
Accesibilidad total a todos los componentes

Control de capacidad continuo

Amplio rango de regulación (25 a 70 Hz) gracias a los variadores de frecuencia BITZER VARIPACK

La tecnología de tornillo más avanzada para la refrigeración industrial

Tornillos gemelos de alto rendimiento con geometría avanzada y gran rigidez
Descarga automática al arranque
Amplio rango de velocidades con VFD opcional: 1500... 4200 rpm
Funcionamiento con economizador (opcional)
Sello del eje de alta calidad
Válvula de descarga interna de alivio de presión
Válvula antirretorno integrada en la descarga del compreso
Amplias funciones inteligentes gracias al IQ MODULE CM-SW Link

OS.A95

Uno, dos o tres compresores en un ACP
Regulación continua de corredera (25–100 %)
Filtro de aceite externo
Doble corredera integrada para control mecánico de capacidad
Ajuste automático de Vi

Enlace a más información

OS.A85

Dos o tres compresores en un ACP
Regulación escalonada de corredera (50/75/100 %)
Filtro de aceite de compresor interno
Vi fijo

Enlace a más información

Controlador ACP

Regula y protege el ACP mediante vigilancia activa permanente del rango operativo
Funciones de control de capacidad del compresor
Protección del compresor y del motor
Control VFD y comunicación vía Modbus
Entradas y salidas digitales disponibles para comunicación con el sistema
Alta facilidad de mantenimiento

Características
Completo equipamiento estándar
- Hasta tres compresores de tornillo abiertos BITZER OS.A 85 o OS.A95
- Motores de alto rendimiento
- Tuberías premontadas y probadas
- Cableado de control preinstalado y comprobado
- Conjunto completamente ensamblado
Compresores de tornillo OS.A
- Funcionamiento VSD 25-70 Hz a 1450... 4200 rpm
- Regulación de corredera escalonada 50/75/100 % (OS.A85) o continua 25... 100 % (OS.A95)
- Filtro de aceite del compresor integrado (OS.A85) o externo (OS.A95)
- Acoplamiento de alineación automática y transmisión directa
- Ajuste automático de Vi (solo OS.A95)
MÓDULO IQ CM-SW
- Monitoriza temperaturas y presiones, y protege los compresores
- Integra toda la electrónica periférica del compresor
- Controla la capacidad del compresor
SEPARADOR DE ACEITE OAHC
- Separador de aceite por coalescencia horizontal BITZER según PED
- Separación de aceite en tres etapas de última generación:
  - 1.ª etapa: separación por fuerza centrífuga y gravedad
  - 2.ª etapa: separación por demister
  - 3.ª etapa: separación por coalescencia
- Tasa de expulsión de aceite: 2... 7 ppm usando aceite PAO
- Tres modelos: OAHC 650, 800, 1000
ENFRIADOR DE ACEITE
- Enfriador de aceite de placas y carcasa o de tubos y carcasa
- Diseño y eficiencia optimizados para el funcionamiento ACP
- Mismo diseño para sistemas de refrigeración por termosifón o salmuera
- Diseño totalmente soldado multipaso
Ventajas
Eficiencia
- Conexión en paralelo de varios compresores de tornillo BITZER
- Control inteligente de capacidad
- Alto rendimiento en todas las condiciones de operación
Preparado para el futuro
- El amoniaco (NH₃, R717) destaca por sus excelentes propiedades termodinámicas y bajo impacto ambiental (GWP y ODP = 0)
Fiable
- Seguridad del sistema gracias a la integración de hasta tres compresores y sensores, y otros componentes clave en un solo sistema
Diseño personalizable
- 112 modelos ACP distintos
- Posibilidad de adaptación a cada aplicación concreta
Costes reducidos durante el ciclo de vida
- Diseño técnico que minimiza el tiempo de inactividad y los costes de mantenimiento.
Puesta en marcha y mantenimiento sencillos
- Los ACP de BITZER se entregan completamente ensamblados - Listos para operar en muy poco tiempo
- Accesibilidad total a todos los componentes
Control de capacidad continuo
- Amplio rango de regulación (25 a 70 Hz) gracias a los variadores de frecuencia BITZER VARIPACK
Compresores de tornillo
La tecnología de tornillo más avanzada para la refrigeración industrial
- Tornillos gemelos de alto rendimiento con geometría avanzada y gran rigidez
- Descarga automática al arranque
- Amplio rango de velocidades con VFD opcional: 1500... 4200 rpm
- Funcionamiento con economizador (opcional)
- Sello del eje de alta calidad
- Válvula de descarga interna de alivio de presión
- Válvula antirretorno integrada en la descarga del compreso
- Amplias funciones inteligentes gracias al IQ MODULE CM-SW Link
OS.A95
- Uno, dos o tres compresores en un ACP
- Regulación continua de corredera (25–100 %)
- Filtro de aceite externo
- Doble corredera integrada para control mecánico de capacidad
- Ajuste automático de Vi
Enlace a más información

OS.A85
- Dos o tres compresores en un ACP
- Regulación escalonada de corredera (50/75/100 %)
- Filtro de aceite de compresor interno
- Vi fijo
Enlace a más información
Accesorios
Controlador ACP
- Regula y protege el ACP mediante vigilancia activa permanente del rango operativo
- Funciones de control de capacidad del compresor
- Protección del compresor y del motor
- Control VFD y comunicación vía Modbus
- Entradas y salidas digitales disponibles para comunicación con el sistema
- Alta facilidad de mantenimiento
