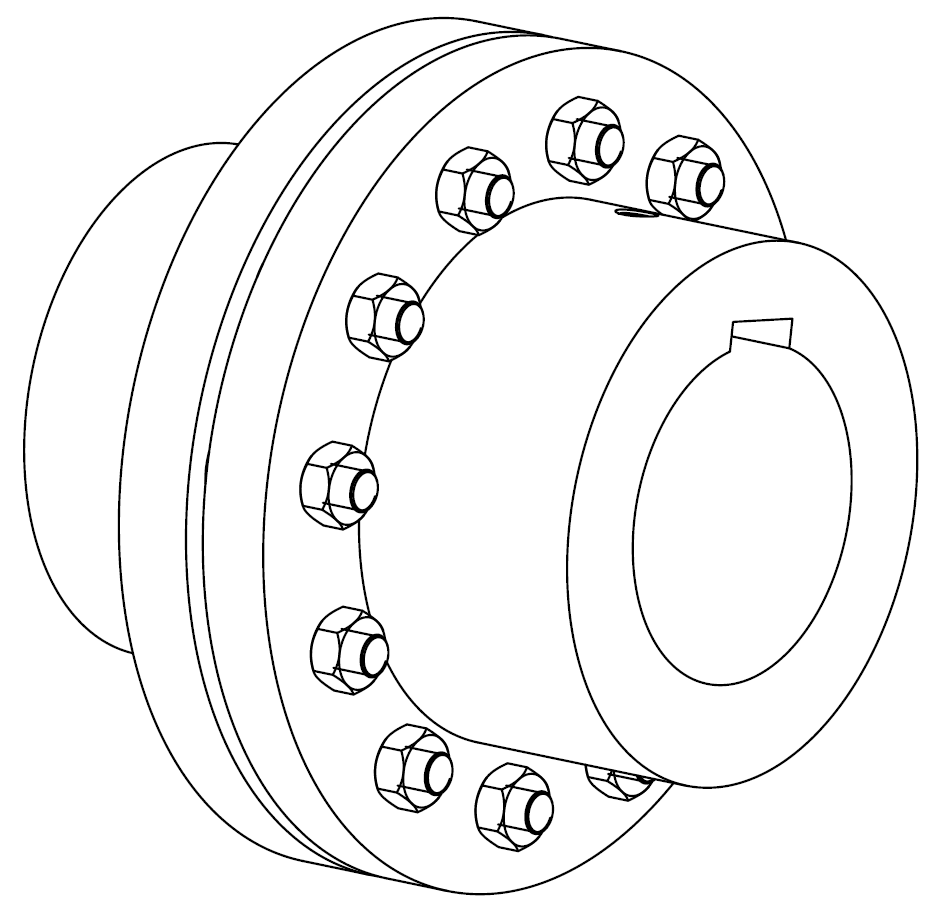

Муфта KS900 для OS.A95
Размеры:
Муфта KS900 доступна с различной длиной ступицы со стороны двигателя (размер "E" на габаритном чертеже) для обеспечения достаточности передачи крутящего момента. (Проверка передачи крутящего момента).
A | B | C | D | E | |
|---|---|---|---|---|---|
KS900, отверстие под вал D55 | Ø 55 mm | 20 mm | 16 mm | 59.3 mm | 70 mm |
KS900, отверстие под вал D60 | Ø 60 mm | 20 mm | 18 mm | 64.4 mm | 70 mm |
KS900, отверстие под вал D65, | Ø 65 mm | 20 mm | 18 mm | 69.4 mm | 80 mm |
KS900, отверстие под вал D65, | Ø 65 mm | 20 mm | 18 mm | 69.4 mm | 110 mm |
KS900, отверстие под вал D70, | Ø 70 mm | 20 mm | 20 mm | 74.9 mm | 80 mm |
KS900, отверстие под вал D70, | Ø 70 mm | 20 mm | 20 mm | 74.9 mm | 110 mm |
KS900, отверстие под вал D75, | Ø 75 mm | 20 mm | 20 mm | 79.9 mm | 110 mm |
KS900, отверстие под вал D80, | Ø 80 mm | 20 mm | 22 mm | 85.4 mm | 80 mm |
KS900, отверстие под вал D80, | Ø 80 mm | 20 mm | 22 mm | 85.4 mm | 110 mm |
KS900, отверстие под вал D20, пред. просверлено | Ø 20 mm | 20 mm | – | – | 70 mm |
KS900, отверстие под вал D20, пред. просверлено | Ø 20 mm | 20 mm | – | – | 80 mm |
KS900, отверстие под вал D20, пред. просверлено | Ø 20 mm | 20 mm | – | – | 110 mm |
Позиции присоединений | ||
|---|---|---|
1 | Сторона компрессора | |
2 | Сторона двигателя | |
3 | Вал компрессора | |
4 | Вал двигателя | |
Размеры (если указаны) могут иметь допуски в соответствии с EN ISO 13920-B.
Условные обозначения распространяются на все муфты BITZER и включают позиции присоединений, которые существуют не во всех сериях.
Если двигатель другой, необходим индивидуальный подбор муфты и кожуха муфты!
Убедитесь, что передача крутящего момента между валом двигателя и контактирующей полумуфтой достаточна (Проверка передачи крутящего момента).
