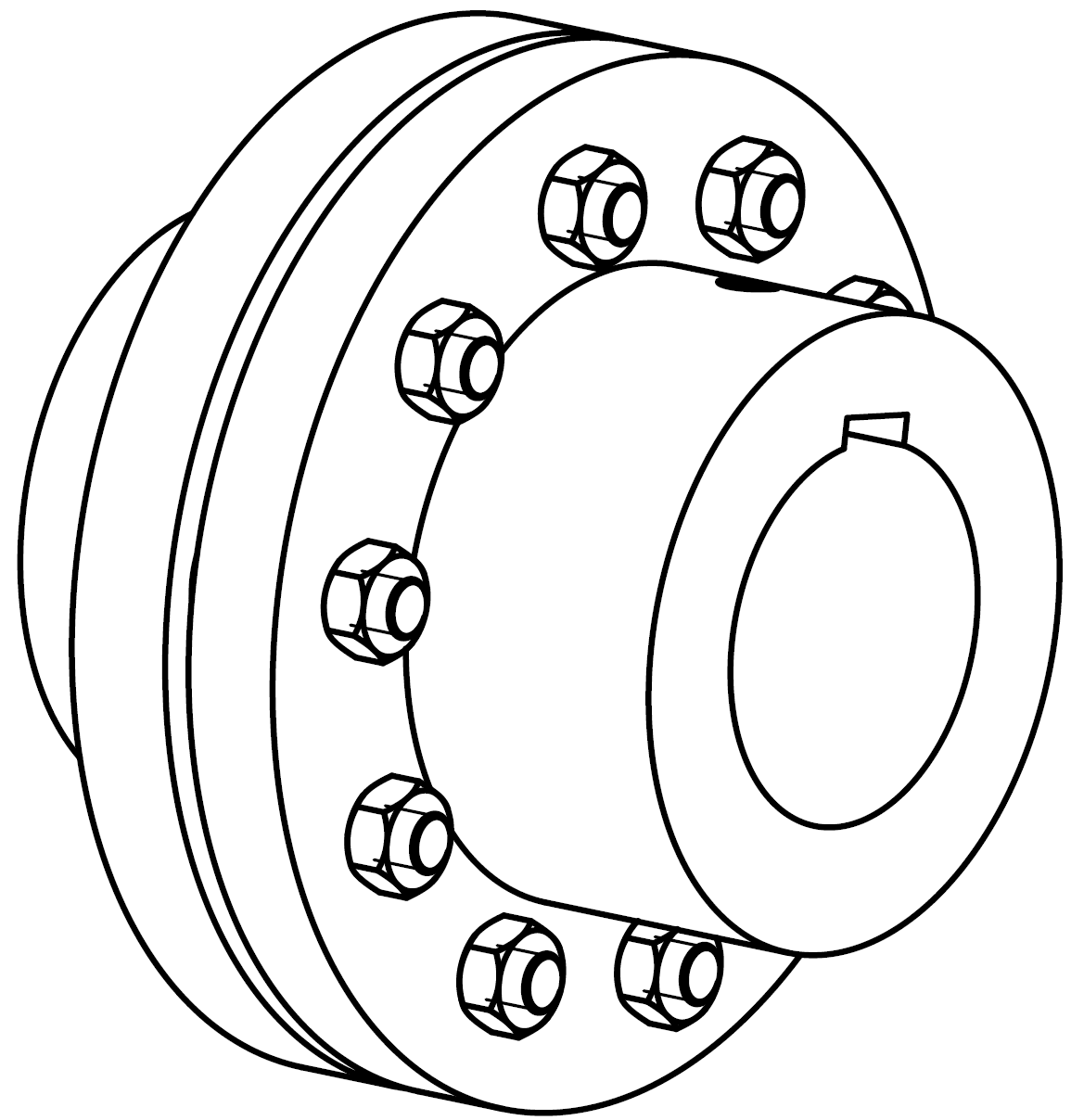

Муфта KS800 для OS(A)85
Размеры:
A | B | C | D | |
|---|---|---|---|---|
KS800, отверстие под вал D55 | Ø 55 mm | 14 mm | 16 mm | 59.3 mm |
KS800, отверстие под вал D60 | Ø 60 mm | 14 mm | 18 mm | 64.4 mm |
KS800, отверстие под вал D65 | Ø 65 mm | 14 mm | 18 mm | 69.4 mm |
KS800, отверстие под вал D70 | Ø 70 mm | 14 mm | 20 mm | 74.9 mm |
KS800, отверстие под вал D20, пред. просверлено | Ø 20 mm | 14 mm | - | - |
Позиции присоединений | ||
|---|---|---|
1 | Сторона компрессора | |
2 | Сторона двигателя | |
3 | Вал компрессора | |
4 | Вал двигателя | |
Размеры (если указаны) могут иметь допуски в соответствии с EN ISO 13920-B.
Условные обозначения распространяются на все муфты BITZER и включают позиции присоединений, которые существуют не во всех сериях.
Если двигатель другой, необходим индивидуальный подбор муфты и кожуха муфты!
Убедитесь, что передача крутящего момента между валом двигателя и контактирующей полумуфтой достаточна (Проверка передачи крутящего момента).
