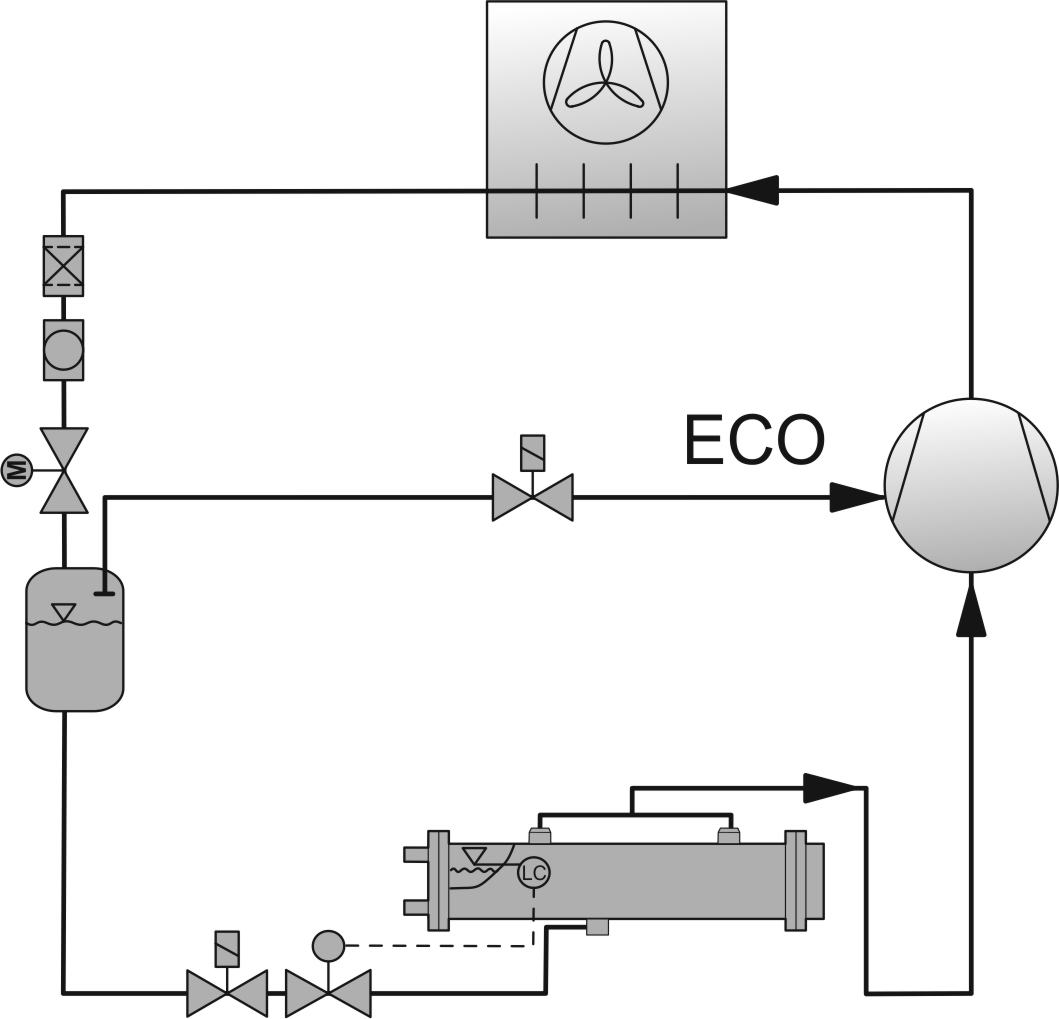

ECO-Betrieb mit Mitteldruckbehälter zur zweistufigen Kältemittelentspannung
Bei dieser Anlagenausführung ist ein Mitteldruckbehälter zwischen Verflüssiger und Verdampfer angeordnet. Der Mitteldruckbehälter sollte bevorzugt unterhalb des Verdichters angeordnet werden, um während Stillstandszeiten den Rückfluss von Öl oder flüssigem Kältemittel den Verdichter zu vermeiden.
Durch den auf Sättigungstemperatur abgesenkten Mitteldruck empfiehlt sich der Einsatz jedoch nur in Verbindung mit überfluteten Verdampfern.
- Flüssiges und gasförmiges Kältemittel (Drosseldampf) wird im Behälter getrennt.
- Das flüssige Kältemittel wird auf Mitteldruck entspannt und der Drosseldampf aus dem Mitteldruckbehälter in den ECO-Kanal des Verdichters geleitet.
- Um den ECO-Betrieb des Verdichters zu aktivieren oder zu deaktivieren und um Kältemittelverlagerungen bei Stillstand der Anlage zu verhindern, muss ein Magnetventil in die ECO-Sauggasleitung eingebaut werden.
Weitere Information, auch zur Auswahl des Mitteldruckbehälters in der Bitzer Software: Mitteldruckbehälter
Gefahr von starken Konzentrationsverschiebungen im überfluteten Verdampfer und damit auch im zirkulierenden Massenstrom.
In Anlagen mit überflutetem Verdampfer nur Kältemittel ohne signifikanten Temperaturgleit (azeotrope Kältemittel) verwenden!
