Mitteldruckbehälter

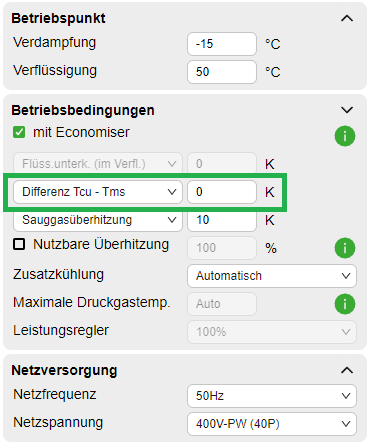

Der Mitteldruckbehälter befindet sich zwischen dem Verflüssiger und dem Verdampfer. Leistungsdaten der Anlage können in der Bitzer Software angezeigt werden, indem man eine Temperaturdifferenz Tcu – Tms von 0 K setzt:

Grundsätzlich gilt: für die Berechnung des Mitteldruckbehälters müssen die allgemein gültigen thermodynamischen Grundregeln bei den jeweiligen Betriebsbedingungen berücksichtigt werden. Wichtig ist zudem, dass der Behälter hier als Phasentrenner fungiert.
Empfehlung für die Behältergröße bei einer Anlage mit einem einzelnen Verdichter:

• Mindesttrennhöhe über Flüssigkeitsniveau: 400 mm
• Maximale interne Gasströmgeschwindigkeit: ca. 0,3 m/s

Bei Parallelbetrieb mit mehreren Verdichtern und einem einzigen Mitteldruckbehälter muss der Rohrdurchmesser entsprechend größer sein.

Regeleinheit am Austritt des Mitteldruckbehälters

Ein Ventil mit Saugdruckregler kann in die ECO-Sauggasleitung eingebaut werden, um die Senkung des Behälterdrucks zu prüfen, den Gasvolumenstrom zum Verdichter zu regeln und den Behälterausgang während Stillstandszeiten und Abkühlvorgängen geschlossen zu halten.
