CS.-Serie und CSVH-Serie: LI-Rohrführung

Gefahr von Ölverlagerung und Beschädigung von Bauteilen durch Flüssigkeitsdruckspitzen!

Leitungen für Kältemitteleinspritzung (LI) vom Anschluss aus zunächst nach oben führen!

CS.65 .. CS.95, HS.95, OS.95

Bei diesen Verdichtern steht für die Kältemitteleinspritzung (LI) ein separater Anschluss zur Verfügung. Der LI-Anschluss führt über den LI-Kanal direkt in den druckseitigen Profilbereich. Beim Nachrüsten Verschlussschraube entfernen und den LI-Absperrventil-Bausatz montieren (CS., HS.85). Der LI-Kanal ist als Festdüse ausgeführt, die konstruktiv so abgestimmt ist, dass sich die Einspritzmenge an den Bedarf anpasst.

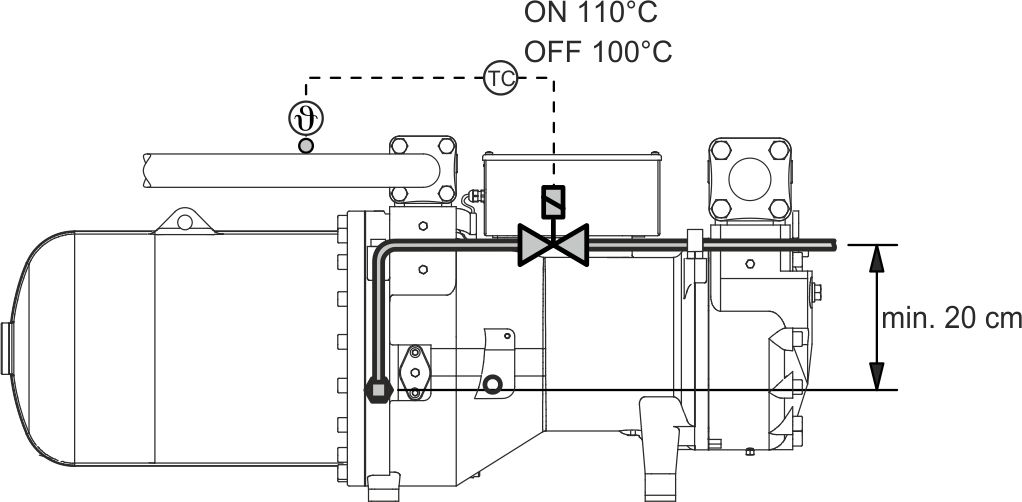

Rohrführung für Kältemitteleinspritzung (LI) mit Kältemitteleinspritzventil (Beispiel CSH75)

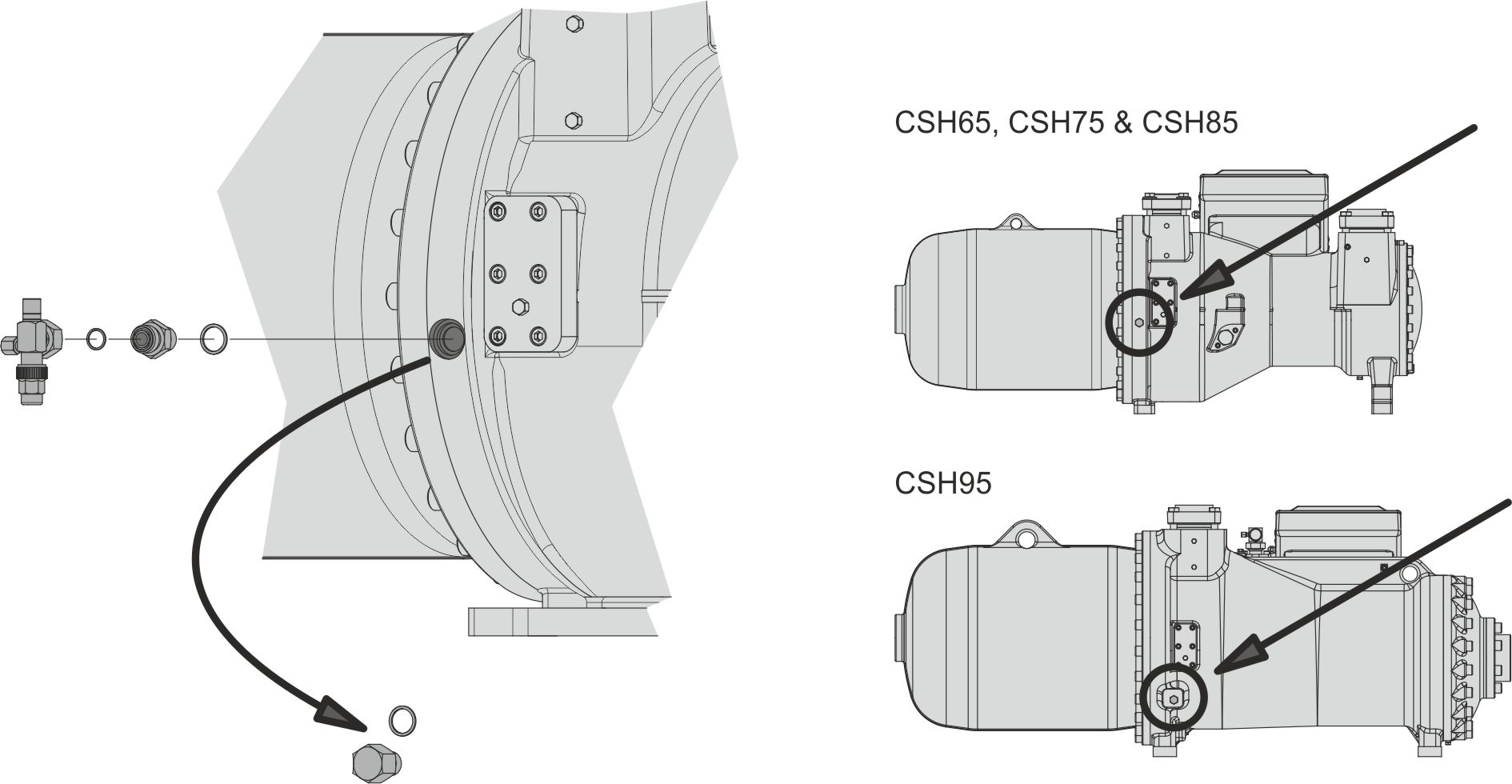

CSH. Verdichter: Anschlussposition und Montage des LI-Absperrventils

Anlagenschema: ECO-Betrieb mit Kältemitteleinspritzung am Beispiel eines Verdichters aus der CSH-Serie

CSVH

CSVH-Verdichter können optional mit LI-Anschluss ausgeliefert werden. Das LI-Magnetventil ist dann verdrahtet und wird über den FU gesteuert. Die Rohrleitung ist montiert, sie zweigt im Verdichter von der Leitung zur FU-Kühlung ab. Siehe folgende Abbildung, dunkelgraue Rohrleitung.

Hellgrau: Rohrführung der FU-Kühlung (flüssiges Kältemittel) mit Schauglas und Filter (Filter je nach Anlagenausführung), dunkelgrau: optionaler LI-Anschluss bei CSVH. — Hellgrau: Rohrführung der FU-Kühlung (flüssiges Kältemittel) mit Schauglas und Filter (Filter je nach Anlagenausführung),
dunkelgrau: optionaler LI-Anschluss bei CSVH.
