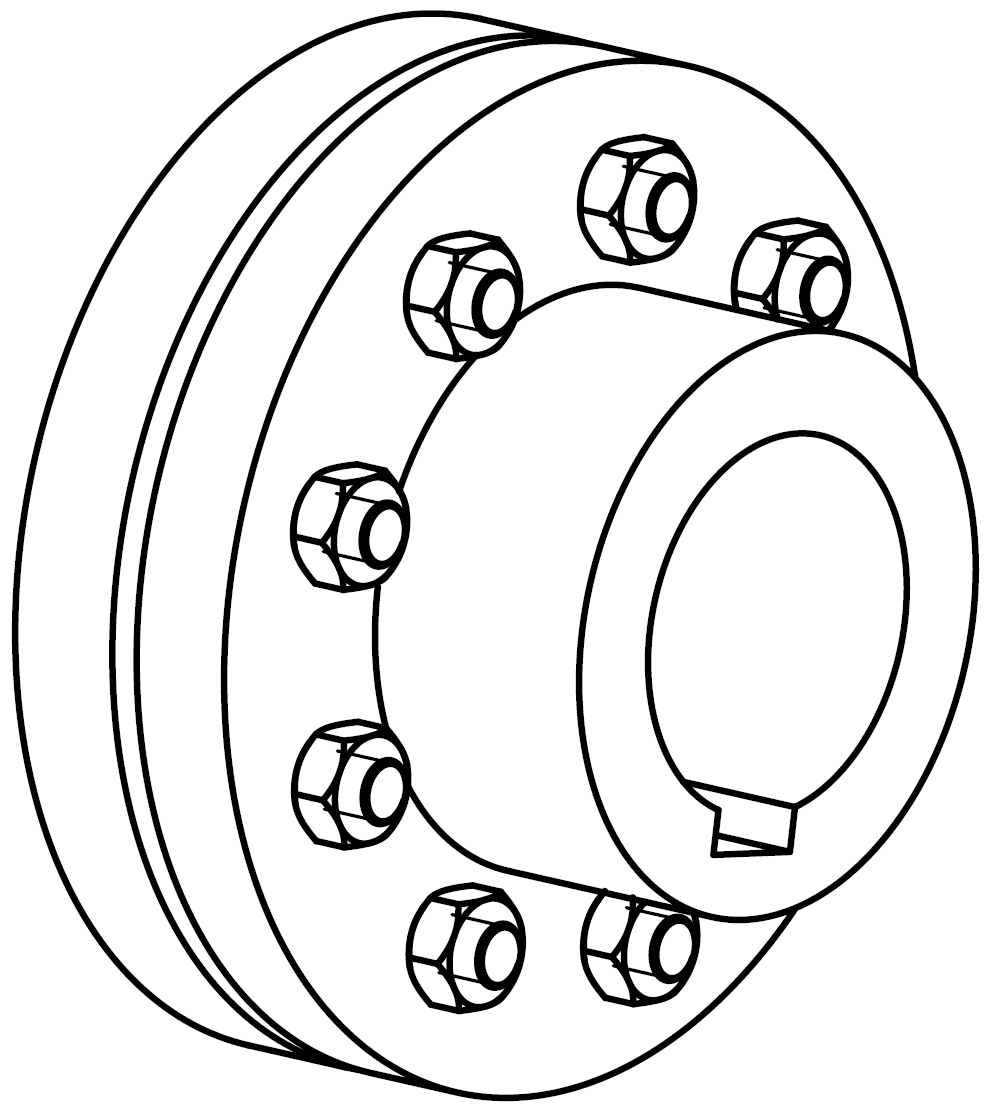

Муфта KS620 для OS(A)53
Размеры:
A | B | C | D | |
|---|---|---|---|---|
KS620, отверстие под вал D42 | Ø 42 mm | 10 mm | 12 mm | 45.3 mm |
KS620, отверстие под вал D48 | Ø 48 mm | 10 mm | 14 mm | 51.8 mm |
KS620, отверстие под вал D55 | Ø 55 mm | 10 mm | 16 mm | 59.3 mm |
KS620, отверстие под вал D60 | Ø 60 mm | 10 mm | 18 mm | 64.4 mm |
KS620, отверстие под вал 1 5/8'' | Ø 1 5/8'' | 10 mm | 3/8'' | 45.775 mm |
KS620, отверстие под вал 1 7/8'' | Ø 1 7/8'' | 10 mm | 1/2'' | 53.425 mm |
KS620, отверстие под вал D20, пред. просверлено | Ø 20 mm | 10 mm | – | – |
Позиции присоединений | ||
|---|---|---|
1 | Сторона компрессора | |
2 | Сторона двигателя | |
3 | Вал компрессора | |
4 | Вал двигателя | |
Размеры (если указаны) могут иметь допуски в соответствии с EN ISO 13920-B.
Условные обозначения распространяются на все муфты BITZER и включают позиции присоединений, которые существуют не во всех сериях.
Если двигатель другой, необходим индивидуальный подбор муфты и кожуха муфты!
Убедитесь, что передача крутящего момента между валом двигателя и контактирующей полумуфтой достаточна (Проверка передачи крутящего момента).
