Anschlüsse am Verdichter

Anzugsmomente für Schraubverbindungen entsprechend Wartungsanleitung AW-100 beachten!

Anzugsmomente für Schraubverbindungen entsprechend Wartungsanleitung AW-100 beachten!

HS.95 und OS.A95: zusätzliche Öleinspritzung

Um die Ölumlaufmenge auch unabhängig von der Druckdifferenz steuern zu können, verfügen HS.95 und OS.A95 Verdichter standardmäßig über eine zusätzliche Bohrung mit einem Gewindestift ("Madenschraube"). Wird dieser geöffnet, erhöht sich die Ölumlaufmenge, dadurch ist bei gleicher Kälteleistung eine höhere Öleinspritztemperatur möglich - bei leicht verringerter Verdichtereffizienz.

Bei Betrieb mit hohen Verflüssigungs- und gleichzeitig tiefen Verdampfungstemperaturen muss oberhalb von 50 Hz bzw. 2900 min-1 das Öl mit einer sehr niedrigen Temperatur eingespritzt werden, um die Druckgastemperatur auf 80°C (Standard) zu kontrollieren. Um den Verdichter unter diesen Bedingungen mit höheren Öleinspritztemperaturen zu betreiben, kann alternativ der Ölvolumenstrom erhöht werden. Hierzu muss eine zusätzliche Öleinspritzung in die Profile geöffnet werden.

Anlage steht unter Druck!
warning

Anlage steht unter Druck!

Schwere Verletzungen möglich.

Schutzbrille tragen!

Zu diesem Zweck

  1. Verdichter auf drucklosen Zustand bringen,
  2. Stopfen (siehe Abbildungen unten) herausschrauben,
  3. den dahinter angebrachten Gewindestift entfernen,
  4. Stopfen mit neuem Aluminiumdichtring wieder einbauen,
  5. Dichtheit prüfen.

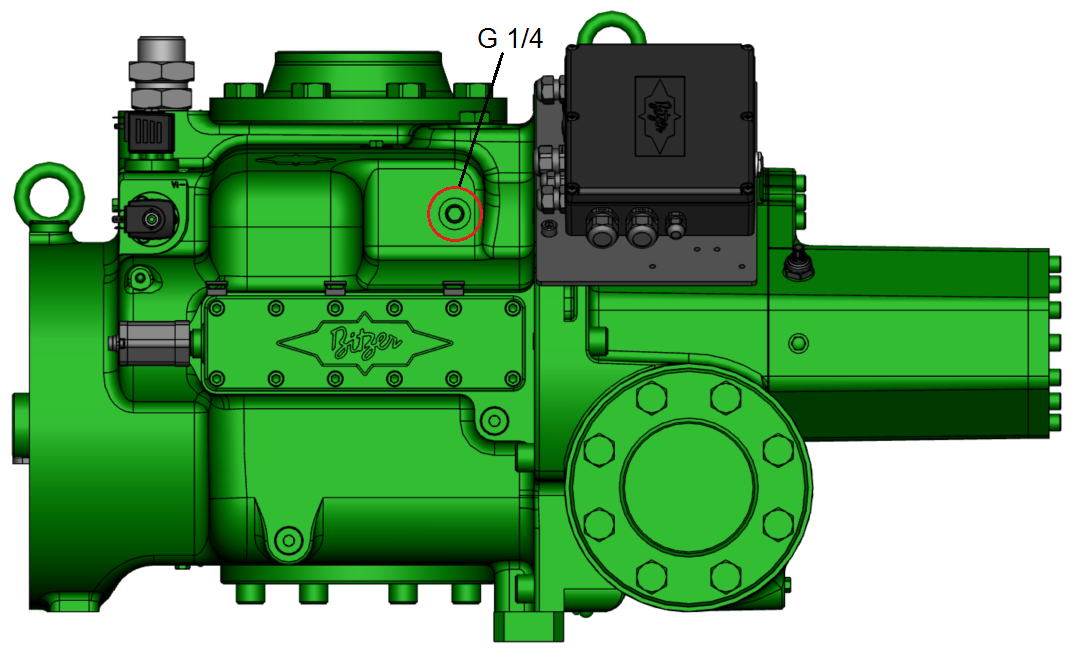

Seitenansicht OS.A9593 .. OS.A95103, rot umrandet die zusätzliche Bohrung mit Gewindestift (entspricht Position 24 in der Maßzeichnung, siehe Betriebsanleitung SB-520 oder Bitzer Software)
Seitenansicht OS.A9593 .. OS.A95103, rot umrandet die zusätzliche Bohrung mit Gewindestift (entspricht Position 24 in der Maßzeichnung, siehe Betriebsanleitung SB-520 oder Bitzer Software)

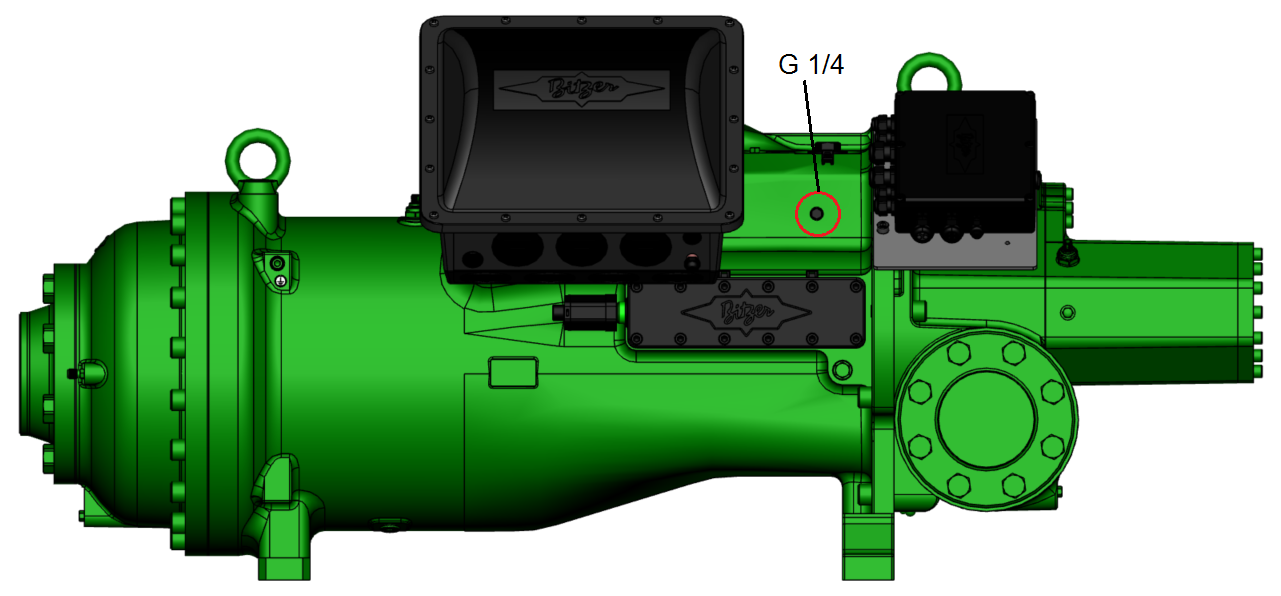

Seitenansicht HS.9593, rot umrandet die zusätzliche Bohrung mit Gewindestift (entspricht Position 24 in der Maßzeichnung, siehe Betriebsanleitung SB-110 oder Bitzer Software)
Seitenansicht HS.9593, rot umrandet die zusätzliche Bohrung mit Gewindestift (entspricht Position 24 in der Maßzeichnung, siehe Betriebsanleitung SB-110 oder Bitzer Software)

OS.A105: zusätzliche Öleinspritzung

Ähnlich wie bei HS.95 und OS.A95 (s. oben) verfügen OS.A105 Verdichter standardmäßig über zusätzliche Bohrungen mit einem Gewindestift ("Madenschraube"). Je nach Verdichtertyp und Betriebsfrequenz müssen 1 .. 3 davon geöffnet werden - Details siehe Betriebsanleitung:

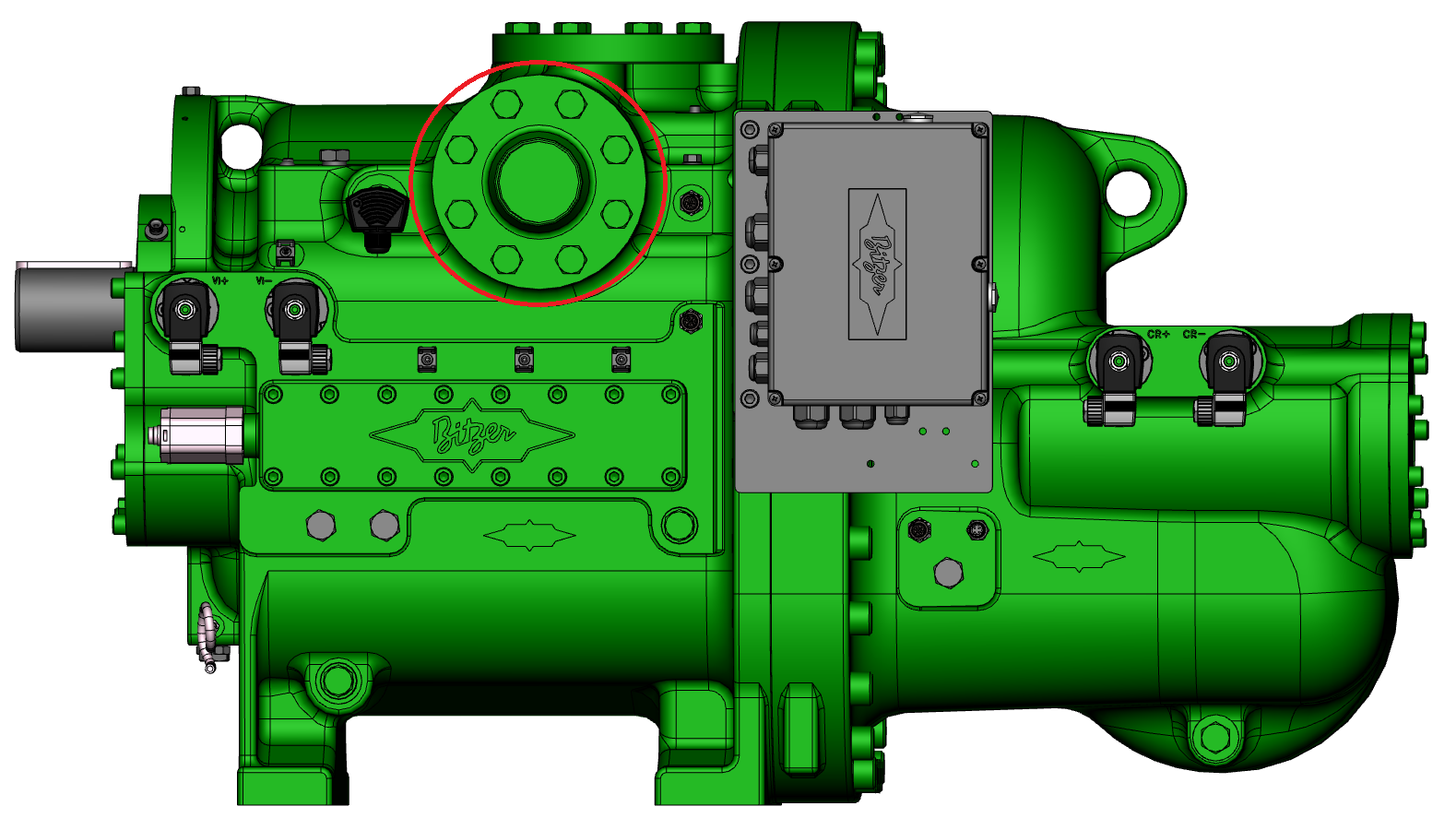

Seitenansicht OS.A10583 .. OS.A10593, rot umrandet das Schutzblech des Ölanschlusses, hinter dem sich u.a. die 3 Bohrungen für die Öleinspritzung befinden (DN65, entspricht Position 5 in der Maßzeichnung)
Seitenansicht OS.A10583 .. OS.A10593, rot umrandet das Schutzblech des Ölanschlusses, hinter dem sich u.a. die 3 Bohrungen für die Öleinspritzung befinden (DN65, entspricht Position 5 in der Maßzeichnung)

CSH und CSVH: Anschlüsse für externe Ölkühler

CSH und CSVH Verdichter verfügen über eigene Anschlüsse für externe Ölkühler. Die Anschlusspositionen am jeweiligen Verdichter finden sich in der Bitzer Software:

  1. Verdichtertyp wählen
  2. für Maßzeichnungen Reiter "Maße" wählen
  3. für Legende der Anschlusspositionen Reiter "Information" wählen

CSH: Anschlussadapter und zusätzliche Öleinspritzung

Anschlussadapter:

Optionale Steuerventile stehen zur Verfügung, sie sind integriert im Anschlussadapter. Das Steuerventil öffnet eine zusätzliche Öleinspritzdüse und sollte über ein Thermostat so angesteuert werden, dass es öffnet, wenn Ölkühlung erforderlich wird. Einsatzgrenzen beachten (siehe Bitzer Software). Details siehe Betriebsanleitung SB-170.

Aufgrund des zusätzlichen Ölvolumens (Kühler, Rohrleitungen) kann ein Magnetventil in der Ölleitung nötig werden. Damit wird eine Ölverlagerung in den Verdichter während des Stillstands vermieden. Magnetventil unmittelbar vor dem Öleintrittsanschluss des Verdichters anordnen und elektrisch parallel zum Verdichterschütz ansteuern (Schließkontakt). Weitere zu empfehlende Komponenten:

Bis zu einem zusätzlichen Ölvolumen (Kühler und Rohrleitungen) von 10% der Standard-Ölfüllung des Verdichters und bei entsprechender Sauberkeit der Komponenten und Rohre kann auf diese Zusatzausstattung verzichtet werden. Hiervon abweichende Kriterien müssen durch individuelle Überprüfung abgesichert werden.

Zoom
Anschlusspositionen eines externen Ölkühlers für CSH.3.
(1): Steuerventil für zusätzliche Öleinspritzung, im Adapter integriert (siehe auch Prinzipschaltbilder in Technischer Information AT-300)
(2): Magnetventil und Ölfilter bei Bedarf (siehe auch Prinzipschaltbilder in Technischer Information AT-300)

CSVH: Spezialadaptersatz

Zum Anschluss des externen Ölkühlers ist der Spezialadaptersatz erforderlich. Er verschließt die internen Ölkanäle und sorgt für einen effektiven Ölfluss zum Ölkühler. Montage siehe folgende Abbildung.

Spezialadaptersatz zum Anschluss des externen Ölkühlers bei CSVH2 und CSVH3
Spezialadaptersatz zum Anschluss des externen Ölkühlers bei CSVH2 und CSVH3
