Benötigte Werkzeuge und Anforderungen an die Anschlusskabel

Persönliche Schutzausrüstung

Bei allen Arbeiten an Anlagen und deren Bauteilen: Arbeitsschutzschuhe, Schutzkleidung und Schutzbrille tragen. Zusätzlich Kälteschutzhandschuhe tragen bei Arbeiten am offenen Kältekreislauf und an Bauteilen, die Kältemittel enthalten können.

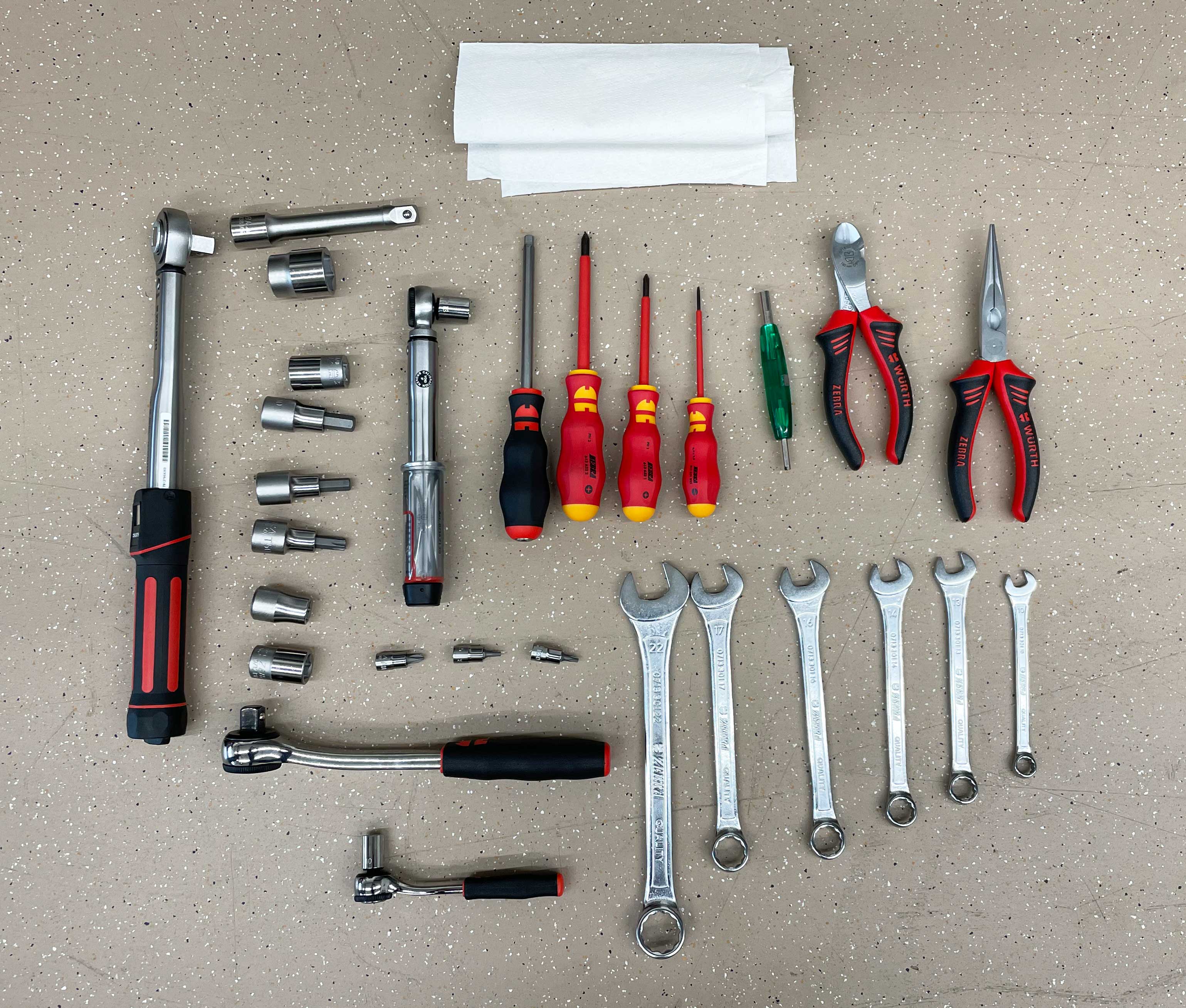

Werkzeuge

• Ratschenschlüssel mit verschiedenen Innensechskantschlüsseln
• Drehmomentschlüssel 1-7 Nm und
• Drehmomentschlüssel bis 130 Nm
• Steckschlüsselsatz
• verschiedene Schraubenschlüssel
• verschiedene Kreuzschlitz- und Schlitzschraubenzieher
• Schraubenzieher TX20
• Schraderventilentferner
• Zangen
• Gummihammer
• Lappen und Tücher
• Klebeband und Faserstift zum Markieren von Kabeln und Beschriften von Klemmleisten. Oder Mobiltelefon, um ein Foto zu machen.
• Kabelbinder
• Mobiles Endgerät mit BEST SOFTWARE
• Smartphone oder Tablet mit QR-Code Scanner

Zusätzlich noch eine Ölauffangwanne bereit halten!

Anforderungen an die Anschlusskabel

Anschlusskabel für Leistungsanschlüsse: Verdichtermodul und Peripheriegeräte

• Klemmleisten CN8 bis CN10
• Die Klemmen sind geeignet für maximal 2,5 mm² (AWG 12).
• Spannungsausgang entspricht der gewählten Betriebsspannung.
• Kabelquerschnitte und -mantelqualität entsprechend den örtlichen Vorschriften und dem Aufstellort auswählen, beispielsweise UV- oder/und ölbeständig.

Anschlusskabel für Regel- und Fühlersignale

• Klemmleisten CN1 bis CN4 und CN11, CN12
• Die Klemmen sind geeignet für maximal 1,5 mm² (AWG 16).
• 0 .. 24 V entsprechend der Klemmenbeschriftung
• Kabelquerschnitte und -mantelqualität entsprechend den örtlichen Vorschriften und dem Aufstellort auswählen, beispielsweise UV- oder/und ölbeständig.
