Zylinderkopf und Magnetventil zur Leistungsregelung montieren und anschließen
Autorisiertes Fachpersonal
Sämtliche Arbeiten an den Produkten und den Anlagen, in die sie eingebaut werden oder sind, dürfen nur von Fachpersonal ausgeführt werden, das in allen Arbeiten ausgebildet und unterwiesen wurde. Für die Qualifikation und Sachkunde des Fachpersonals gelten die jeweils landesüblichen Vorschriften und Richtlinien.
Dichtfläche an der Ventilplatte reinigen
- Lappen/Tücher
Metallträgerdichtung auf CRII-Zylinderkopf aufsetzen
Schraubven wie auf dem Video zu sehen verwenden!
Die Zylinderkopfschrauben sind unterschiedlich lang!
Schraubven wie auf dem Video zu sehen verwenden!
Gefahr von fehlerhafter Montage!
CRII-Zylinderkopf mit Metallträgerdichtung aufsetzen
CRII-Zylinderkopf handfest anschrauben
Schraubven wie auf dem Foto zu sehen verwenden!
Die Zylinderkopfschrauben sind unterschiedlich lang!
Schraubven wie auf dem Foto zu sehen verwenden!
Gefahr von fehlerhafter Montage!
- 17 mm Steckschlüssel
Dichtfläche am Flansch reinigen
- Lappen/Tücher

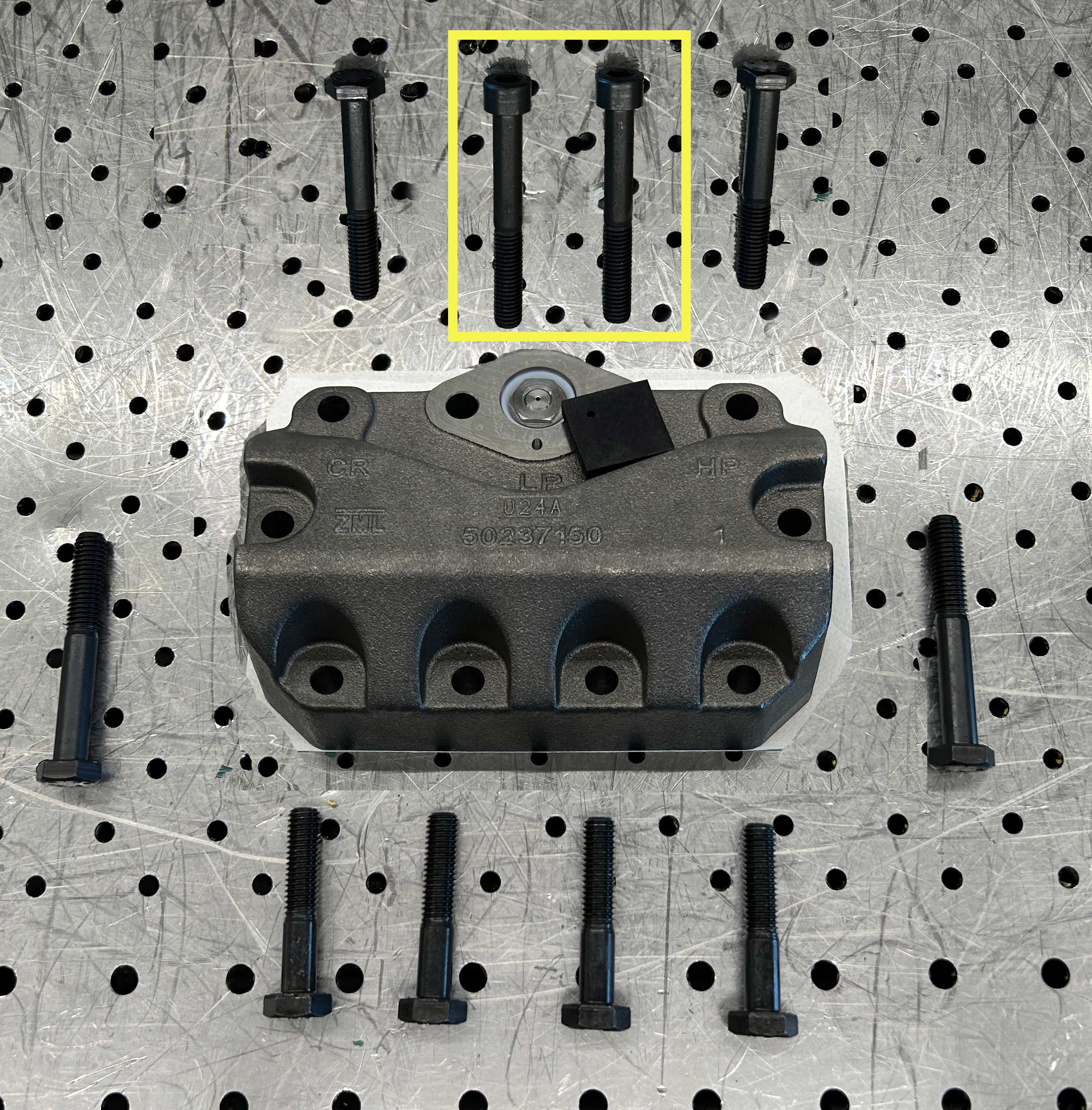

Magnetventil mit Dichtung an den Flansch anschrauben
Dafür die markierten Schrauben verwenden:
- 8 mm Innensechskantschlüssel
Zylinderkopf zur Leistungsregelung mit Magnetventil montieren
Falls Absperrventile mit Flanschen gedreht oder neu montiert werden:
Beschädigungen des Verdichters möglich.
Schrauben mit vorgeschriebenem Anzugsmoment über Kreuz in mindestens 2 Schritten anziehen.
Vor Inbetriebnahme Dichtheit prüfen!
- 8 mm Innensechskantschlüssel
- 17 mm Steckschlüssel
- Drehmomentschlüssel
- Anzugsmoment: 80 Nm
Dichtung der Gerätesteckdose aufstecken
Gerätesteckdose an die Magnetspule schrauben
- Schraubenzieher PH2
- Anzugsmoment: Handfest
Magnetspule auf den Anker des Magnetventils stecken
Kabeladern "CR1" an Klemmleiste CN20 anschließen und Schutzleiter an Erdungsklemmleiste anschrauben
- Schlitzschraubenzieher
Klemmleiste CN20, Klemme 7: BRAUN: "D04"
Klemmleiste CN20, Klemme 8: BLAU: "N"
- Kreuzschlitzschraubenzieher Größe 2
Schutzleiter an Erdungsklemmleiste anschließen
Kabeladern "CR2" an Klemmleiste CN21 anschließen und Schutzleiter an Erdungsklemmleiste anschrauben
- Schlitzschraubenzieher
Klemmleiste CN21, Klemme 1: BRAUN: "D05"
Klemmleiste CN21, Klemme 2: BLAU: "N"
- Kreuzschlitzschraubenzieher Größe 2
Schutzleiter an Erdungsklemmleiste anschließen
Kabelverschraubungen im Anschluss schließen.
