Auswahl des Flüssigkeitsunterkühlers in der BITZER SOFTWARE
Ein ECO-Prozess im p, h-Diagramm ist unten dargestellt (p, h-Diagramm und Systembeispiel).
Die BITZER Software gibt standardmäßig 10 K Temperaturdifferenz zwischen gesättigter ECO-Temperatur und unterkühlter Flüssigkeit vor, wenn "Autom. Unterkühlung" ausgewählt ist. Diese Temperaturdifferenz ist im unten stehenden Diagramm als Δteco bezeichnet.

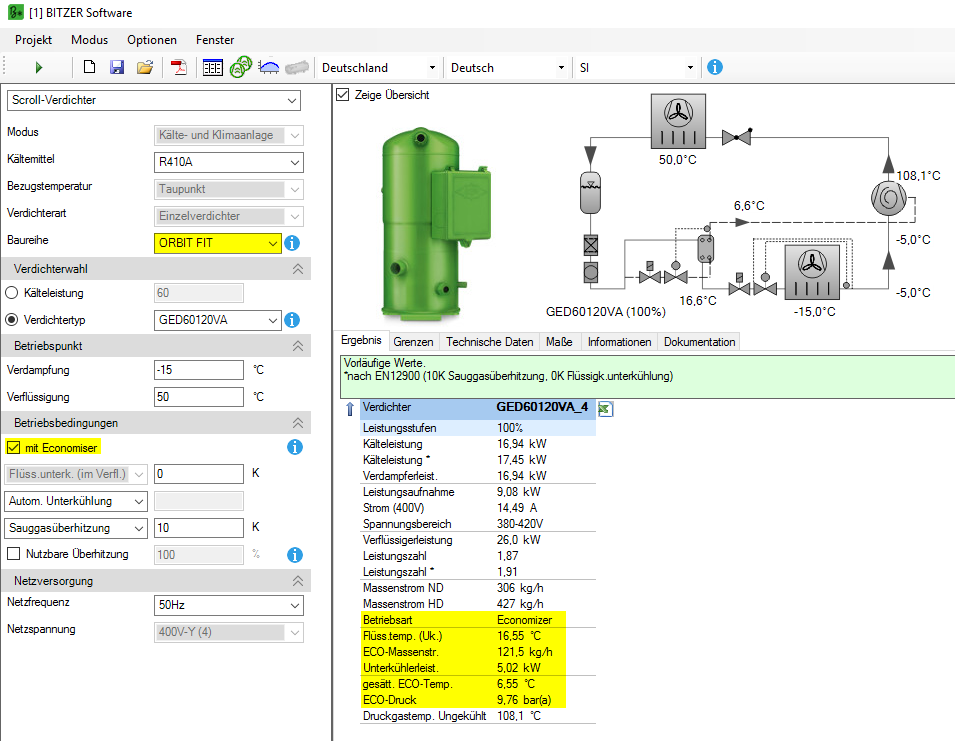

Relevante ECO-Leistungsdaten sind in der BITZER Software erhältlich, wie in der folgenden Abbildung gezeigt (Leistungsdaten).
Anhand der Leistungsdaten des Flüssigkeitsunterkühlers kann anschließend ein Wärmeübertrager passender Größe in einem Auswahlprogramm für Wärmeübertrager gewählt werden. Danach müssen die Leistungsdaten des Verdichters mit angepassten Leistungsdaten des Flüssigkeitsunterkühlers in der BITZER Software erneut berechnet werden. Tatsächliche Unterschiede in Flüssigkeitsunterkühlung oder Temperatur müssen in der BITZER Software angegeben werden, wie unten gezeigt (Wahloptionen).
