Применение с компрессорами BITZER

Разгрузка при пуске выравнивает давление между сторонами высокого и низкого давления. Таким образом, противодавление ниже, пусковой момент снижается до требуемого значения, и мотор может запускаться максимально легко. Это может быть особенно полезно при пуске звезда-треугольник и при коротких циклах включения-выключения (малаязадержка на пуск) компрессора.

Множество поршневых компрессоров BITZER доступных с интегрированной разгрузкой при пуске. По сути, она представляет собой байпас между сторонами нагнетания и всасывания газа, который управляется электромагнитным клапаном. В идеале он открывается за 1 .. 2 s до пуска, компрессор нагнетает непосредственно на всас с небольшим перепадом давления. Когда мотор достигает номинальной скорости, электромагнитный клапан закрывается, тем самым перекрывая байпас, и компрессор ачинает работать в обычном режиме.

Увеличить
Интегрированная разгрузка при пуске для поршневых компрессоров BITZER (пример)

Для большинства поршневых компрессоров BITZER, справедливо следующее: Если блок цилиндров оборудован системой разгрузки при пуске, он не доступен для регулирования производительности. Таким образом, 6-цилиндровый компрессор может быть оснащен макс. 3 регуляторами производительности CRII или с разгрузкой при пуске и 2 регуляторами производительности CRII. Соответственно уменьшается диапазон регулирования производительности.
Исключением являются компрессоры для R744: здесь регуляторы производительности выполнены в виде байпаса и поэтому могут также использоваться для разгрузки при пуске.

Для компрессоров, для которых не предусмотрена встроенная разгрузка при пуске, можно настроить внешнюю разгрузку при пуске : Для разгрузки пуска открывается электромагнитный клапан на внешней байпасной линии. Компрессор нагнетает газ по байпасной линии непосредственно в камеру всасывания или в линию всасывания газа. Обратный клапан на линии нагнетания газа предотвращает обратный поток нагнетаемого газа из конденсатора. При нормальной работе электромагнитный клапан и, следовательно, байпасная линия закрыты, и компрессор работает с нормальной нагрузкой.

Увеличить
Внешняя разгрузка при пуске для поршневых компрессоров BITZER (пример)

Дополнительную информацию по монтажу и дооснащению разгрузки при пуске см. в соответствующих инструкциях по эксплуатации и технической информации

Информация в Bitzer Software

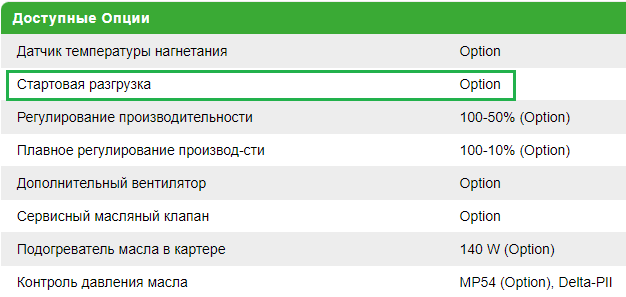

Если конкретный компрессор выбран в Bitzer Software, во вкладке «Технические данные» указано, доступна ли разгрузка при пуске:

Настройка в Best Software

При использовании модуля компрессора CM-RC модуль также управляет разгрузкой при пуске, если это необходимо. Подробнее см.

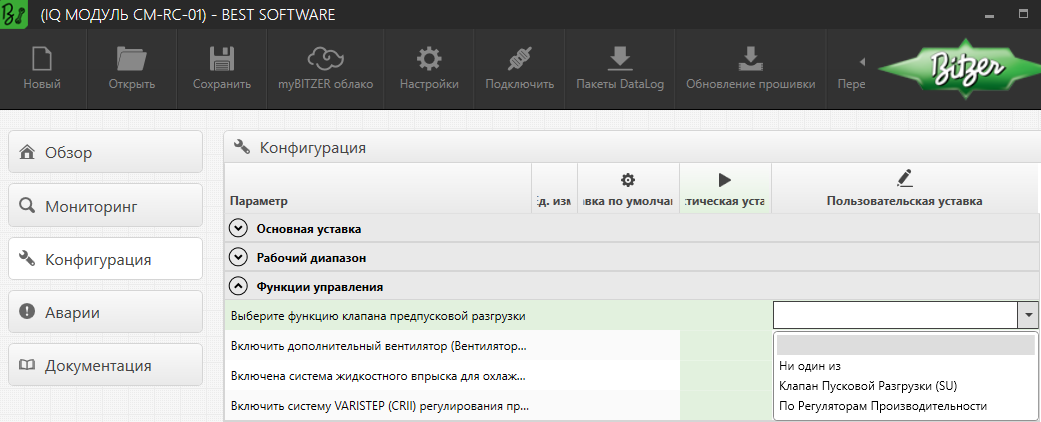

Выбор разгрузки при пуске с помощью CM-RC в Best Software. Если компрессор имеет встроенную разгрузку при пуске, выберите «Разгрузка при пуске (SU)».
Выбор разгрузки при пуске с помощью CM-RC в Best Software. Если компрессор имеет встроенную разгрузку при пуске, выберите «Разгрузка при пуске (SU)».

Принципиальная схема подключения

В поршневых компрессорах разгрузка при пуске заменяет один из регуляторов производительности (исключение: компрессоры для R744, см. выше). Компрессор с разгрузкой при пуске изображают, например, так:

Поршневой компрессор Ecoline с компрессорным модулем CM-RC-01, пуском звезда-треугольник и с разгрузкой при пуске. На схеме показано максимально возможное оснащение 6-цилиндрового компрессора с разгрузкой при пуске (электромагнитный клапан М11) и 2-мя регуляторами производительности CRII (электромагнитные клапаны М12 и М13), размещенных здесь под компрессорным модулем CM-RC-01.
Поршневой компрессор Ecoline с компрессорным модулем CM-RC-01, пуском звезда-треугольник и с разгрузкой при пуске. На схеме показано максимально возможное оснащение 6-цилиндрового компрессора с разгрузкой при пуске (электромагнитный клапан М11) и 2-мя регуляторами производительности CRII (электромагнитные клапаны М12 и М13), размещенных здесь под компрессорным модулем CM-RC-01.

Принципиальные схемы подключения компрессоров BITZER:
