Anwendung bei Bitzer Schraubenverdichtern

Bitzer Schraubenverdichter sind mit einer Leistungsregelung durch Regelschieber bzw. Steuerkolben ausgerüstet. Diese erlaubt eine (gestufte, stufenlose oder duale) Leistungsregelung sowie eine automatische Anlaufentlastung durch entsprechende Ansteuerung der Magnetventile. Zur Anlaufentlastung wird die Leistungsregelung auf minimales Fördervolumen gestellt, im Idealfall vor Abschalten des Verdichters. Ist das nicht möglich, muss vor einem erneuten Anlauf des Verdichters genug Zeit sein, damit sich z.B. der Regelschieber auf die entsprechende Position bewegen kann (Pausenzeit). Für detaillierte Informationen siehe jeweilige Betriebsanleitung.

Zoom

Prinzip der Schiebersteuerung z.B. bei einem Bitzer CS. Schraubenverdichter

Bei Direkt-, Stern-Dreieck- und Teilwicklungsanlauf ist eine vollständige Entlastung des Schraubenverdichters essenziell, um einen zuverlässigen Anlauf zu ermöglichen und erhöhte Anlaufströme bzw. ein Abschalten des Verdichters zu vermeiden!

Anlaufströme im Vergleich

Beispielhaft sind hier die Anlaufströme bei einem typischen CS. Verdichter gezeigt. Bei dem in der Bitzer Software angegebenen Anlaufstrom handelt es sich um den Effektivwert des Stroms. Um diesen aus dem Oszillogramm abzuleiten, muss der Strom durch √2 dividiert werden.

Teilwicklungsanlauf mit Schieber auf 25% vs. 100%:

Anlaufstrom (Scheitelwert) bei einem Verdichter vom Typ CSH8593-180Y mit Teilwicklungsanlauf (Wicklungsteilung 50% / 50%, Wicklungsart Δ/ΔΔ) und Anlaufentlastung (durch Schieberstellung auf 25%). — Anlaufstrom (Scheitelwert) bei einem Verdichter vom Typ CSH8593-180Y mit Teilwicklungsanlauf (Wicklungsteilung 50% / 50%, Wicklungsart Δ/ΔΔ) und Anlaufentlastung (durch **Schieberstellung auf 25%**).

Anlaufstrom (Scheitelwert) bei einem Verdichter vom Typ CSH8593-180Y mit Teilwicklungsanlauf (Wicklungsteilung 50% / 50%, Wicklungsart Δ/ΔΔ) ohne Anlaufentlastung (d.h. Schieberstellung auf 100%).Der Verdichter läuft erst nach Zuschalten der 2. Teilwicklung an, vorher reicht das Drehmoment nicht aus. — Anlaufstrom (Scheitelwert) bei einem Verdichter vom Typ CSH8593-180Y mit Teilwicklungsanlauf (Wicklungsteilung 50% / 50%, Wicklungsart Δ/ΔΔ) ohne Anlaufentlastung (d.h. **Schieberstellung auf 100%**).
Der Verdichter läuft erst nach Zuschalten der 2. Teilwicklung an, vorher reicht das Drehmoment nicht aus.

Stern-Dreieck-Anlauf mit Schieber auf 25%, 50%, 75%:

Anlaufstrom (Scheitelwert) bei einem Verdichter vom Typ CSH8593-140Y mit Stern-Dreieck-Anlauf (IEC-Schaltung) und Anlaufentlastung (durch Schieberstellung auf 25%). — Anlaufstrom (Scheitelwert) bei einem Verdichter vom Typ CSH8593-140Y mit Stern-Dreieck-Anlauf (IEC-Schaltung) und Anlaufentlastung (durch **Schieberstellung auf 25%**).

Zur Messung des realen Anlaufstroms: Anwendung bei BITZER Verdichtern.

Angaben in der Bitzer Software

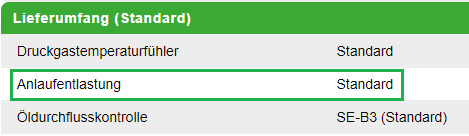

Ist in der Bitzer Software ein bestimmter Verdichter ausgewählt, ist die Anlaufentlastung im Reiter "Technische Daten" aufgeführt:

Prinzipschaltbild

Bei Schraubenverdichtern erfolgt die Anlaufentlastung mithilfe der Leistungsregelung, daher ist sie im Prinzipschaltbild nicht explizit aufgeführt.
