Anwendung bei Bitzer Verdichtern
Motoren für Stern-Dreieck-Anlauf (Stern-Dreieck-Motoren, Y/Δ-Motoren) werden in einigen größeren Verdichtern eingesetzt, sie sind z.B.
- Standard in Schraubenverdichtern HS.95 und CS.95 .. 105 sowie in Hubkolbenverdichtern 8FTE .. 8CTC (für transkritische R744-Anwendungen),
- als Option erhältlich für Hubkolbenverdichter 4VES .. 8FE und Schraubenverdichter HS.85, CS.65 .. 85.
Geeignete Bitzer Motoren für Stern-Dreieck-Anlauf
Bei Hubkolbenverdichtern können diejenigen Motoren für einen Stern-Dreieck-Anlauf geeignet sein, die in der Technischen Information KT-410 mit der Motorkennung "..D" oder "..S" und dem Motoranschluss "∆" und "Y" (ggf. in verschiedenen Zeilen) gekennzeichnet sind. Zusätzlich ist zu beachten, ob die angegebenen Spannungsbereiche im Spannungsnetz vor Ort verfügbar sind. Ggf. empfiehlt sich Rücksprache mit Bitzer.
Spannungsbereich | Nennspannung | Motorkennung | Motoranschluss | Nennspannung | Spannungsbereich |
|---|---|---|---|---|---|
50 Hz | 60 Hz | ||||
220-240 | 230 | 40S | ∆ | - | - |
380-420 | 400 | 40S | Y | 460 | 440-480 |
380-420 | 400 | 70S | ∆ | 460 | 440-480 |
660-720 | 690 | 70S | Y | - | - |
Bei Schraubenverdichtern sind diejenigen Motoren für Stern-Dreieck-Anlauf geeignet, die in der Technischen Information ST-410 mit der Motorkennung "D" und dem Motoranschluss "Y/∆" gekennzeichnet sind.
Spannungsbereich | Nennspannung | Motorkennung | Motoranschluss | Nennspannung | Spannungsbereich |
|---|---|---|---|---|---|
50 Hz | 60 Hz | ||||
380-415 | 400 | 40D | Y/∆ | 460 | 440-480 |
Bei einem vorhandenen Verdichter zeigt außerdem der Aufkleber im Deckel des Anschlusskastens die möglichen Anläufe. Für einen Stern-Dreieck-Anlauf müssen ggf. die Brücken für den Direktanlauf entfernt werden.
Anlaufstrom für die Auslegung des Stern-Dreieck-Anlaufs
Der in der Bitzer Software gezeigte Anlaufstrom bezeichnet den gemessenen Anlaufstrom, wenn der Rotor des Drehstrommotors blockiert wird (Mittelwert der Ströme in L1, L2 und L3, gleichzeitig gemessen nach 4 s). Dieser Anlaufstrom (Rotor blockiert) bezieht sich auf den Effektivwert: Um ihn zu berechnen, wird der Scheitelwert der entsprechenden Wechselgröße (hier Strom) durch √2 dividiert. Der Anlaufstrom in Stern (blockierter Rotor) bezieht sich auf die Nennbetriebsspannung in Dreieckschaltung. Läuft der Motor direkt in Stern oder Dreieck an, sind dies die maximal zu erwartenden Anlaufströme. Allerdings kann die erste gemessene Amplitude aufgrund der hohen Unsymmetrien auch größer ausfallen.
Bei Stern-Dreieck-Anlauf kann der max. Anlaufstrom auf bis zu ca. 66% des Dreieck-Anlaufstroms (Rotor blockiert) der BITZER SOFTWARE verringert werden. Dies hängt allerdings vom jeweiligen Verdichter ab, außerdem müssen Sternphase und Umschaltpause optimal abgestimmt sein, die IEC-Schaltung verwendet und die Anlaufentlastung korrekt eingesetzt werden.
Angaben in der Bitzer Software

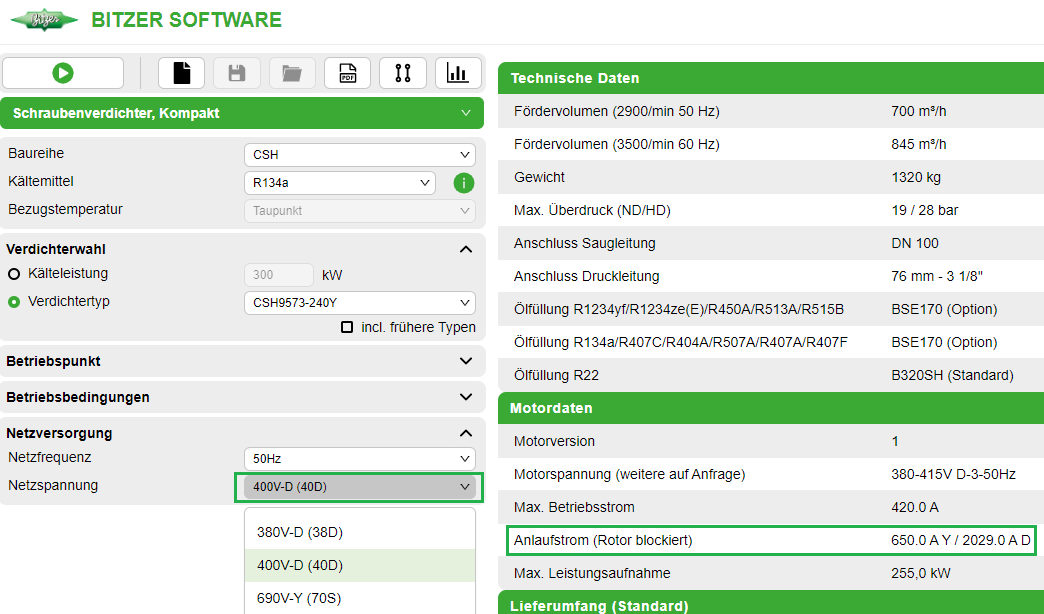

Ist in der Bitzer Software ein bestimmter Verdichter ausgewählt, werden unter "Netzversorgung" - "Netzspannung" die verfügbaren Motoren entsprechend der vorgegebenen Netzfrequenz angezeigt (zusätzliche Motoren für Nordamerika (UL) unter "60Hz UL"). Der Standardmotor ist vorausgewählt.
Die Auswahl entspricht den Angaben in den Technischen Informationen zu den Motorkennungen:
Alle weiteren Angaben zum Motor finden sich im Reiter "Technische Daten" unter "Motordaten":
Konfiguration Stern-Dreieck-Anlauf
Für den Stern-Dreieck-Anlauf werden im Hauptstromkreis 3 Schütze benötigt:
- Hauptschütz: liegt an den 3 Phasen
- Sternschütz: übernimmt die Sternbrücke
- Dreieckschütz: stellt die Dreieckschaltung her
Falls die Dauer von Sternphase und Umschaltpause nicht vom Verdichtermodul gesteuert wird, muss sie korrekt eingerichtet werden. Im Allgemeinen gilt: Stern-Dreieck-Motor "Y/Δ"
Bei Stern-Dreieck-Anlauf ist außerdem meist eine Anlaufentlastung nötig (Zusätzliche Anlaufentlastung (SU)).
Messung des realen Anlaufstroms bei Stern-Dreieck-Anlauf und Direktanlauf in Sternschaltung
Der Anlaufstrom des Verdichters darf nicht an den Kabeln zwischen Schaltschrank und Verdichter (im Bild rot umrandet) gemessen werden, denn dann wird der Strom des Sternschützes fälschlicherweise mit gemessen. Um dies zu vermeiden, sollte der Anlaufstrom direkt an oder vor der Verdichtersicherung gemessen werden (im Bild grün umrandet):
Einstellung in der Best Software
Bei Einsatz der Verdichtermodule CM-RC oder CM-SW übernimmt das Modul die Steuerung der Schütze für den gewünschten Anlauf und ggf. die Anlaufentlastung. Details siehe
- KT-230: Technische Information Verdichtermodul CM-RC-01 für Hubkolbenverdichter
- KT-231: Technische Information Verdichtermodul CM-RC-01 für 8FTE-100K .. 8CTE-140K und 8FTE-100Z .. 8CTE-140Z
- KT-240: Technische Information Verdichtermodul CM-RC-02 für Hubkolbenverdichter
- ST-150: Verdichtermodul CM-SW-01 für Schraubenverdichter
Mit der Best Software kann das Anlaufverfahren angepasst werden:
Kabelführung im Anschlusskasten des Verdichters
WARNUNG
Gefahr von elektrischem Schlag!
Vor Arbeiten im Anschlusskasten: Hauptschalter ausschalten und gegen Wiedereinschalten sichern!
Vor Wiedereinschalten Anschlusskasten schließen!
Anschlüsse korrekt ausführen!
Vertauschte Anordnung der elektrischen Anschlüsse führt zu Kurzschluss!
Im Anschlusskastendeckel der Bitzer Verdichter zeigt ein Aufkleber die jeweils möglichen Anlaufverfahren und den entsprechenden Anschluss der Netzphasen an die Motorbolzen. Für einen Direktanlauf müssen ggf. die mitgelieferten Kabelbrücken montiert werden.
Kabelführung bei Hubkolbenverdichtern:
- KB-100: Betriebsanleitung Halbhermetische einstufige Hubkolbenverdichter
Kabelführung bei Schraubenverdichtern:
Die folgende Abbildung zeigt die interne Schaltung im Motor:
Q02: Hauptschütz (Stern-Dreieck-Anlauf) bzw. Verdichterschütz (Direktanlauf)
Q03: Dreieckschütz
Q04: Sternschütz
(1): Brücken für Direktanlauf (optionales Zubehör)
Prinzipschaltbild
Im Prinzipschaltbild ist ein Stern-Dreieck-Anlauf z.B. so dargestellt:
Q02: Hauptschütz
Q03: Dreieckschütz
Q04: Sternschütz
M01: Motor
