Anwendung bei Bitzer Verdichtern

Alle Bitzer Verdichter sind konstruktiv für einen Betrieb in einem weiten Frequenzbereich geeignet und können daher prinzipiell mit Frequenzumrichtern betrieben werden. Mit dem Varipack bietet Bitzer auch einen eigenen Frequenzumrichter an. Er wurde speziell zur Leistungsregelung von Bitzer Verdichtern entwickelt und kann neben der Drehzahlregelung auch Steuer- und Regelfunktionen der Kälteanlage übernehmen. Außerdem bietet Bitzer Verdichter mit integriertem Frequenzumrichter an:

• Hubkolbenverdichter Serie Ecoline Varispeed, siehe
• KP-180: Prospekt Hubkolbenverdichter
• Schraubenverdichter Serie CSV., siehe
• SP-170: Prospekt Halbhermetische Kompaktschraubenverdichter CSH, CSW, CSVH, CSVW

Angaben in der Bitzer Software

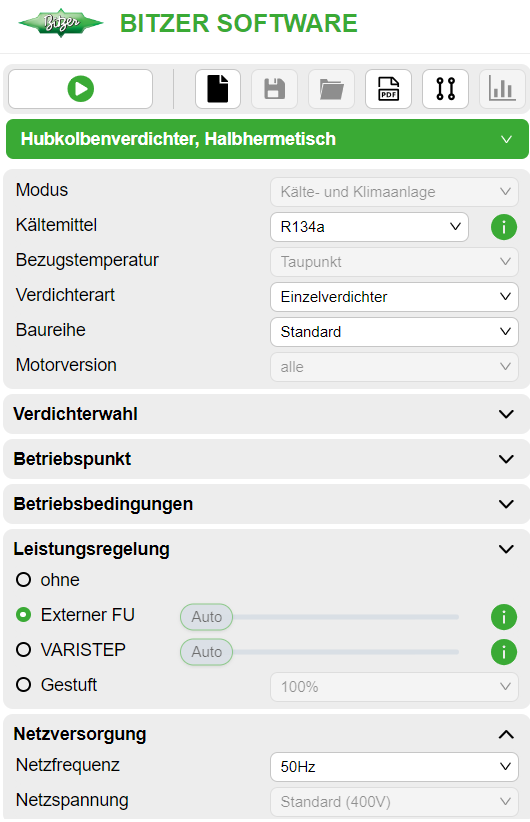

In der Bitzer Software lassen sich viele Verdichter bereits mit Frequenzumrichter auslegen ("Leistungsregelung" - "Externer FU").

Überlastfähigkeit

Der Frequenzumrichter braucht eine bestimmte Überlastfähigkeit, um den erforderlichen Anlaufstrom bereitzustellen und den Verdichter anlaufen zu lassen. Bei der Auslegung eines VARIPACKs in der BITZER Software wird dies automatisch mit berücksichtigt. Bei der Auslegung anderer Frequenzumrichter sollten die Hinweise der unten genannten Dokumente berücksichtigt werden.

Der Anlaufstrom des Verdichters (FU Ausgangsseite) wird netzseitig (FU Eingangsseite) durch den Zwischenkreis des Frequenzumrichters kompensiert. Der Umrichter muss den Anlaufstrom mit einer entsprechend niedrigen Frequenz (und damit Spannung) bereitstellen. Da am Eingang des Frequenzumrichters die volle Anschlussspannung anliegt, ist der resultierende netzseitige Strom entsprechend niedriger. Es ist davon auszugehen, dass der netzseitige Strom des Frequenzumrichters während des Verdichteranlaufs den maximalen Betriebsstrom des Umrichters nicht überschreitet und es somit keine Anlaufstromspitze gibt.

Detaillierte Informationen z.B. zu erlaubten Frequenzbereichen und Einsatzgrenzen, Überlastfähigkeit und empfohlenen Motorversionen finden sich in der Bitzer Software und in den folgenden Dokumenten:

• KT-420: Externe Frequenzumrichter bei BITZER Hubkolbenverdichtern
• ST-420: Externe Frequenzumrichter bei Bitzer Schraubenverdichtern
• EST-420: Externe Frequenzumrichter bei BITZER Scrollverdichtern
• CB-110 und CB-111: Betriebsanleitungen Varipack - externe Bitzer Frequenzumrichter

Einstellung in der Best Software

Bei Einsatz der Verdichtermodule CM-RC oder CM-SW müssen diese gemäß den schematischen Schaltbildern in den Technischen Informationen eingebunden werden:

• KT-230: Technische Information Verdichtermodul CM-RC-01 für Hubkolbenverdichter
• KT-231: Technische Information Verdichtermodul CM-RC-01 für 8FTE-100K .. 8CTE-140K und 8FTE-100Z .. 8CTE-140Z
• KT-240: Technische Information Verdichtermodul CM-RC-02 für Hubkolbenverdichter
• ST-150: Verdichtermodul CM-SW-01 für Schraubenverdichter

Mit der Best Software kann das Anlaufverfahren angepasst werden:

Um die Phasenüberwachung optimal auf das Anlaufverfahren (Frequenzumrichter oder Softstarter) anzupassen und Fehlabschaltungen zu vermeiden, muss bzw. kann zukünftig auch beim SE-i1 die Motoranlauf-Funktion konfiguriert werden.

Kabelführung im Anschlusskasten des Verdichters

WARNUNG

Gefahr von elektrischem Schlag!

Gefahr von elektrischem Schlag!

Vor Arbeiten im Anschlusskasten: Hauptschalter ausschalten und gegen Wiedereinschalten sichern!

Vor Wiedereinschalten Anschlusskasten schließen!

Im Anschlusskastendeckel der Bitzer Verdichter zeigt ein Aufkleber die jeweils möglichen Anlaufverfahren und den entsprechenden Anschluss der Netzphasen an die Motorbolzen. Für einen Anlauf mit Frequenzumrichter (Direktanlauf) müssen ggf. die mitgelieferten Kabelbrücken montiert werden.

Kabelführung bei Hubkolbenverdichtern:

Siehe auch:

• KB-100: Betriebsanleitung Halbhermetische Hubkolbenverdichter

Kabelführung bei Schraubenverdichtern:

Prinzipschaltbild

Im Prinzipschaltbild ist ein Anlauf mit Frequenzumrichter z.B. so dargestellt:
