Anwendung bei Bitzer Hubkolbenverdichtern

Die Anlaufentlastung stellt einen Druckausgleich zwischen Hoch- und Niederdruckseite her. Der Gegendruck ist damit geringer, das Anlaufmoment wird auf den erforderlichen Wert reduziert, der Motor kann möglichst leicht anlaufen. Vor allem bei Stern-Dreieck-Anlauf und bei kurzen An-Aus-Zyklen (geringer Pausenzeit) des Verdichters kann das sinnvoll sein.

Viele Bitzer Hubkolbenverdichter sind mit integrierter Anlaufentlastung lieferbar. Sie besteht im Wesentlichen aus einem Bypass zwischen Druck- und Sauggasseite, der durch ein Magnetventil gesteuert wird. Dieses öffnet im Idealfall 1 .. 2 s vor dem Anlauf, der Verdichter fördert dann vom Auslass mit geringer Druckdifferenz direkt in den Einlass. Wenn der Motor die Nenndrehzahl erreicht hat, wird das Magnetventil geschlossen, der Bypass ist zu und der Verdichter im Normalbetrieb.

Zoom
Integrierte Anlaufentlastung bei Bitzer Hubkolbenverdichtern (Beispiel)

Für die meisten Bitzer Hubkolbenverdichter gilt: Wenn eine Zylinderbank mit Anlaufentlastung ausgestattet wird, steht sie für Leistungsregelung nicht mehr zur Verfügung. Ein 6-Zylinderverdichter kann also mit max. 3 CRII-Leistungsreglern ausgestattet sein oder mit Anlaufentlastung und 2 CRII-Leistungsreglern. Der Regelbereich für die Leistungsregelung verringert sich entsprechend.
Eine Ausnahme sind R744-Verdichter: Hier sind die Leistungsregler im Bypass-Prinzip ausgeführt und können daher auch als Anlaufentlastung verwendet werden.

Bei Verdichtern, für die keine integrierte Anlaufentlastung verfügbar ist, lässt sich eine externe Anlaufentlastung einrichten. Im entlasteten Anlauf ist dann ein Magnetventil in der externen Bypassleitung geöffnet. Der Verdichter fördert Druckgas über die Bypassleitung direkt zur Sauggaskammer bzw. in die Sauggasleitung. Ein Rückschlagventil in der Druckgasleitung verhindert, dass Druckgas aus dem Verflüssiger zurückströmt. Im Normalbetrieb ist das Magnetventil und damit auch die Bypassleitung geschlossen, der Verdichter fördert mit normaler Last.

Zoom
Externe Anlaufentlastung bei Bitzer Hubkolbenverdichtern (Beispiel)

Weitere Informationen zu Montage und Nachrüsten der Anlaufentlastung finden sich in der jeweiligen Betriebsanleitung und in:

Angaben in der Bitzer Software

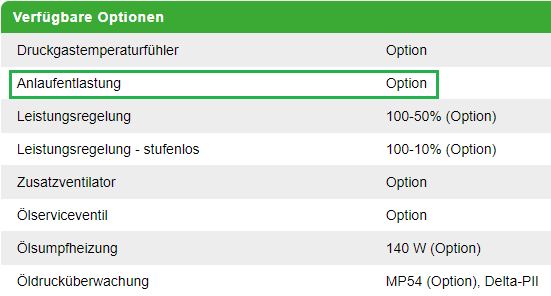

Ist in der Bitzer Software ein bestimmter Verdichter ausgewählt, wird im Reiter "Technische Daten" angezeigt, falls eine Anlaufentlastung verfügbar ist:

Einstellung in der Best Software

Bei Einsatz des Verdichtermoduls CM-RC steuert das Modul auch die Anlaufentlastung, falls nötig. Details siehe:

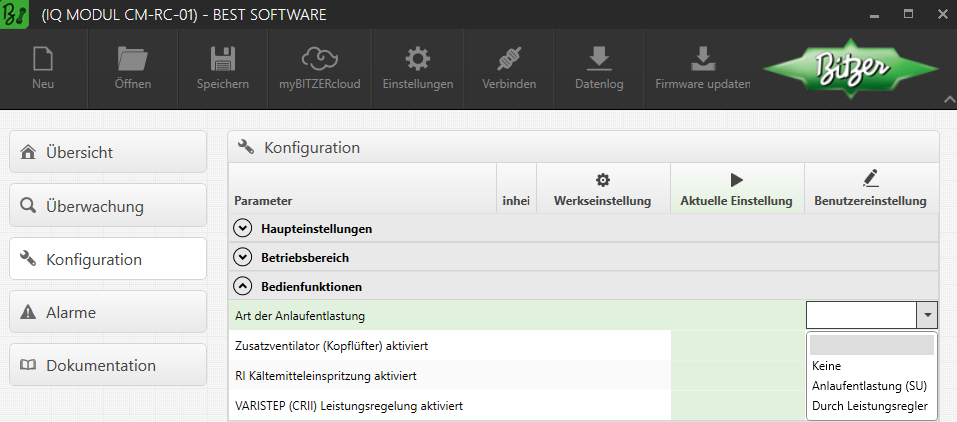

Wahl der Anlaufentlastung beim CM-RC in der Best Software. Hat der Verdichter eine integrierte Anlaufentlastung, hier "Anlaufentlastung (SU)" wählen.
Wahl der Anlaufentlastung beim CM-RC in der Best Software. Hat der Verdichter eine integrierte Anlaufentlastung, hier "Anlaufentlastung (SU)" wählen.

Prinzipschaltbild

Bei Hubkolbenverdichtern ersetzt die Anlaufentlastung einen Leistungsregler (Ausnahme: R744-Verdichter, s. oben). Ein Verdichter mit Anlaufentlastung wird z.B. so dargestellt:

Ecoline Hubkolbenverdichter mit Verdichtermodul CM-RC-01, Stern-Dreieck-Anlauf und Anlaufentlastung. Gezeigt ist eine theoretische Maximalausstattung eines 6-Zylinder-Verdichters mit Anlaufentlastung (Magnetventil M11) und 2-mal CRII Leistungsregelung (Magnetventile M12 und M13), hier zu sehen unter dem Verdichtermodul CM-RC-01.
Ecoline Hubkolbenverdichter mit Verdichtermodul CM-RC-01, Stern-Dreieck-Anlauf und Anlaufentlastung. Gezeigt ist eine theoretische Maximalausstattung eines 6-Zylinder-Verdichters mit Anlaufentlastung (Magnetventil M11) und 2-mal CRII Leistungsregelung (Magnetventile M12 und M13), hier zu sehen unter dem Verdichtermodul CM-RC-01.

Prinzipschaltbilder zu Bitzer Verdichtern:
