Anwendung bei Bitzer Verdichtern

Motoren für Teilwicklungsanlauf (Teilwicklungsmotoren, PW-Motoren) sind z.B. Standard in:

Hubkolbenverdichtern 4VES .. 6FE, 4VSL .. 4NSL, 4TME .. 6PME, 4JTE .. 6CTE
Standard: Wicklungsteilung 50% / 50%, Wicklungsart Y/YY, Schütze werden auf ca. 60% des max. Betriebsstroms ausgelegt.
Hubkolbenverdichtern 8GE .. 8FE
Standard: Wicklungsteilung 60% / 40%, Wicklungsart Δ/ΔΔ, der 1. Schütz (PW1) wird auf ca. 70% und der 2. Schütz (PW2) auf ca. 50% des max. Betriebsstroms ausgelegt.
Schraubenverdichtern CS.65 .. 85 und HS.53 .. 85
Wicklungsteilung 50% / 50%, Wicklungsart Δ/ΔΔ, Schütze werden auf ca. 60% des max. Betriebsstroms ausgelegt.

Die Zeitverzögerung bis zum Zuschalten der 2. Teilwicklung muss korrekt eingerichtet werden, für Details siehe jeweilige Betriebsanleitung, z.B.:

KB-100: Betriebsanleitung Halbhermetische einstufige Hubkolbenverdichter
SB-110: Betriebsanleitung Halbhermetische Schraubenverdichter HS.53 .. 95
SB-170: Betriebsanleitung Halbhermetische Kompaktschraubenverdichter CS.65 .. 105

Geeignete Bitzer Motoren für Teilwicklungsanlauf

Für einen Teilwicklungsanlauf sind diejenigen Motoren prinzipiell geeignet, die in den Technischen Informationen KT-410 oder ST-410 mit Motorkennung "..P" und Motoranschluss "Δ/ΔΔ" oder "Y/YY" gekennzeichnet sind:

Beispiele aus der KT-410 bzw. ST-410:
Der 20P Motor ist für Teilwicklungsanlauf geeignet, Wicklungsart Y/YY.
Der 40P Motor ist für Teilwicklungsanlauf geeignet, Wicklungsart ∆/∆∆.
Spannungsbereich (V)	Nennspannung (V)	Motorkennung	Motoranschluss	Nennspannung (V)	Spannungsbereich (V)
50 Hz				60 Hz
180-200	200	20P	Y/YY	200	200-230 (220)
380-415	400	40P	∆/∆∆	460	440-480

Bei einem vorhandenen Verdichter zeigt außerdem der Aufkleber im Deckel des Anschlusskastens die möglichen Anläufe. Für einen Teilwicklungsanlauf müssen ggf. die Brücken für den Direktanlauf entfernt werden.

Anlaufstrom für die Auslegung des Teilwicklungsanlaufs

Der in der Bitzer Software gezeigte Anlaufstrom bezeichnet den gemessenen Anlaufstrom, wenn der Rotor des Teilwicklungsmotors blockiert wird (Mittelwert der Ströme in L1, L2 und L3, gleichzeitig gemessen nach 4 s). Dieser Anlaufstrom (Rotor blockiert) bezieht sich auf den Effektivwert: Um ihn zu berechnen, wird der Scheitelwert der entsprechenden Wechselgröße (hier Strom) durch √2 dividiert. Dabei ist zu unterscheiden zwischen Betrieb mit 1 Wicklung (Y/Δ) und mit 2 Wicklungen (YY/ΔΔ). Läuft der Verdichter mit der 1. Teilwicklung (Y/Δ) an, führt das Zuschalten der 2. Teilwicklung (YY/ΔΔ) zu keiner nennenswerten Stromspitze.

Bei korrektem Teilwicklungsanlauf (Anlaufentlastung, Druckausgleich) wird der maximal zu erwartende Anlaufstrom daher durch den Anlaufstrom der 1. Teilwicklung (Y/Δ) festgelegt.

Angaben in der Bitzer Software

Ist in der Bitzer Software ein bestimmter Verdichter ausgewählt, werden unter "Netzversorgung" - "Netzspannung" die verfügbaren Motoren entsprechend der vorgegebenen Netzfrequenz angezeigt (zusätzliche Motoren für Nordamerika (UL) unter "60Hz UL"). Der Standardmotor ist vorausgewählt.

Die Auswahl entspricht den Angaben in den Technischen Informationen zu den Motorkennungen:

KT-410: Motorkennungen für BITZER Hubkolbenverdichter
ST-410: Motorkennungen für BITZER Schraubenverdichter
EST-410: Motorkennungen für BITZER Scrollverdichter

Alle weiteren Angaben zum Motor finden sich im Reiter "Technische Daten" unter "Motordaten":

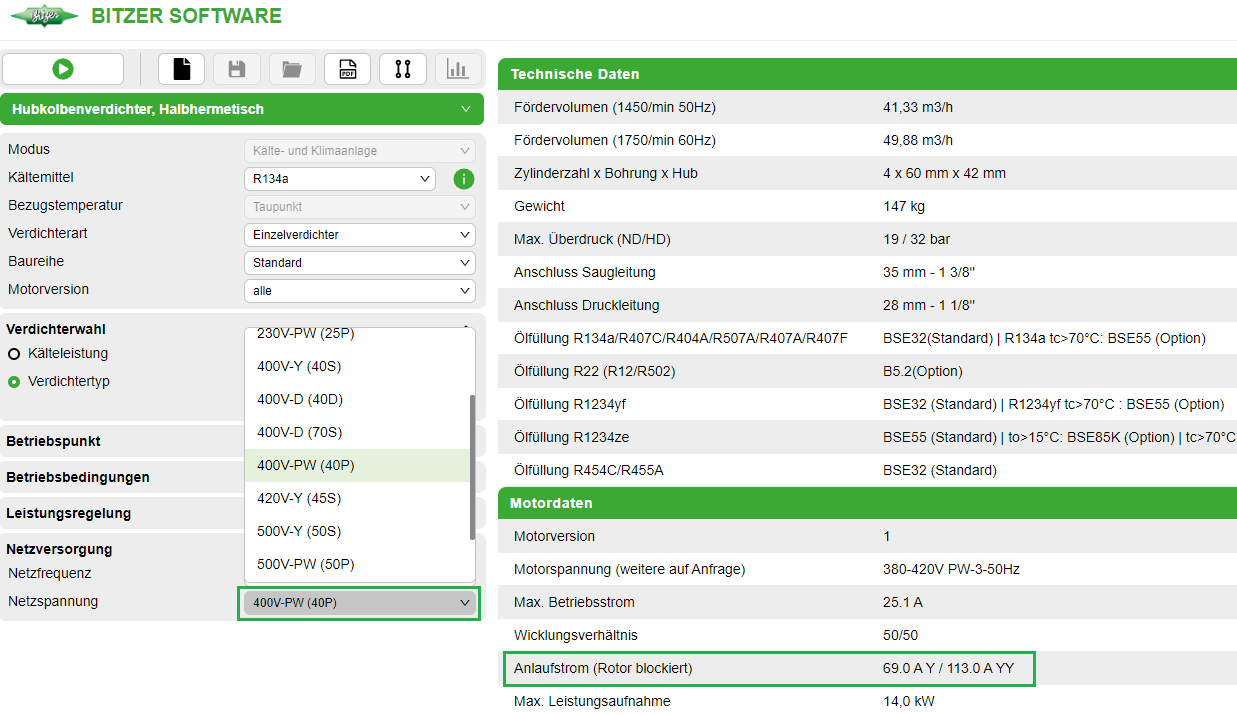

Verfügbare Motoren und Motordaten für Hubkolbenverdichter 4TES-12Y. "Anlaufstrom (Rotor blockiert)" bezeichnet den gemessenen Strom (Effektivwert), wenn der Rotor blockiert wird.

Einstellung in der Best Software

Bei Einsatz der Verdichtermodule CM-RC oder CM-SW übernimmt das Modul die Steuerung der Schütze für den gewünschten Anlauf und ggf. die Anlaufentlastung. Details siehe

KT-230: Technische Information Verdichtermodul CM-RC-01 für Hubkolbenverdichter
KT-231: Technische Information Verdichtermodul CM-RC-01 für 8FTE-100K .. 8CTE-140K und 8FTE-100Z .. 8CTE-140Z
KT-240: Technische Information Verdichtermodul CM-RC-02 für Hubkolbenverdichter
ST-150: Verdichtermodul CM-SW-01 für Schraubenverdichter

Mit der Best Software kann das Anlaufverfahren angepasst werden:

Wahl des Anlaufverfahrens in der Best Software, hier mit CM-SW-01.

Kabelführung im Anschlusskasten des Verdichters

WARNUNG

Gefahr von elektrischem Schlag!

Vor Arbeiten im Anschlusskasten: Hauptschalter ausschalten und gegen Wiedereinschalten sichern!

Vor Wiedereinschalten Anschlusskasten schließen!

HINWEIS

Korrekte Anschlüsse beachten!

Vertauschte Anordnung der elektrischen Anschlüsse führt zu gegenläufigen oder im Phasenwinkel verschobenen Drehfeldern und dadurch zu Blockierung des Motors!

Im Anschlusskastendeckel der Bitzer Verdichter zeigt ein Aufkleber die jeweils möglichen Anlaufverfahren und den entsprechenden Anschluss der Netzphasen an die Motorbolzen. Für einen Direktanlauf müssen ggf. die mitgelieferten Kabelbrücken montiert werden.

Kabelführung bei Hubkolbenverdichtern:

KB-100: Betriebsanleitung Halbhermetische einstufige Hubkolbenverdichter

Kabelführung bei Schraubenverdichtern:

Zoom

Motoranschluss für Teilwicklungsanlauf CS.85 Verdichter (Beispiel)

Zoom

Motoranschluss für Teilwicklungsanlauf HS.85 Verdichter (Beispiel)

Die folgende Abbildung zeigt die interne Schaltung im Motor:

Zoom

Schematische Darstellung der internen Schaltung im Motor bei Teilwicklungsanlauf
Q02: Schütz für 1. Teilwicklung (PW1) bzw. Verdichterschütz (Direktanlauf)
Q03: Schütz für 2. Teilwicklung (PW2)
(1): Brücken für Direktanlauf (optionales Zubehör)

Prinzipschaltbild

Im Prinzipschaltbild ist ein Teilwicklungsanlauf z.B. so dargestellt:

Teilwicklungsanlauf bei einem OS.85 SchraubenverdichterQ02: Schütz für 1. TeilwicklungQ03: Schütz für 2. Teilwicklung M01: Motor — Teilwicklungsanlauf bei einem OS.85 Schraubenverdichter
Q02: Schütz für 1. Teilwicklung
Q03: Schütz für 2. Teilwicklung
M01: Motor

Prinzipschaltbilder zu Bitzer Verdichtern:

AT-300: Prinzipschaltbilder für BITZER Produkte
