Anwendung bei Bitzer Verdichtern
Motoren für Direktanlauf in Stern- oder Dreieckschaltung (Stern- oder Dreieck-Motoren, Y- oder Δ-Motoren) werden bei einigen kleineren Verdichtern eingesetzt, sie sind z.B. Standard in:
- Hubkolbenverdichtern 2KES .. 4BES, 2NSL .. 4CSL, 2MME .. 4DME, 2MTE .. 4KTE
- Scrollverdichtern (diese sind intern im Stern verschaltet, es gibt jeweils nur eine Nennspannung - für andere Netze stehen Sonderspannungsmotoren zur Verfügung)
Geeignete Bitzer Motoren für Direktanlauf in Stern- oder Dreieckschaltung
Für einen Direktanlauf in Sternschaltung sind diejenigen Motoren prinzipiell geeignet, die in den Technischen Informationen KT-410 oder ST-410 mit Motorkennung "..S" und Motoranschluss "Y" gekennzeichnet sind:
Spannungsbereich | Nennspannung | Motorkennung | Motoranschluss | Nennspannung | Spannungsbereich |
|---|---|---|---|---|---|
50 Hz | 60 Hz | ||||
500-550 | 500 | 50S | Y | 575 | 575-660 |
Für einen Direktanlauf in Dreieckschaltung sind diejenigen Motoren prinzipiell geeignet, die in den Technischen Informationen KT-410 oder ST-410 mit Motorkennung "..D" und Motoranschluss "∆" gekennzeichnet sind:
Spannungsbereich | Nennspannung | Motorkennung | Motoranschluss | Nennspannung | Spannungsbereich |
|---|---|---|---|---|---|
50 Hz | 60 Hz | ||||
180-200 | 200 | 20D | ∆ | 200 | 200-230 |
Bei einem vorhandenen Verdichter zeigt außerdem der Aufkleber im Deckel des Anschlusskastens die möglichen Anläufe.
Anlaufstrom für die Auslegung des Direktanlaufs in Stern- oder Dreieckschaltung
Der in der Bitzer Software gezeigte Anlaufstrom bezeichnet den gemessenen Anlaufstrom, wenn der Rotor des Drehstrommotors blockiert wird (Mittelwert der Ströme in L1, L2 und L3, gleichzeitig gemessen nach 4 s). Dieser Anlaufstrom (Rotor blockiert) bezieht sich auf den Effektivwert: Um ihn zu berechnen, wird der Scheitelwert der entsprechenden Wechselgröße (hier Strom) durch √2 dividiert.
Läuft der Motor direkt in Stern- oder Dreieckschaltung an, sind dies die maximal zu erwartenden Anlaufströme. Allerdings kann die erste gemessene Amplitude aufgrund der hohen Unsymmetrien auch größer ausfallen.
Angaben in der Bitzer Software

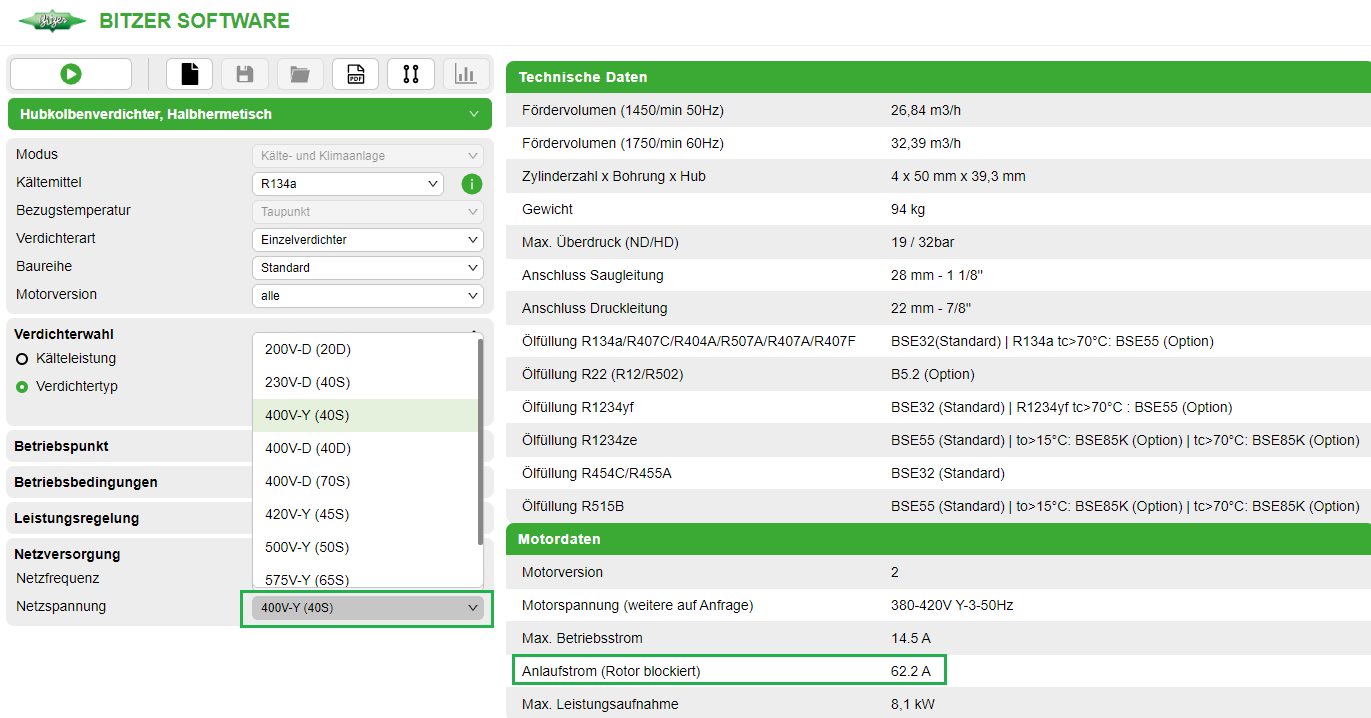

Ist in der Bitzer Software ein bestimmter Verdichter ausgewählt, werden unter "Netzversorgung" - "Netzspannung" die verfügbaren Motoren entsprechend der vorgegebenen Netzfrequenz angezeigt (zusätzliche Motoren für Nordamerika (UL) unter "60Hz UL"). Der Standardmotor ist vorausgewählt.
Die Auswahl entspricht den Angaben in den Technischen Informationen zu den Motorkennungen:
Alle weiteren Angaben zum Motor finden sich im Reiter "Technische Daten" unter "Motordaten":
Kabelführung im Anschlusskasten des Verdichters
WARNUNG
Gefahr von elektrischem Schlag!
Vor Arbeiten im Anschlusskasten: Hauptschalter ausschalten und gegen Wiedereinschalten sichern!
Vor Wiedereinschalten Anschlusskasten schließen!
Im Anschlusskastendeckel der Bitzer Verdichter zeigt ein Aufkleber die jeweils möglichen Anlaufverfahren und den entsprechenden Anschluss der Netzphasen an die Motorbolzen. Für einen Direktanlauf müssen ggf. die mitgelieferten Kabelbrücken montiert werden. Für Details:
- KB-100: Betriebsanleitung Halbhermetische Hubkolbenverdichter
Prinzipschaltbilder
Im Prinzipschaltbild ist ein Direktanlauf in Sternschaltung z.B. so dargestellt:
Q02: Hauptschütz
M01: Motor
B03..08: Temperaturfühler in Motorwicklung
Ein Direktanlauf in Dreieckschaltung wird z.B. so dargestellt:
Q02: Hauptschütz
M01: Motor
B03..08: Temperaturfühler in Motorwicklung
