Ресивер промежуточного давления

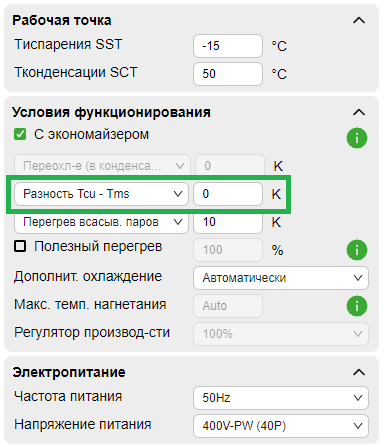

Ресивер промежуточного давления расположен между конденсатором и испарителем. Данные по производительности для системы отображаются в Bitzer Software, после указания значения для разности температур Tcu – Tms равным 0 K:

Применяется следующий принцип: при расчете ресивера промежуточного давления необходимо учитывать общепринятые основные термодинамические правила для соответствующих условий эксплуатации. Еще одна важная особенность заключается в том, что ресивер выступает здесь в качестве фазового разделителя.
Рекомендуемый размер ресивера для системы, содержащей один компрессор:

• Минимальная высота разделения над уровнем жидкости: 400 mm
• Максимальная скорость газа: примерно 0.3 m/s

При параллельной работе с несколькими компрессорами и одним ресивером промежуточного давления диаметр трубы должен быть соответственно больше.

Блок регулирования на выходе из ресивера промежуточного давления:

Для контроля снижения давления в сосуде, контроля объемного расхода газа идущего в компрессор и закрытия выхода из ресивера во время периодов простоя и процессов охлаждения на линии всасывания газа ECO может быть установлен клапан с регулятором давления всасывания.
