Подбор переохладителя жидкости в BITZER SOFTWARE

Процесс ECO показан ниже на lg p-h диаграмме.

Стандартная программа BITZER Software принимает разницу температур в 10 K между температурой насыщения в ECO и температурой переохлажденной жидкости, если выбрано "Автом. переохлаждение". Эта разница температур обозначена на диаграмме ниже, как ΔTeco.

Работа ECO на диаграмме lg p-h и пример системы (контур переохлаждения CS.85)

Все соответствующие данные для подбора / размеру переохладителя жидкости приведены в BITZER Software, как показано на следующем рисунке.

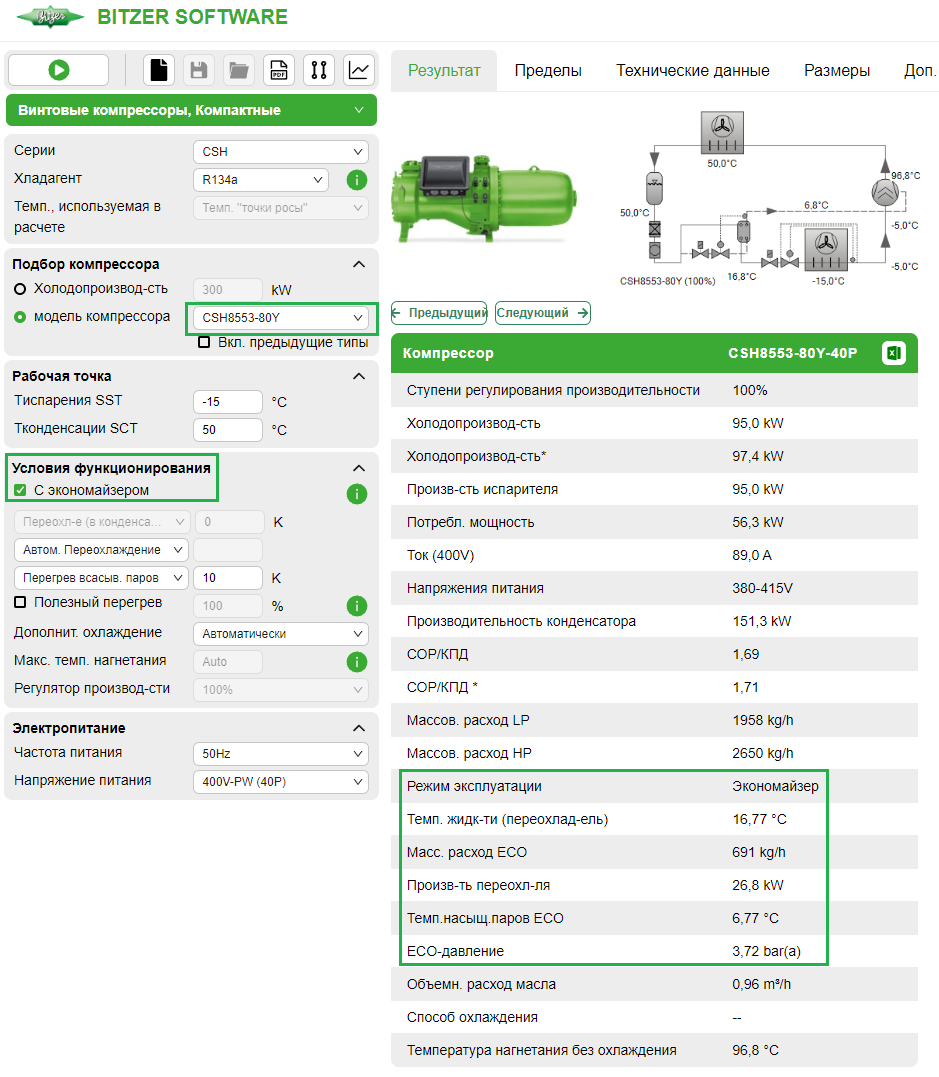

Данные по производительности винтовых компрессоров (пример CSH85) с ECO в BITZER SOFTWARE
Данные по производительности винтовых компрессоров (пример CSH85) с ECO в BITZER SOFTWARE

Правильный размер теплообменника можно выбрать на основе предоставленных данных, например, с помощью BITZER SOFTWARE. После этого необходимо сделать перерасчет данных по производительности компрессора в BITZER SOFTWARE с использованием данных по производительности переохладителя жидкости. Фактические различия в переохлаждении или температуре жидкости указаваются в BITZER SOFTWARE.

Варианты выбора величины переохлаждения жидкости или разницы температур в Bitzer Software
Варианты выбора величины переохлаждения жидкости или разницы температур в Bitzer Software
