Auswahl des Flüssigkeitsunterkühlers in der BITZER SOFTWARE

Ein ECO-Prozess im lg p-h Diagramm ist nachfolgend dargestellt.

Die BITZER Software gibt standardmäßig 10 K Temperaturdifferenz zwischen gesättigter ECO-Temperatur und unterkühlter Flüssigkeit vor, wenn Autom. Unterkühlung ausgewählt ist. Diese Temperaturdifferenz ist im unten stehenden Diagramm als ΔTeco bezeichnet.

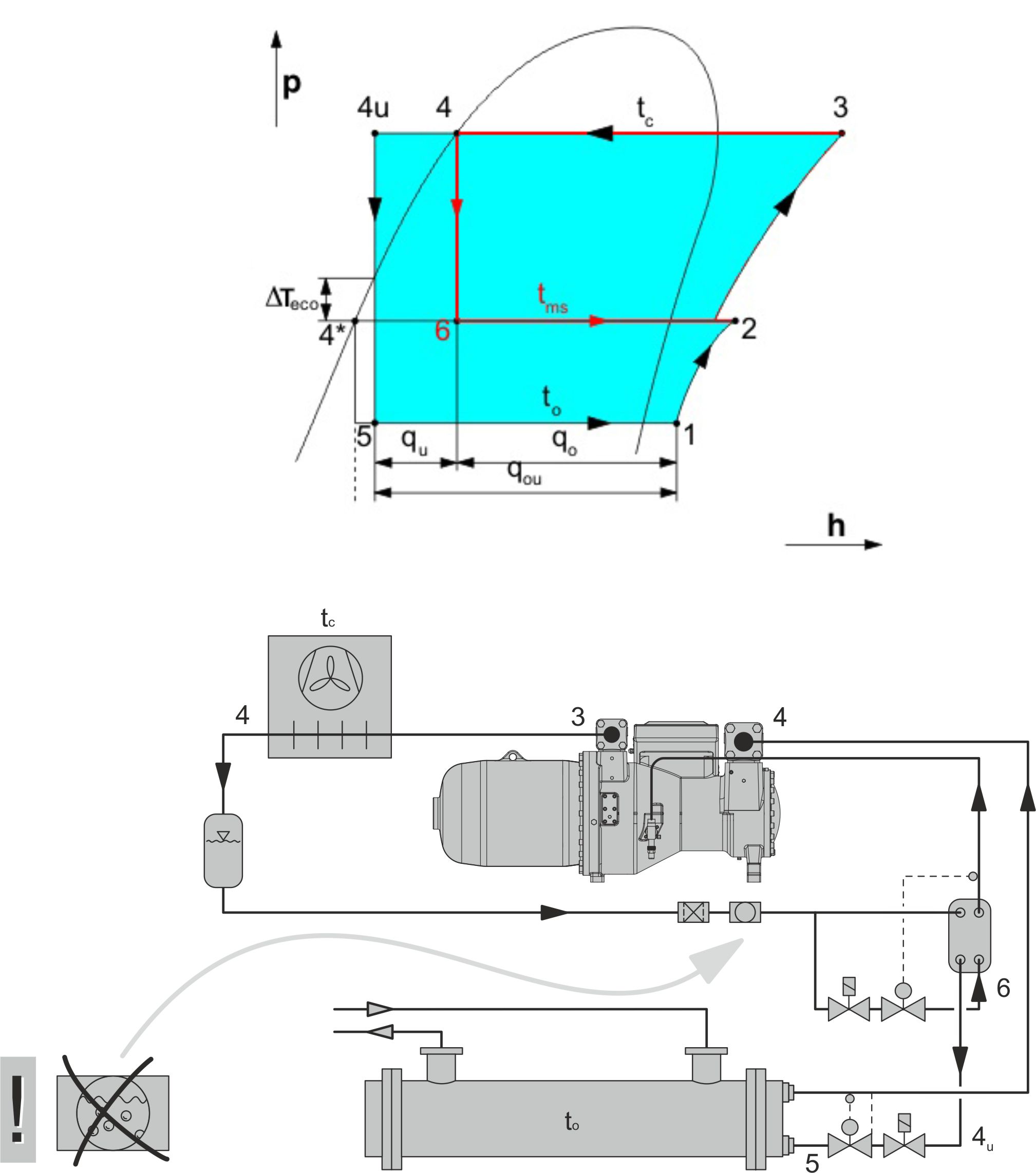

ECO Betrieb im lg p-h-Diagramm und Anlagenbeispiel (CS.85 Unterkühler-Kreislauf)

Alle relevanten Daten zur Auswahl / Größe des Flüssigkeitsunterkühlers sind in der BITZER Software aufgeführt, wie in der folgenden Abbildung gezeigt.

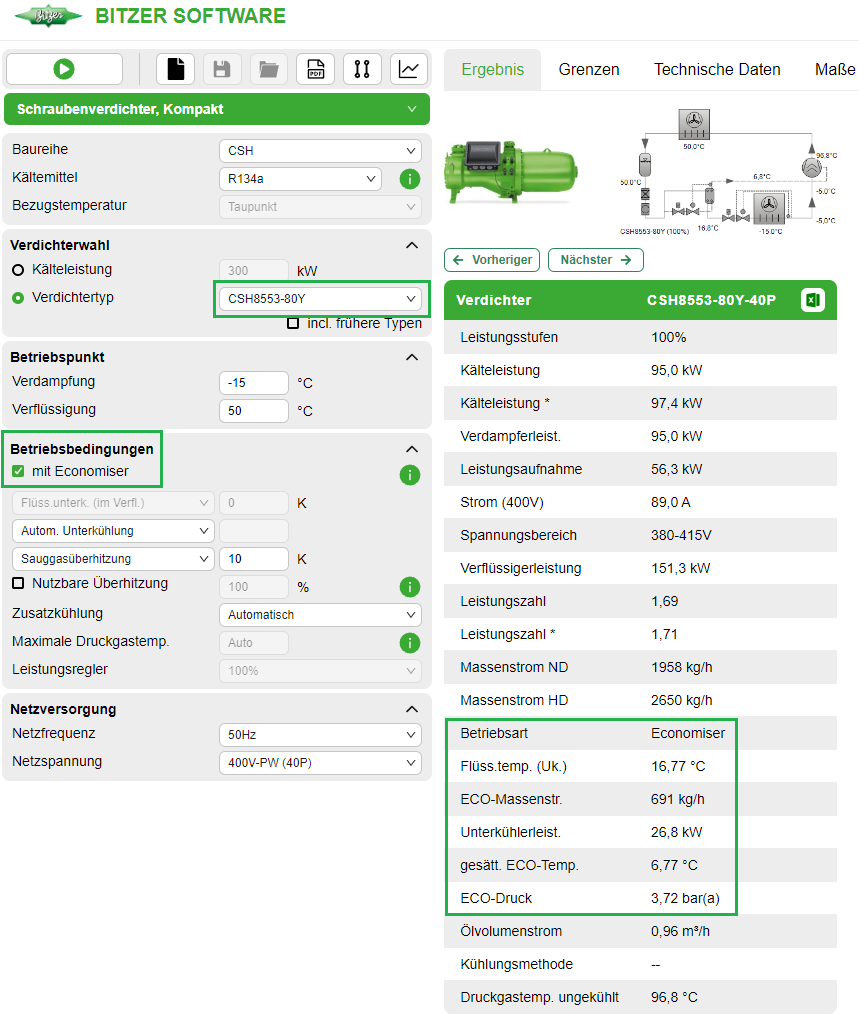

Leistungsdaten für Schraubenverdichter (Beispiel CSH85) im ECO-Betrieb in der BITZER SOFTWARE
Leistungsdaten für Schraubenverdichter (Beispiel CSH85) im ECO-Betrieb in der BITZER SOFTWARE

Anhand der angezeigten Daten kann anschließend ein Wärmeübertrager passender Größe gewählt werden, z.B. ebenfalls in der BITZER SOFTWARE. Danach müssen die Leistungsdaten des Verdichters mit den Leistungsdaten des Flüssigkeitsunterkühlers erneut berechnet werden. Tatsächliche Unterschiede in Flüssigkeitsunterkühlung oder Temperatur müssen in der BITZER SOFTWARE angegeben werden.

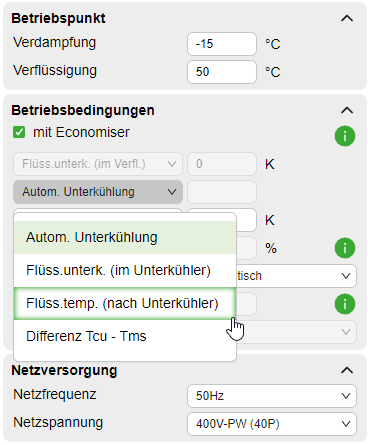

Wahloptionen für die Höhe der Flüssigkeitsunterkühlung oder Temperaturdifferenz in der Bitzer Software
Wahloptionen für die Höhe der Flüssigkeitsunterkühlung oder Temperaturdifferenz in der Bitzer Software
