HS.- und OS.-Serie: ECO-Rohrführung und ECO-Rohrdimensionen
Rohrdimensionen
Bausatznummer für Adapter und Absperrventil, Anschlussgrößen der ECO-Sauggasleitungen bzw. ECO-Absperrventile:
- AT-320: Anschlüsse und Absperrventile für BITZER Verdichter
Rohrführung
Gefahr von Verdichterschaden durch Flüssigkeitsschläge und Ölmangel!
Verlagerung von Öl oder Kältemittel in den Verdichter (Nassbetrieb) sowie Ölfallen/Öltaschen in der Anlage vermeiden!
- Rohrführung und Anlagenausführung sorgfältig planen.
- Den Flüssigkeitsunterkühler / Mitteldruckbehälter unterhalb des Verdichters anordnen.
- Die Rohrleitung vom ECO-Anschluss aus zunächst nach oben und dann in einem Bogen wieder nach unten führen.
- In Anlagen mit großer Kältemittelfüllmenge: Flüssigkeitsabscheider vor dem Sauggasanschluss des Verdichter einbauen.
- Zur kontinuierlichen Ölrückführung immer die minimal benötigte Gasströmungsgeschwindigkeit in der Anlage sicherstellen.

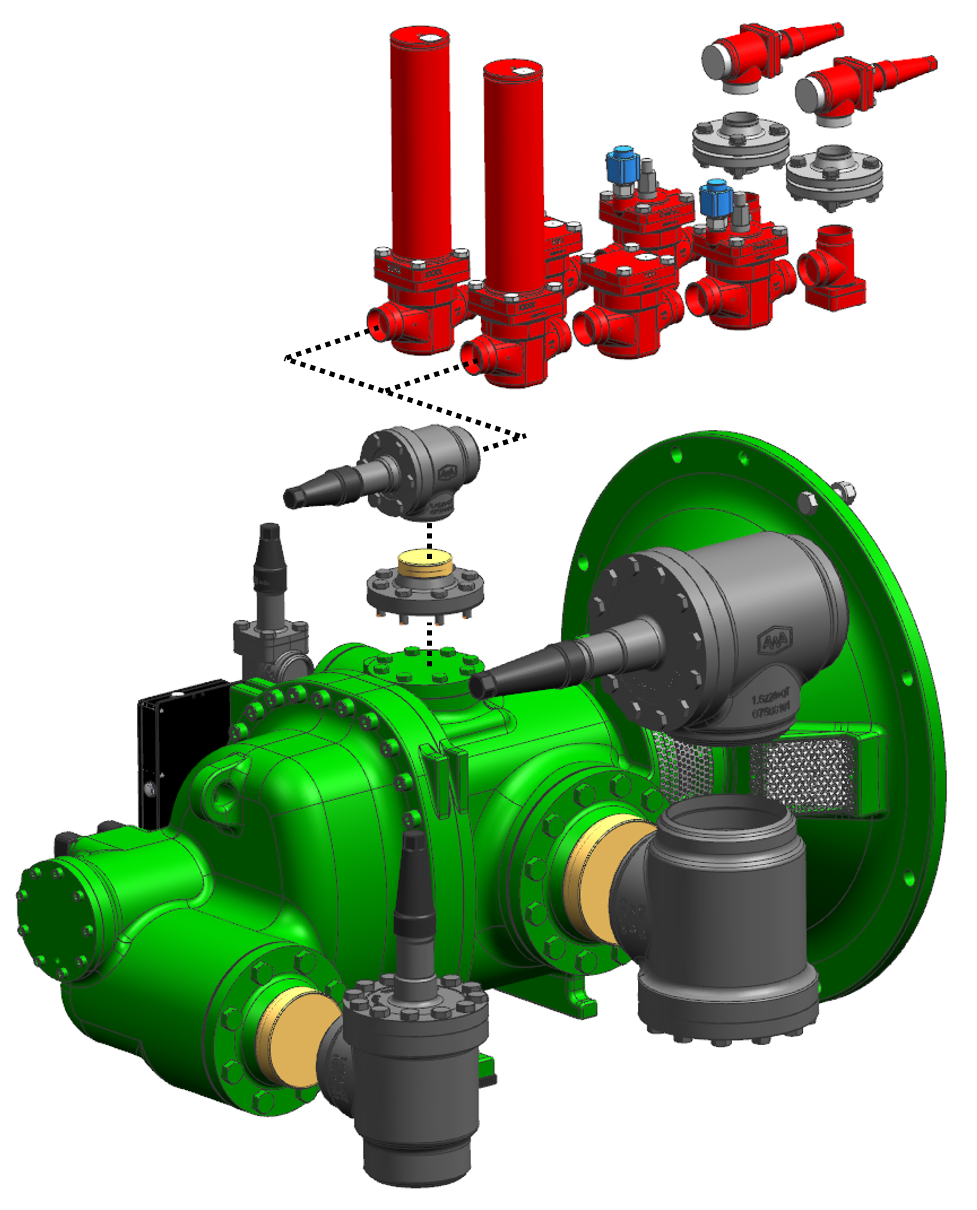

Bei den Verdichtern OS.85 .. 105 und HS.95 ist der ECO-Anschluss auf der Oberseite des Verdichtergehäuses angeordnet, deshalb ist ein Überbogen zum Schutz gegen Ölverlagerung nicht erforderlich. Leitung vom Anschluss aus horizontal oder nach unten führen.
Bei den Verdichtern OS.53 .. OS.74 und HS.53 .. HS.85 ist der ECO-Anschluss an der Unterseite des Verdichters angeordnet. Deshalb ist bei der Rohrführung ein Überbogen zum Schutz gegen Ölverlagerung erforderlich, siehe folgende Abbildungen.
Gefahr von Rohrbrüchen und Undichtigkeiten am Verdichter und an Anlagenbauteilen.
Kritische Rohrleitungslängen vermeiden und/oder einen Schalldämpfer einbauen.
- ECO-Sauggasleitung direkt in das ECO-Absperrventil einlöten.
- In Anlagen mit großer Kältemittelfüllmenge: Flüssigkeitsabscheider vor dem Sauggasanschluss des Verdichter einbauen.
- Zur kontinuierlichen Ölrückführung immer die minimal benötigte Gasströmungsgeschwindigkeit in der Anlage sicherstellen.
Durch die Umgebungsluft erwärmt sich das unterkühlte, flüssige Kältemittel in der Flüssigkeitsleitung!
Die Effizienz der Anlage wird dadurch reduziert!
Flüssigkeitsleitung zwischen Flüssigkeitsunterkühler und Expansionsventil des Verdampfers mit geeigneten Materialien dämmen!
ECO-Absperrventil montieren
OS.85 Beschreibung
HS.85 Beschreibung
