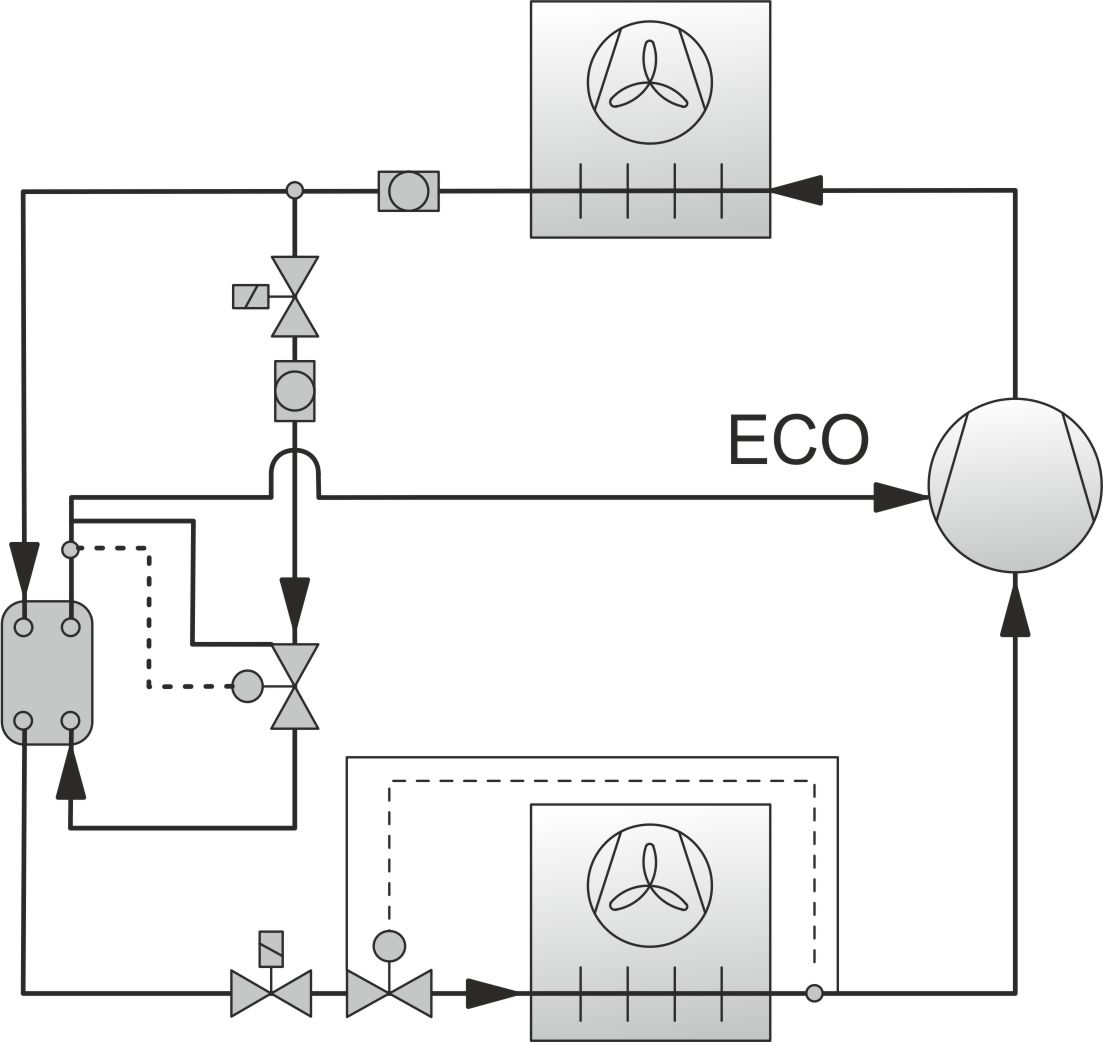

ECO-Betrieb mit Flüssigkeitsunterkühler
Der zusätzliche Wärmeübetrager (hier: Flüssigkeitsunterkühler) unterkühlt das flüssige Kältemittel, indem ein Teil des aus dem Verflüssiger kommenden Kältemittels über ein Expansionsorgan im Gegenstrom in den Unterkühler eingespeist und unter Wärmeaufnahme verdampft wird. Der überhitzte Dampf wird am ECO-Anschluss des Verdichters abgesaugt und mit dem vom Verdampfer kommenden Dampf vermischt.
Das unterkühlte, flüssige Kältemittel hat Verflüssigungsdruckniveau. Die Rohrleitung zum Verdampfer erfordert deshalb − abgesehen von einer Isolierung − keine Besonderheiten. Der Flüssigkeitsunterkühler sollte allerdings bevorzugt unterhalb des Verdichters angeordnet werden, um während Stillstandsperioden den Rückfluss von Öl oder flüssigem Kältemittel in den Verdichter zu vermeiden.
Durch die Umgebungsluft erwärmt sich das unterkühlte, flüssige Kältemittel in der Flüssigkeitsleitung!
Die Effizienz der Anlage wird dadurch reduziert!
Flüssigkeitsleitung zwischen Flüssigkeitsunterkühler und Expansionsventil des Verdampfers mit geeigneten Materialien dämmen!
