HS.95

Пример контура: Один компрессор HS.95 с конденсатором с водяным охлаждением и маслоохладителем. Упрощенное представление. Схема очень похожа на схему для HS.53 до 74 и для OS.53 до 74, только здесь в компрессор интегрировано реле протока масла.
Условные обозначения для контура хладагента HS./OS.53 до 85 (кроме R717)

Условные обозначения

1

Компрессор

2

Масляный соленойдный клапан

3

Реле протока масла

4

Масляный фильтр

5

Байпас при простое (при необходимости)

6

Маслоотделитель с подогревателем и датчиком уровня масла

7

Клапан поддержания давления до себя (при необходимости)

8

Маслоохладитель с водяным охлаждением (при необходимости)

9

Конденсатор

10

Маслоохладитель с воздушным охлаждением

11

Масляный насос (при необходимости)

12

Смесительный клапан (при необходимости)

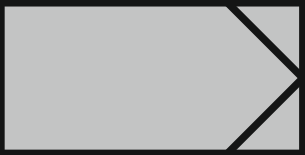

Фильтр всасываемого газа

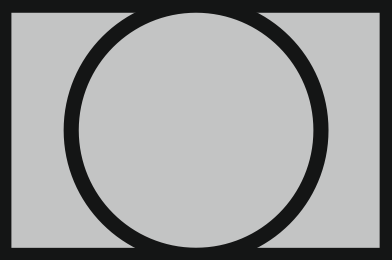

Смотровое стекло

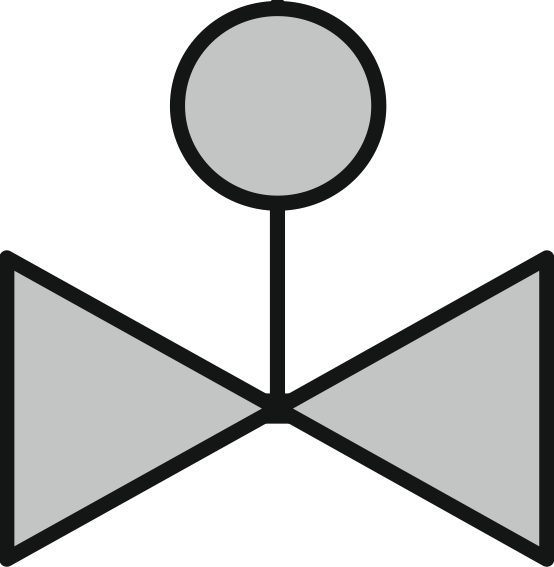

Регулирующий клапан

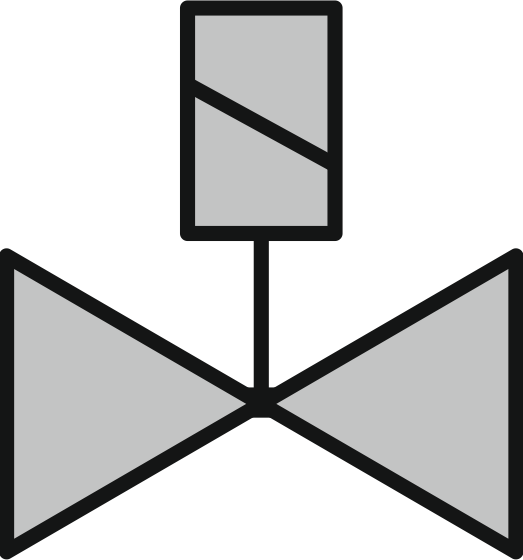

Соленоидный клапан

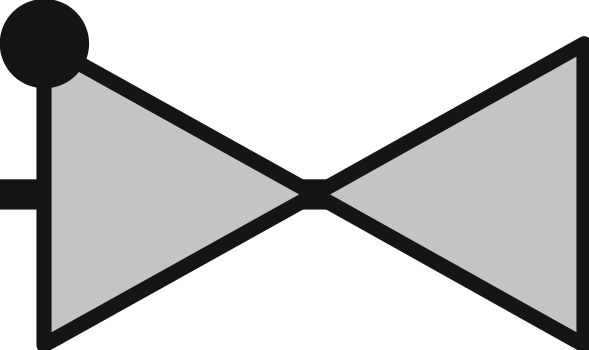

Обратный клапан

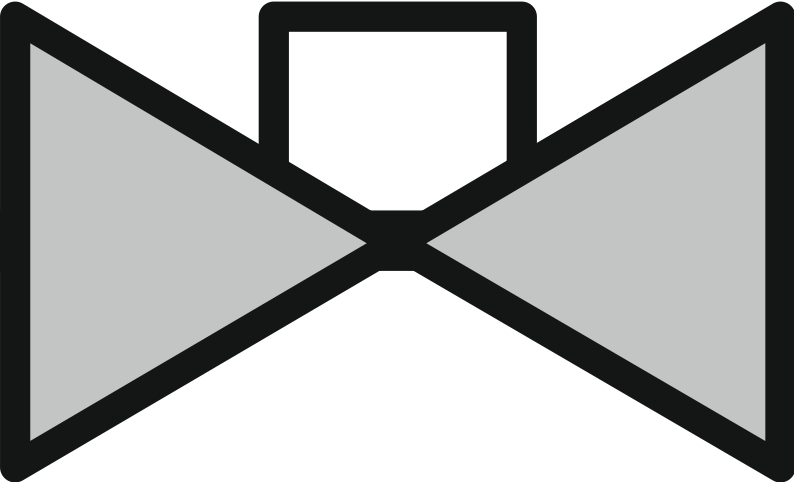

Запорный клапан

PRV

Клапан поддержания давления до себя

LZ

Датчик уровня

FZ

Реле протока

PC

Регулятор давления

TC

Регулятор температуры

Условные обозначения содержат позиции присоединений, которые не отображаются на каждой схеме.
