Auswahl mit der Bitzer Software

Die Verdichter in explosionsgeschützter Ausführung (OS.74-EX) sind in der Bitzer Software bisher nicht auslegbar - hier ist die Rücksprache mit Bitzer nötig.

Die Verdichter in explosionsgeschützter Ausführung (OS.74-EX) sind in der Bitzer Software bisher nicht auslegbar - hier ist die Rücksprache mit Bitzer nötig.

Die BITZER SOFTWARE errechnet die optimale Kombination von Motor, Kupplung und Kupplungsgehäuse für den gewählten Verdichter bzw. Anwendung.

  1. Verdichter wählen, dann oben in der Menüleiste auf das Zubehörmodul klicken.
Das Zubehörmodul wird erst nach einer zuvor erfolgten Berechnung aktiv!

Das Zubehörmodul wird erst nach einer zuvor erfolgten Berechnung aktiv!

  1. Unter "Motor & Kupplung" die Parameter Schutzart, Effizienzklasse und Leistung prüfen und ggf. durch Klicken auf die jeweiligen Drop-Down-Menüs auswählen bzw. ändern.

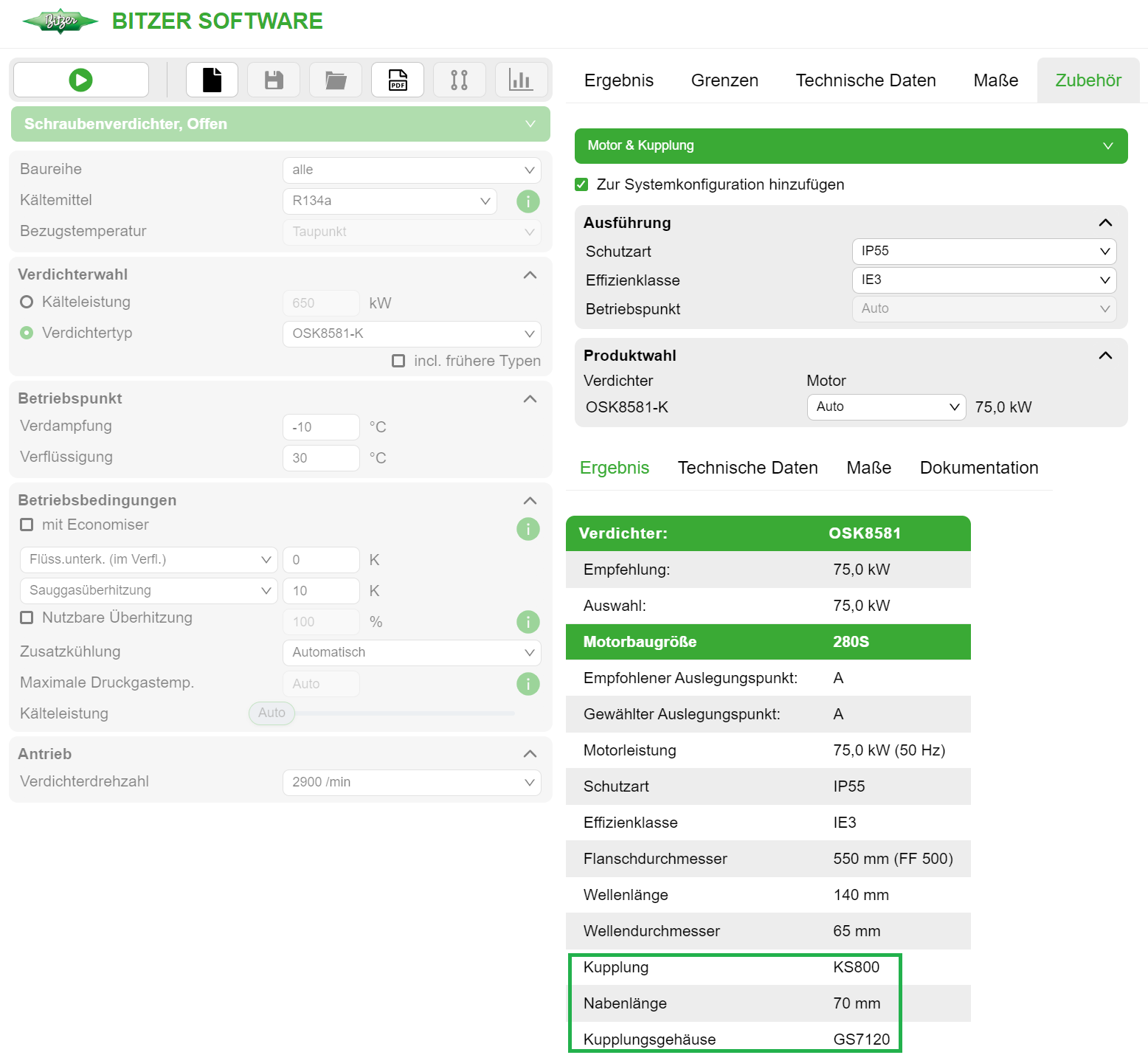

Motor, Kupplung und Kupplungsgehäuse auswählen im Zubehör-Modul der BITZER SOFTWARE
Motor, Kupplung und Kupplungsgehäuse auswählen im Zubehör-Modul der BITZER SOFTWARE

Im Reiter "Ergebnis" wird ein passender Motor vorgeschlagen und seine Parameter wie Baugröße, Wellenlänge, Wellendurchmesser werden angezeigt.
Auch eine Kupplung (hier KS800) inkl. Nabenlänge und ein Kupplungsgehäuse (hier GS7120) werden vorgeschlagen.

Weitere Informationen werden in den Reitern "Technische Daten", "Maße" und "Dokumentation" angezeigt.

Bei abweichendem Motor ist eine individuelle Auslegung von Kupplung und Gehäuse nötig!

Bei abweichendem Motor ist eine individuelle Auslegung von Kupplung und Gehäuse nötig!

Dabei unbedingt beachten, dass die Momentübertragung zwischen der Motorwelle und der anliegenden Kupplungshälfte ausreicht (Momentübertragung prüfen).
