Подбор маслоохладителя с помощью Bitzer Software
Расчет в программе подбора основан на температуре нагнетаемого газа. Температура нагнетаемого газа или температура на выходе из маслоохладителя (= температура впрыска масла) регулируются термостатом (Термостатический регулятор маслоохладителя).
Также возможен подбор с преобразователем частоты в Bitzer Software - или подбор по запросу в Bitzer.
Производительность маслоохладителя при частичной нагрузке может быть выше, чем при полной нагрузке.
Это необходимо учитывать при проектировании маслоохладителя (проконсультируйтесь с Bitzer если необходимо).
Для примера, подбор для HS. компрессоров описан ниже. Это также относится и к CS. компрессорам
HS. компрессор с R449A
Пример:
Хладагент | R449A |
Компрессор | HSK7471-90 |
Рабочие условия | to = -10°C |
Электропитание | 400 V / 3 / 50 Hz |
Шаг 1: Выберите соответствующие условия и запустите расчет, нажав на кнопку

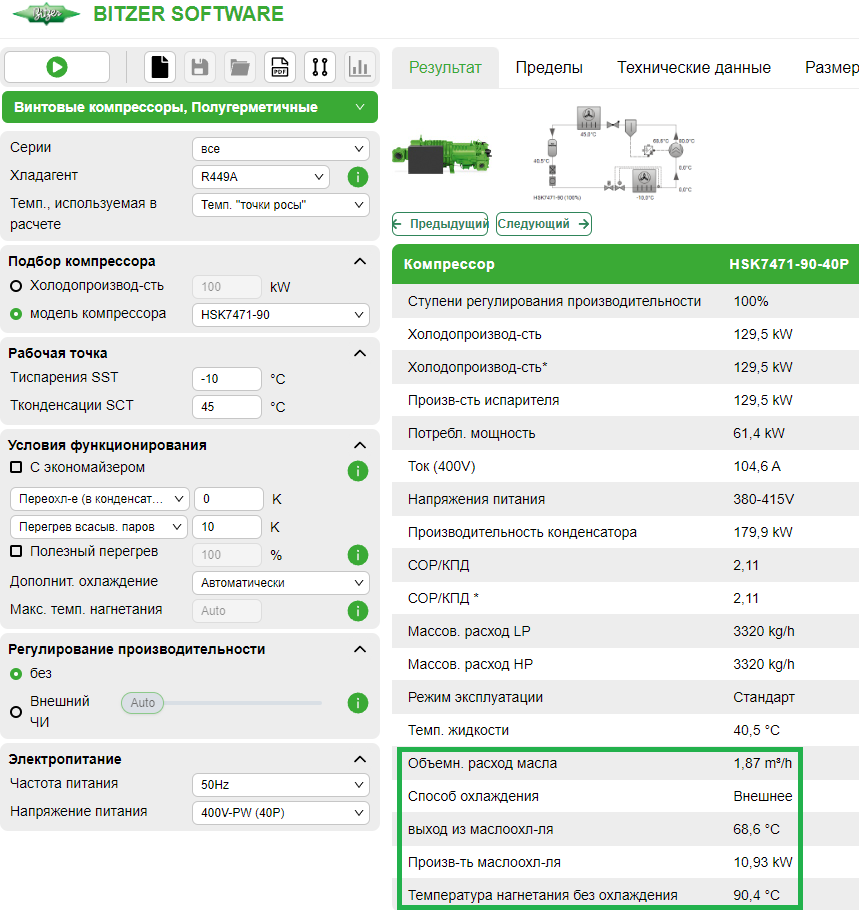

Расчет показывает, что необходимо внешнее охлаждение:

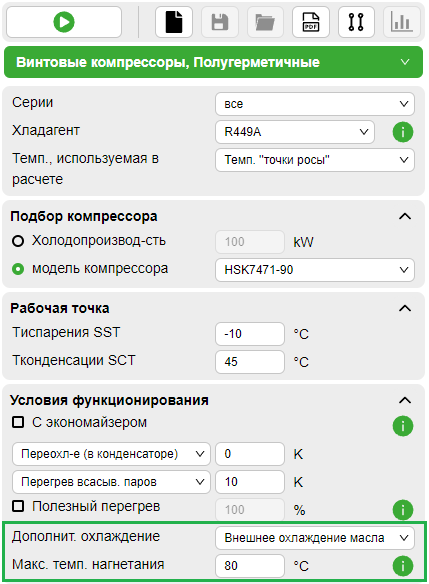

В разделе «Дополнительное охлаждение» можно выбрать «Внешнее охлаждение масла», и программа укажет максимальную температуру нагнетаемого газа:
Настройкой по умолчанию является максимальная температура нагнетаемого газа, рекомендованная Bitzer -
- 80°C для HS. и OS.
- 110°C для CS.
Эти температуры также применимы при работе с частичной нагрузкой, когда температура нагнетаемого газа может быть выше. Это необходимо учитывать при подборе – при необходимости произведите перерасчет в Bitzer Software или обратитесь в Bitzer.
В зависимости от заданной или выбранной температуры нагнетаемого газа производительность маслоохладителя изменяется при переподборе:
- Если в приведенном выше примере повысить макс. температуру нагнетаемого газа с 80°С до 85°С, производительность маслоохладителя снизится с 10,93 до 5,68 kW.
- Если снизить макс. температуру нагнетаемого газа с 80°С до 75°С, производительность маслоохладителя возрастет с 10,93 до 16,25 kW.
Выбранная здесь максимальная температура нагнетаемого газа также должна учитываться при работе маслоохладителя (Термостатический регулятор маслоохладителя)!
Шаг 2. В верхней строке меню кликните иконку "Доп. оборудование".
Иконка "Доп. оборудование" станет активной только после предварительного подбора!

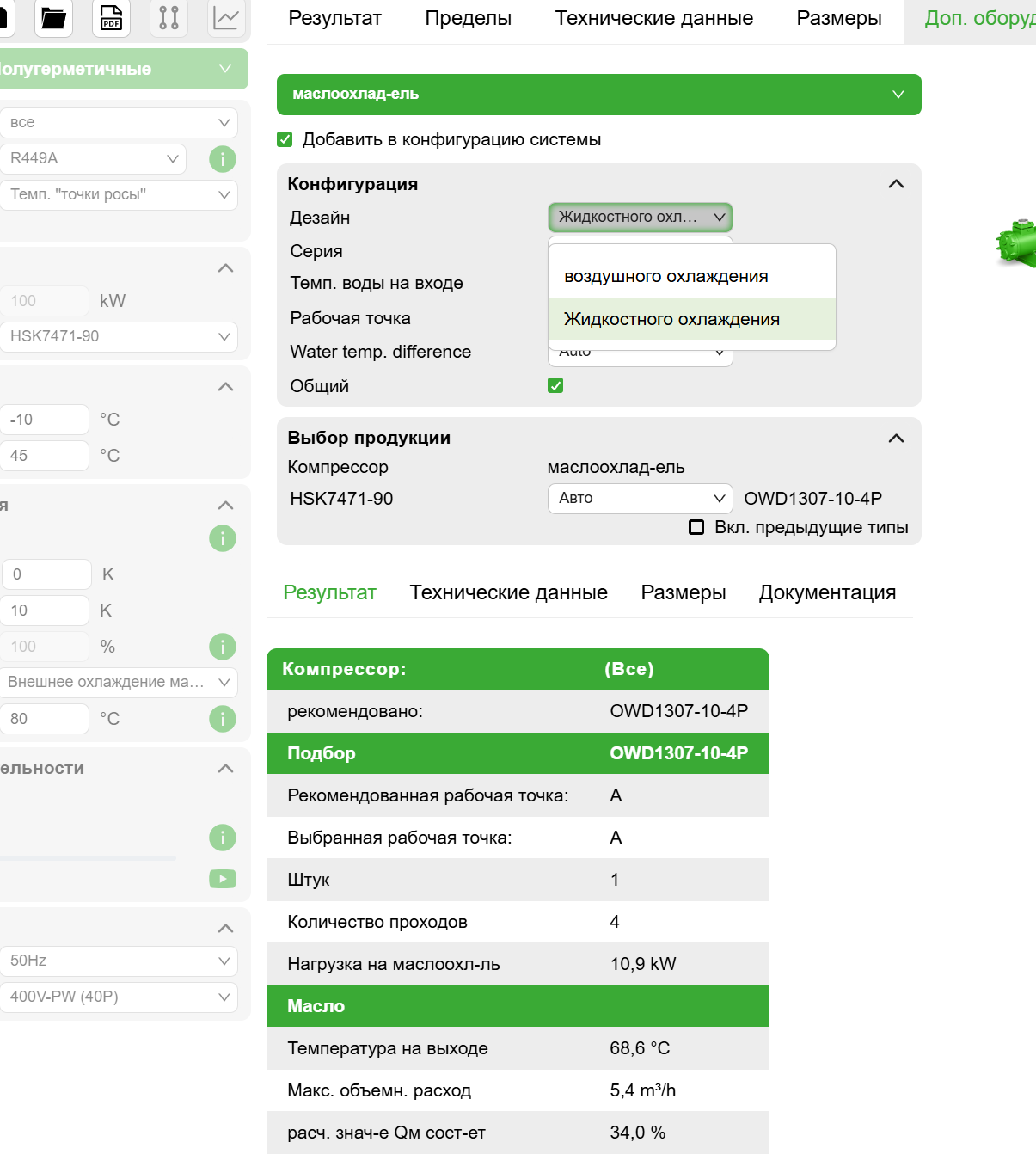

В открывшемся окне "Доп. оборудование" изначально предлагается масляный радиатор с водяным охлаждением, но можно выбрать и воздушное охлаждение.
HS. компрессоры с R404A

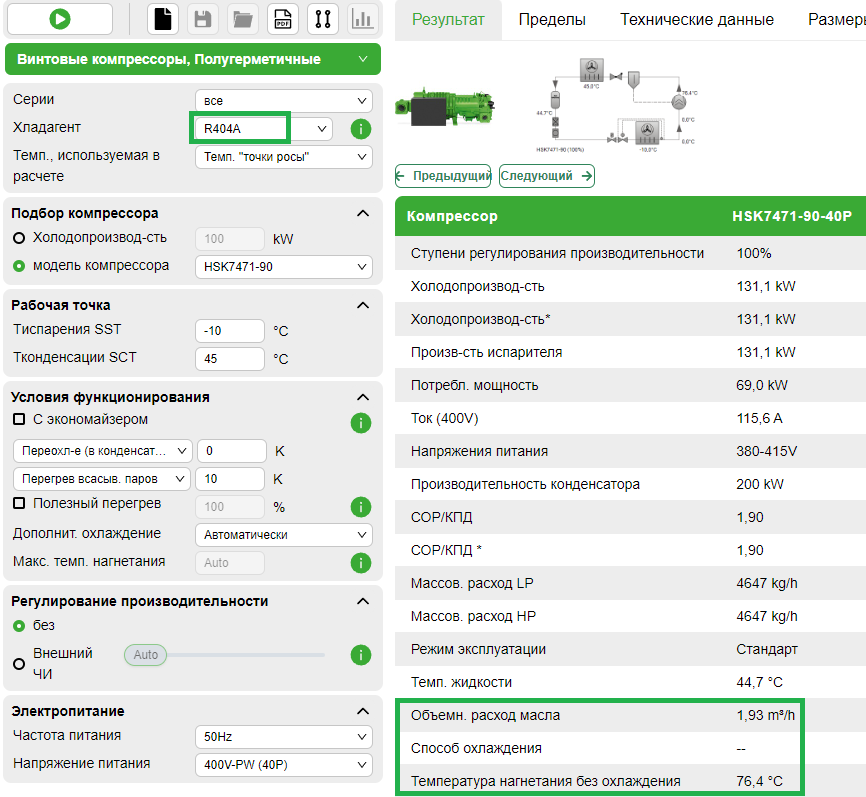

При использовании хладагента R404A с теми же условиями эксплуатации, что указаны выше, охлаждение масла не требуется. Bitzer Software в этом случае указывает "--"для "Способ охлаждения":
OS.
Пример подбора открытых винтовых компрессоров на R717 (NH3) приведен в Технической информации AT-640 (глава "Подбор в Bitzer Software").
