Ölkühlerauswahl mit der Bitzer Software
Die Auslegung in der Software erfolgt anhand der Druckgastemperatur. Die Druckgastemperatur oder Ölkühleraustrittstemperatur (=Öleinspritztemperatur) werden dann thermostatisch geregelt (Thermostatische Regelung des Ölkühlers).
Eine Auslegung mit Frequenzumrichter ist ebenfalls in der Bitzer Software möglich - oder auf Anfrage von Bitzer erhältlich.
Ölkühlerleistung in Teillast ist evtl. höher als in Volllast
Bei der Auslegung des Ölkühlers berücksichtigen, ggf. Rücksprache mit Bitzer.
Beispielhaft wird hier eine Auswahl für HS. Verdichter beschrieben, für CS. Verdichter gilt entsprechendes.
HS. Verdichter mit R449A
Beispiel:
Kältemittel | R449A |
Verdichter | HSK7471-90 |
Betriebsbedingungen | to = -10°C |
Netzbedingungen | 400 V / 3 / 50 Hz |
Schritt 1: Rahmenbedingungen auswählen und Berechnung durch klicken auf die Schaltfläche
starten

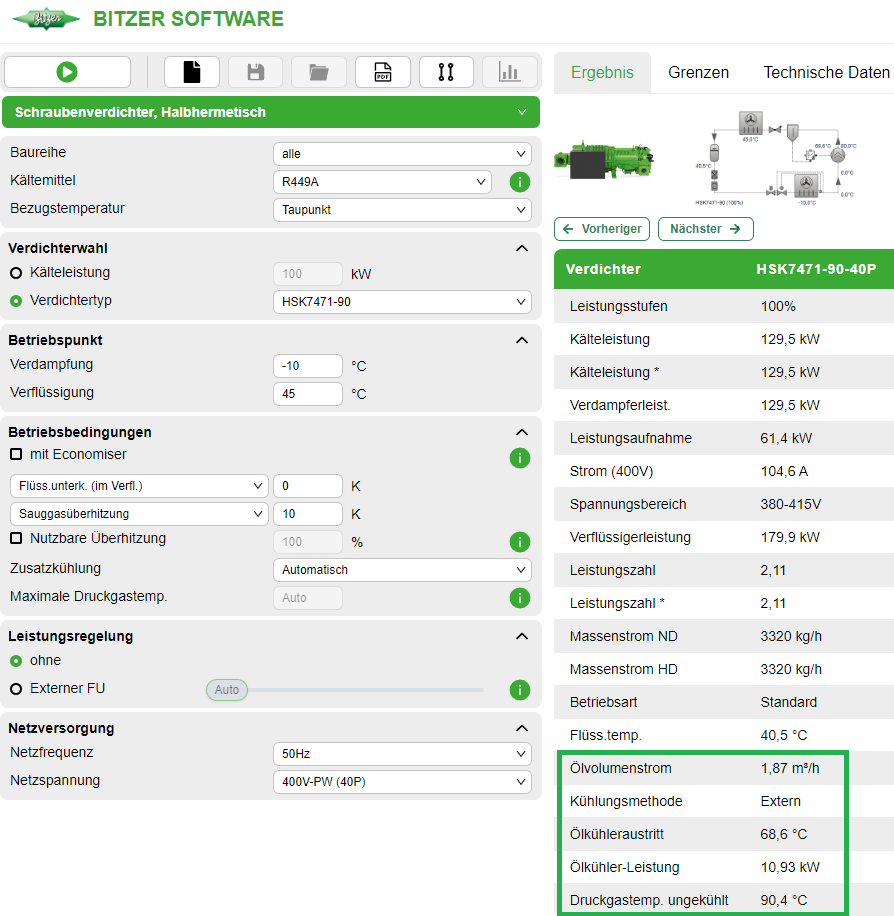

Die Berechnung ergibt, dass eine externe Kühlung nötig ist:

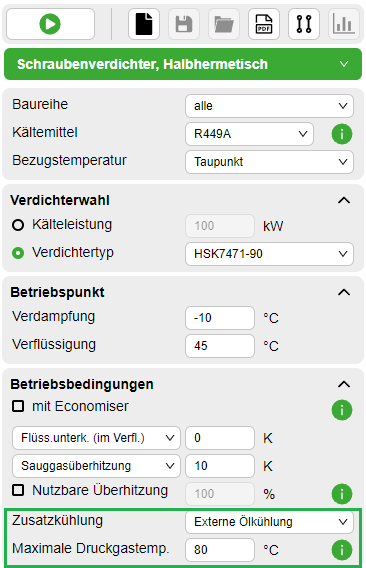

Wählt man anschließend in den Parametern unter "Zusatzkühlung" die "Externe Ölkühlung", gibt die Software auch eine maximale Druckgastemperatur an:
Voreingestellt ist die von Bitzer empfohlene maximale Druckgastemperatur von
- 80°C für HS. und OS. Verdichter
- 110°C für CS. Verdichter
Diese Temperaturen gelten auch im Teillast-Betrieb, in dem die Druckgastemperatur höher sein kann. Dies muss bei der Auswahl berücksichtigt werden – ggf. mit der Bitzer Software nachrechnen oder bei Bitzer anfragen.
Je nach voreingestellter bzw. gewählter Druckgastemperatur ändert sich bei erneuter Berechnung die Ölkühler-Leistung:
- Wird im obigen Beispiel die max. Druckgastemperatur von 80°C auf 85°C erhöht, sinkt die Ölkühler-Leistung von 10,93 auf 5,68 kW.
- Wird die max. Druckgastemperatur von 80°C auf 75°C reduziert, steigt die Ölkühler-Leistung von 10,93 auf 16,25 kW.
Die hier gewählte maximale Druckgastemperatur auch bei der Regelung des Ölkühlers berücksichtigen (Thermostatische Regelung des Ölkühlers)!
Schritt 2: Oben in der Menüleiste auf den Reiter für das Zubehörmodul klicken.
Die Schaltfläche für das Zubehörmodul wird erst nach einer zuvor erfolgten Berechnung aktiv!

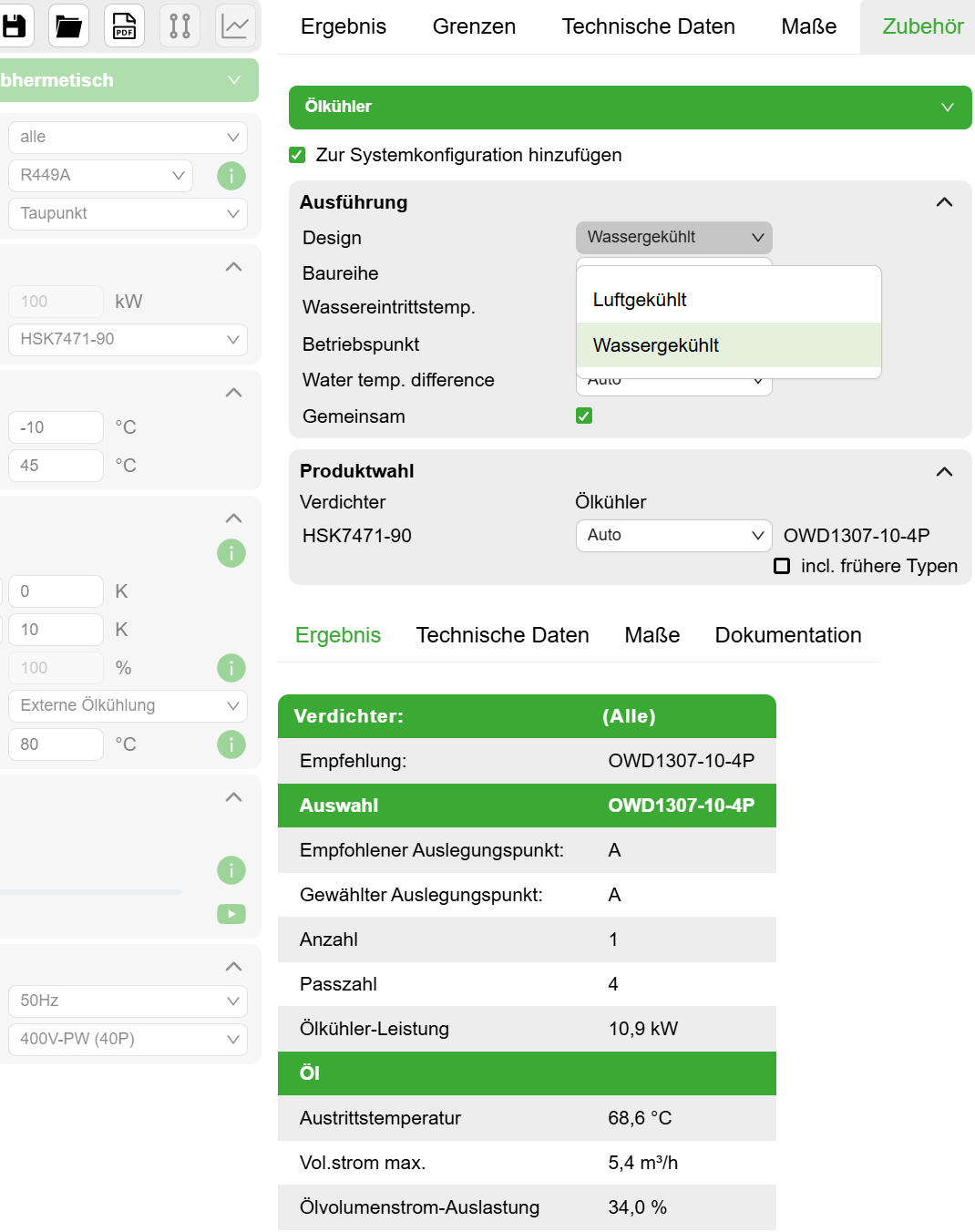

Das Zubehörfenster öffnet sich und schlägt zunächst einen wassergekühlten Ölkühler vor, es ist aber auch ein luftgekühlter Ölkühler wählbar.
HS. Verdichter mit R404A

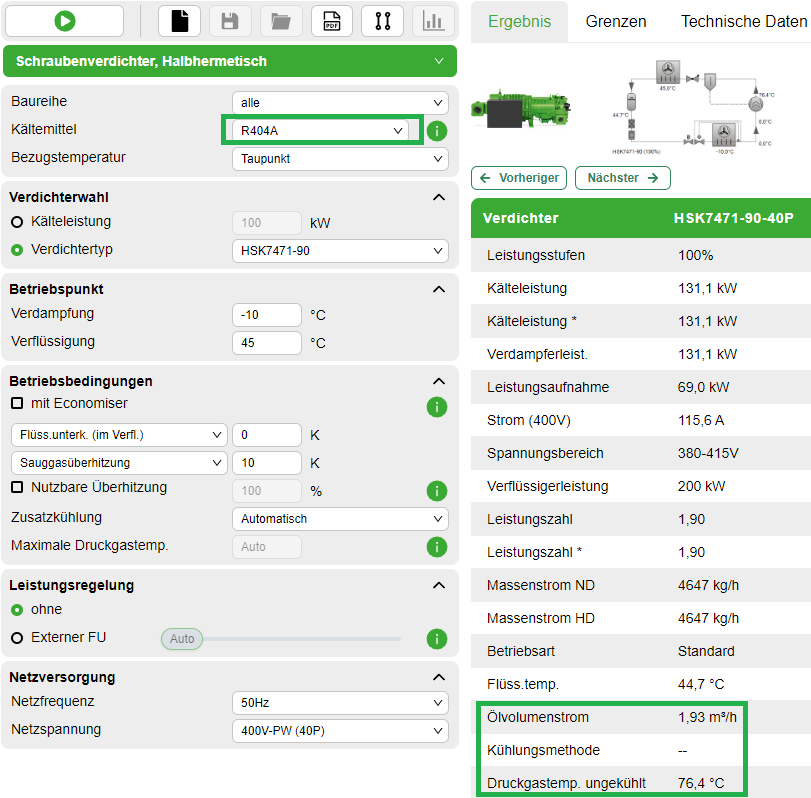

Mit dem Kältemittel R404A ist unter den gleichen Betriebsbedingungen keine Ölkühlung nötig. In der Bitzer Software erscheint unter "Kühlungsmethode" in diesem Fall "--":
OS. Verdichter
Ein Auswahlbeispiel für offene Schraubenverdichter mit R717 (NH3) ist in der Technischen Information AT-640 beschrieben (Kapitel "Auswahl mit der Bitzer Software").
