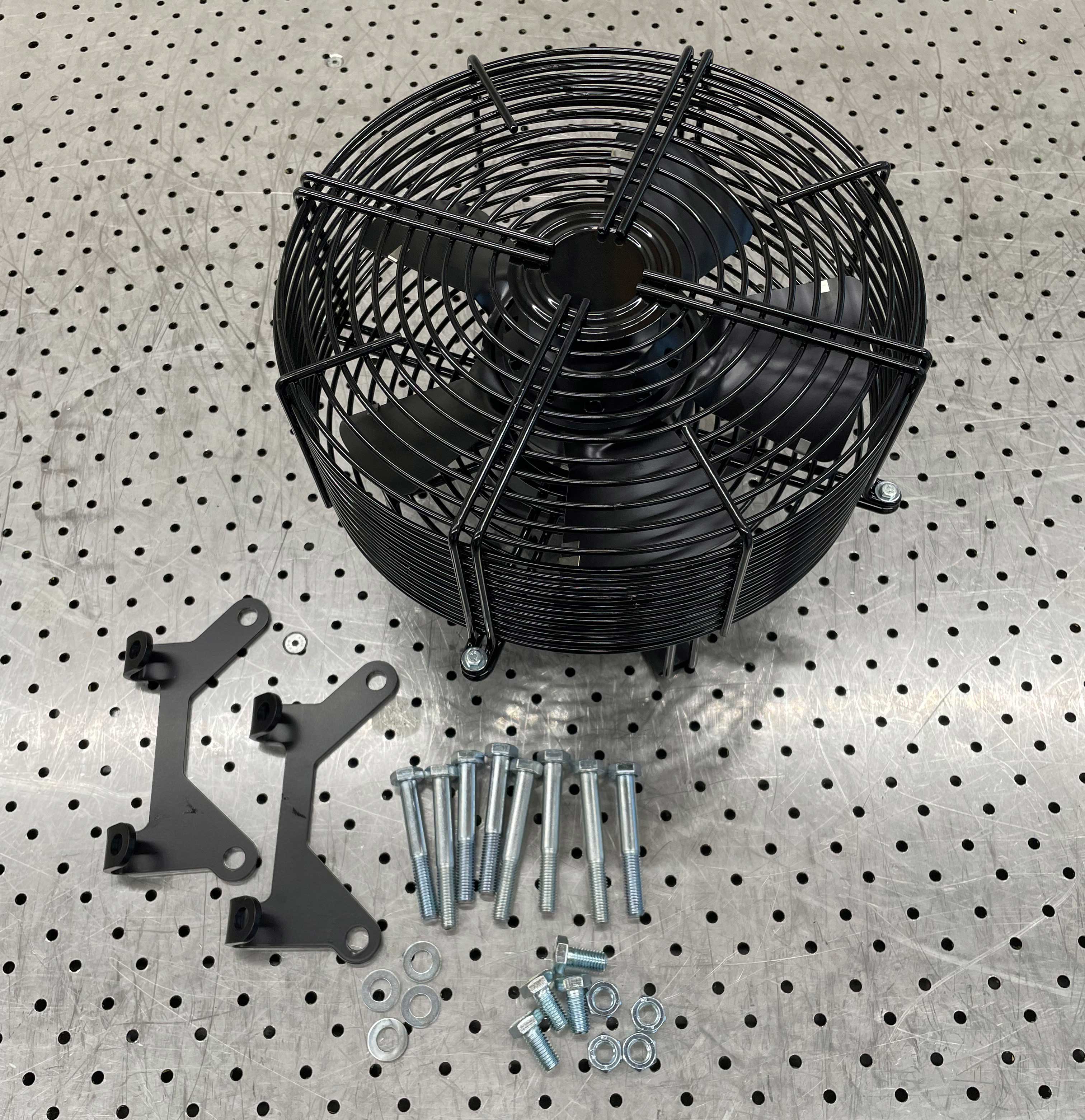

Zusatzventilator

Schrauben an den Zylinderköpfen entfernen

• 18 mm Steckschlüssel

Befestigungsbleche an die Zylinderköpfe montieren

• Mitgelieferte Schrauben verwenden!
• 18 mm Steckschlüssel
• Anzugsmoment: 80 Nm

Deckel des Anschlusskastens am Ventilator abnehmen

• Schraubenzieher TX20

Kabeladern am Ventilator anschließen

• Schlitzschraubenzieher

Deckel des Anschlusskastens am Ventilator montieren

• Schraubenzieher TX20

Ventilator auf den Verdichter aufsetzen

Ventilator anschrauben

Ventilator montieren

• 18 mm Steckschlüssel
• Drehmomentschlüssel
• Anzugsmoment: 36 Nm

Kabeladern des Zusatzventilators an Klemmleiste CN20 anschließen

• Schlitzschraubenzieher

Klemmleiste CN20, Klemme 5: "D03"

Klemmleiste CN20, Klemme 6: "N"
