Kältemitteleinspritzung (RI)
Verschlussstopfen entfernen und Gewinde reinigen
- Lappen und Tücher
- 13 mm Steckschlüssel / Schraubenschlüssel
Einspritzdüse montieren
Zur Abdichtung das konische Gewinde (1/8 NPTF) mit Dichtband umwickeln.
- 17 mm Steckschlüssel mit langem Steckschlüsseleinsatz
- Drehmomentschlüssel
- Anzugsmoment: 20 Nm
Einspritzventil montieren
- Schraubenschlüssel SW22 (mit Schraubenschlüssel SW17 gegenhalten)
- Drehmomentschlüssel
- Anzugsmoment 35 Nm

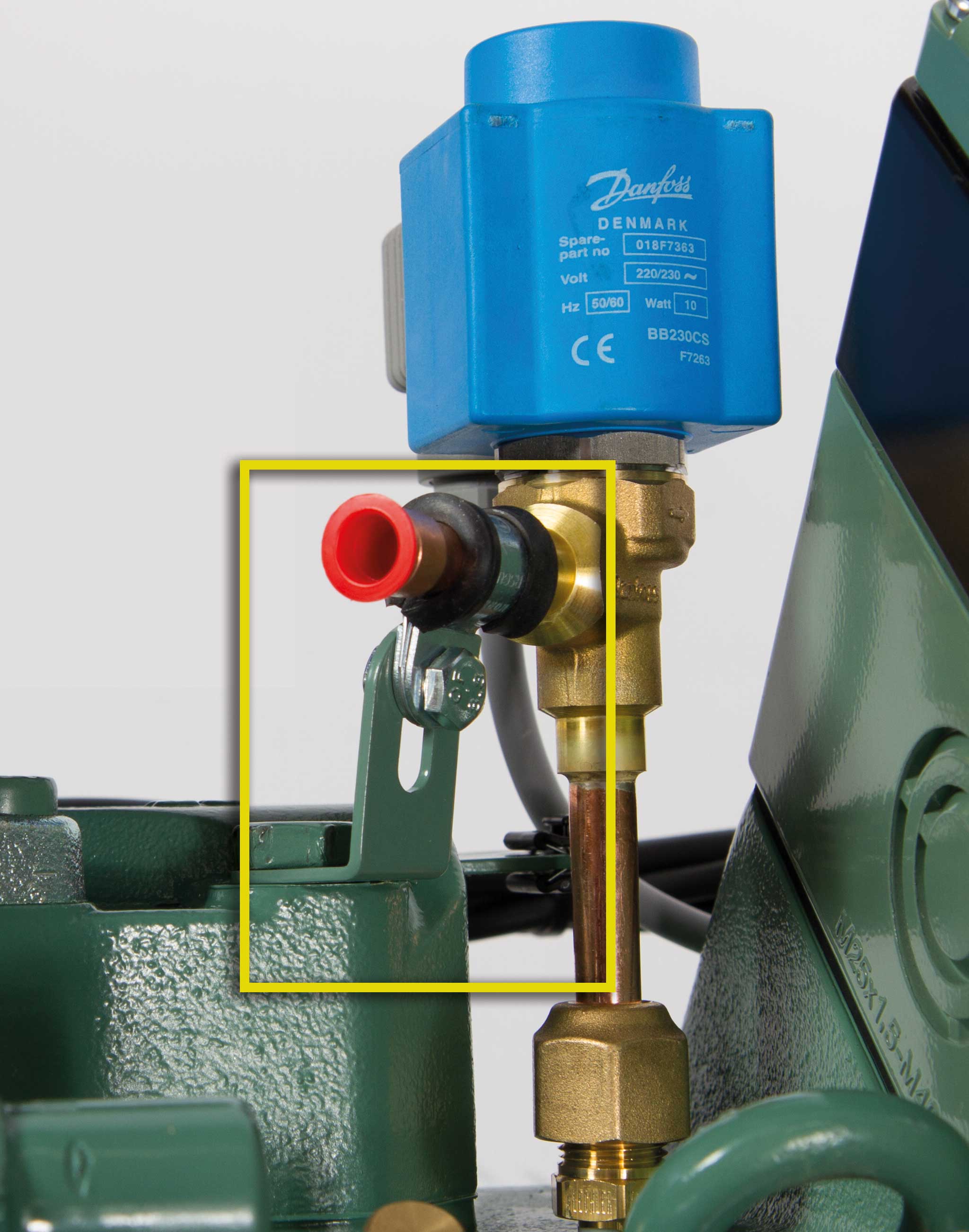

- Um undefinierte Schwingungen und Spannungen in der Verbindungsleitung zu vermeiden, Einspritzventil durch das Befestigungsblech am Zylinderkopf sichern.
Information
Bei der Position des Befestigungsblechs und der Rohrschelle am Zylinderkopf muss die Richtung des Rohreintritts am Ventil berücksichtigt werden.
Bei der Position des Befestigungsblechs und der Rohrschelle am Zylinderkopf muss die Richtung des Rohreintritts am Ventil berücksichtigt werden.
- Dazu die entsprechende Schraube am Zylinderkopf lösen. Wenn nötig, Distanzhülse einfügen.
- Befestigungsblech mit beiliegender, verlängerter Schraube wieder befestigen (Anzugsmoment 80 Nm) und Rohrschelle um Flüssigkeitsleitung festziehen.
- Magnetspule auf den Anker aufdrücken und einrasten.
- Gerätesteckdose mit Dichtung aufstecken und verschrauben (Anzugsmoment 5 Nm).
Dichtung der Gerätesteckdose aufstecken
- Schraubenzieher / Ratschenschlüssel mit Steckschlüssel für Schlitzschrauben
- Drehmomentschlüssel
- Anzugsmoment: 5 Nm
Magnetspule auf den Anker stecken
Kabeladern an Klemmleiste CN20 anschließen und Schutzleiter an Erdungsklemmleiste anschrauben
- Schlitzschraubenzieher
Klemmleiste CN20, Klemme 3: BRAUN: "D02"
Klemmleiste CN20, Klemme 4: BLAU: "N"
- Kreuzschlitzschraubenzieher Größe 2
Schutzleiter an Erdungsklemmleiste anschließen
Kabelverschraubungen im Anschluss schließen.
