Auswahl des Flüssigkeitsunterkühlers in der BITZER SOFTWARE
Ein ECO-Prozess im p, h-Diagramm ist in der folgenden Abbildung dargestellt:

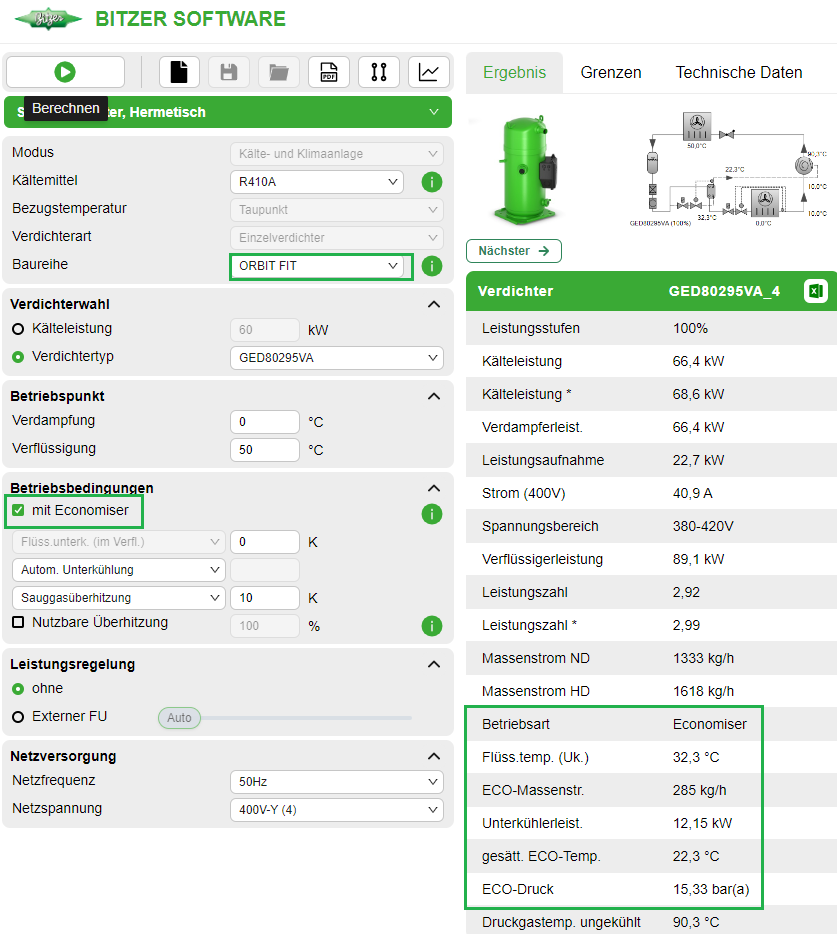

Relevante ECO-Leistungsdaten sind in der BITZER SOFTWARE erhältlich:
Die BITZER SOFTWARE gibt standardmäßig 10 K Temperaturdifferenz zwischen gesättigter ECO-Temperatur und unterkühlter Flüssigkeit vor, wenn "Autom. Unterkühlung" ausgewählt ist. Diese Temperaturdifferenz ist im oben stehenden Diagramm als Δteco bezeichnet.

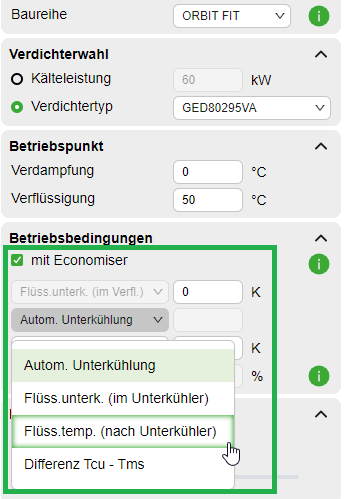

Anhand der Leistungsdaten des Flüssigkeitsunterkühlers kann anschließend ein Wärmeübertrager passender Größe gewählt werden, z.B. ebenfalls in der BITZER SOFTWARE. Danach müssen die Leistungsdaten des Verdichters mit angepassten Leistungsdaten des Flüssigkeitsunterkühlers erneut berechnet werden. Tatsächliche Unterschiede in Flüssigkeitsunterkühlung oder Temperatur müssen in der BITZER SOFTWARE angegeben werden:
