Einsatzgrenzen

Einleitung

Die IQ Produkte CSV, CM-RC-01, CM-RC-02, CM-SW-01 und SE-i1 verfügen über eine Einsatzgrenzüberwachung. Sie schützt den Verdichter vor extremen Betriebsbedingungen, ermöglicht aber auch den Empfang von Warnungen über Modbus, wenn sich der Betriebspunkt der Einsatzgrenze nähert.

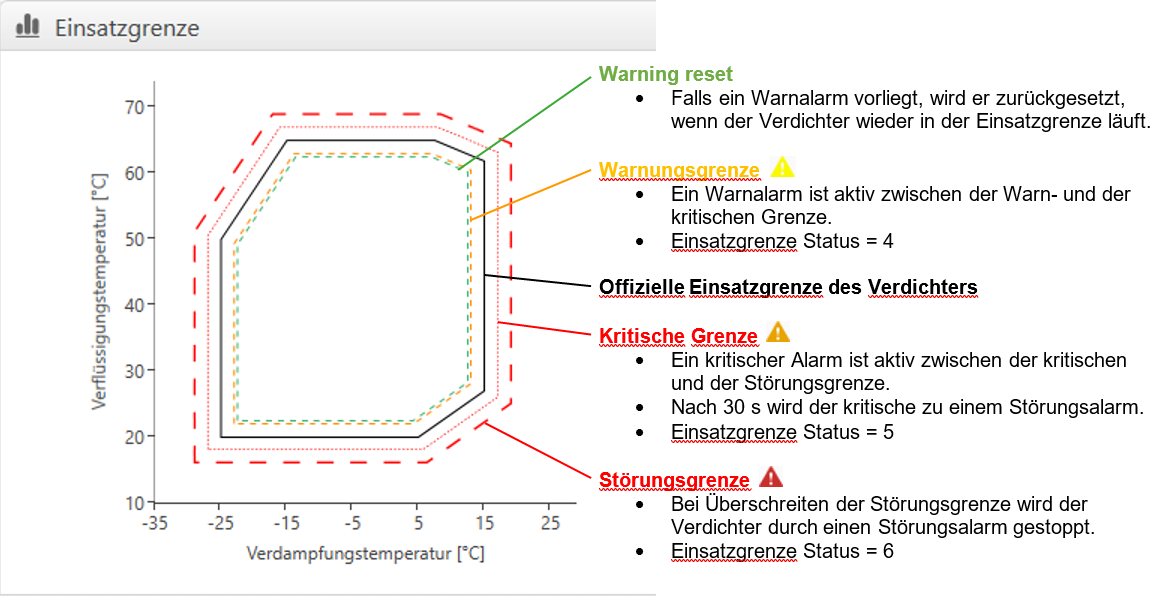

Beispielhafte Einsatzgrenzen mit Legende

Überblick der relevanten Modbus Register

Register	Name	Beschreibung	Typ
12005 (I)	Status	Status der Einsatzgrenze 0 = Verdichter gestoppt 1 = Verdichter läuft an (Einsatzgrenzüberwachung für 120 s deaktiviert) 2 = Verdichter läuft in der Einsatzgrenze (innerhalb der grünen gestrichelten Linie) 3 = Verdichter hält an (Einsatzgrenzüberwachung deaktiviert) 4 = Einsatzgrenzen-Warnung ist aktiv 5 = Einsatzgrenze kritisch ist aktiv 6 = Einsatzgrenzen-Störung ist aktiv 10 = Überwachung deaktiviert	uint8
12006 (I)	Zone	Zone, in der der Verdichter momentan läuft - oder, falls eine Störung aktiv ist, in welcher Zone der Betriebspunkt war, als die Störung gemeldet wurde. 0 = Innerhalb der Einsatzgrenze (grüne gestrichelte Linie) 1 = Niedrige Verdampfung, niedrige Verflüssigung 2 = Niedrige Verdampfung 3 = Niedrige Verdampfung, hohe Verflüssigung / Hochdruck 4 = Hohe Verflüssigung / Hochdruck 5 = Hohe Verdampfung, hohe Verflüssigung / Hochdruck 6 = Hohe Verdampfung 7 = Hohe Verdampfung, niedrige Verflüssigung 8 = Niedrige Verflüssigung 10 = Überwachung deaktiviert	uint8

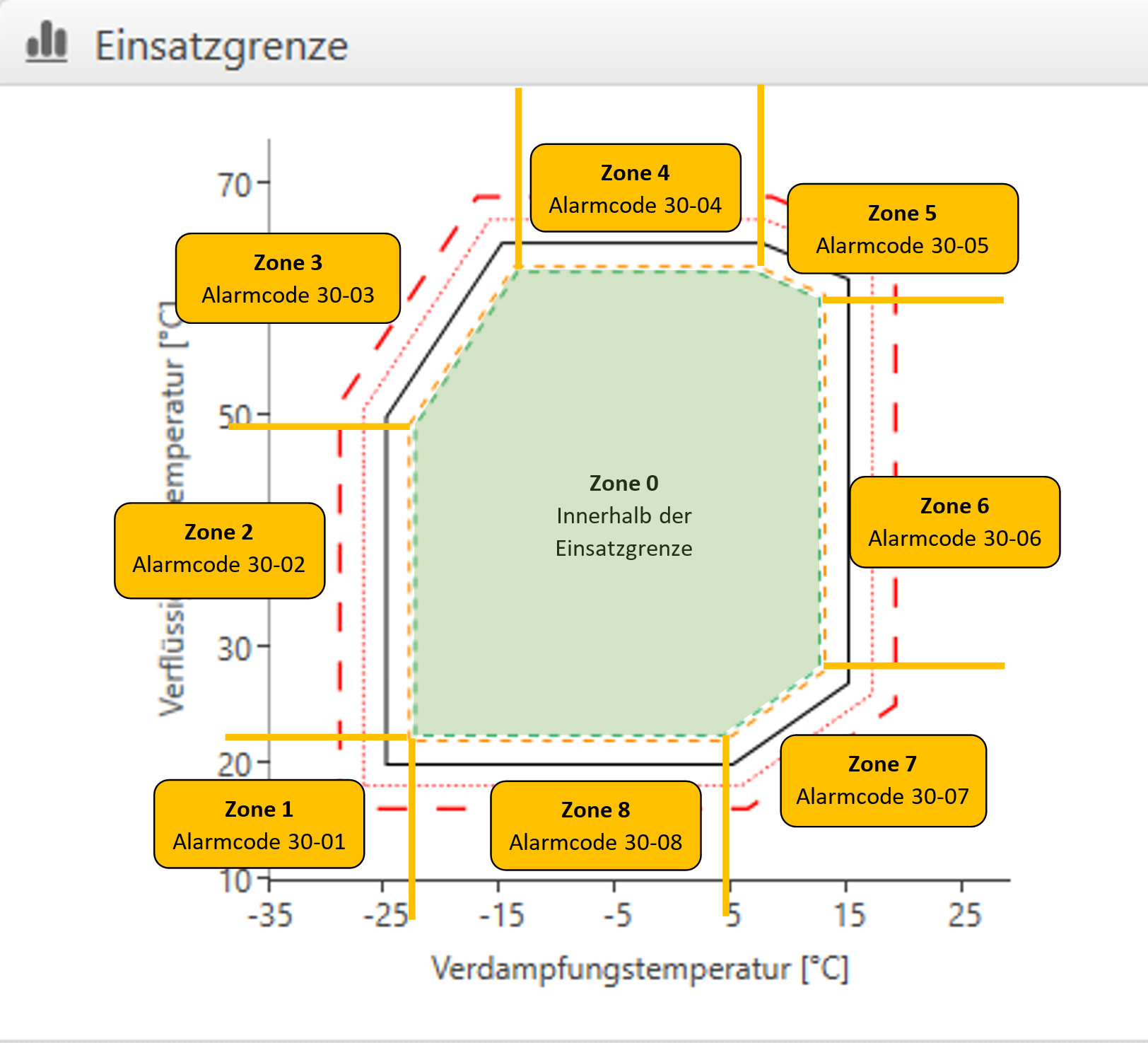

Zonen der EinsatzgrenzeSST: Verdampfungstemperatur ("saturated suction temperature")SDT: Verflüssigungstemperatur ("saturated discharge temperature") — Zonen der Einsatzgrenze
SST: Verdampfungstemperatur ("saturated suction temperature")
SDT: Verflüssigungstemperatur ("saturated discharge temperature")
