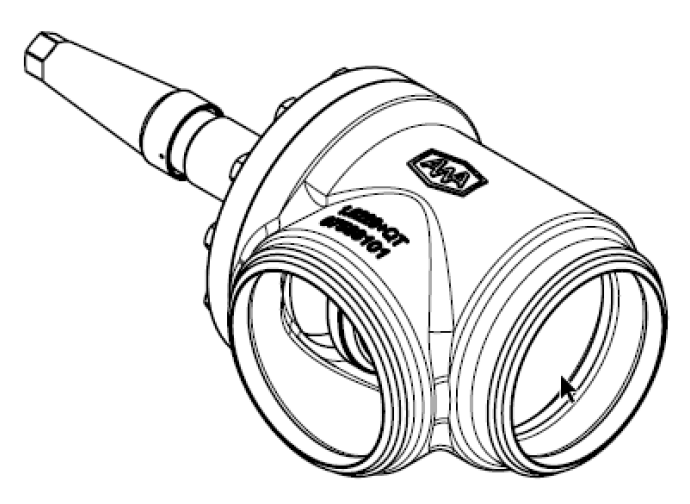

Ventil DN200 für R717
Teilenr. 361 375 04
Maße:
A | Außendurchmesser am Rohreinsteckende (beide Anschweißenden) | 223 mm |
B | Innendurchmesser am Rohreinsteckende (beide Anschweißenden) | 204,9 mm |
C | Durchmesser Rohranschlag, gestuft | – |
Durchmesser der passenden Stahlrohre zum Schweißen | 219,1 mm (DN200) | |
PS40|DN200|GGxx|XX|180 | ||
Je nach Montagerichtung ist eine gewisse Bodenfreiheit nötig!
Anschlüsse mit gleichen Maßen sind nicht beliebig austauschbar!
Häufig gibt es Buchsen, Flansche, Rohranschlüsse oder Ventile mit ähnlichen Maßen, die aber nicht unbedingt bei den gleichen Produkten (Verdichter, Druckbehälter etc.) einsetzbar sind! Welche Anschlüsse für das jeweilige Produkt erhältlich sind, ist in den entsprechenden Tabellen aufgeführt.
Im Gegensatz zur Erstbestellung wird bei den Ersatzteilen nicht zwischen R717 und anderen Kältemitteln unterschieden: Es werden nur Ventile geliefert, die auch für R717 geeignet sind, daher wiederholen sich die Teilenummern.
Anzugsmomente für Schraubverbindungen entsprechend Wartungsanleitung AW-100 beachten!
