Verflüssiger

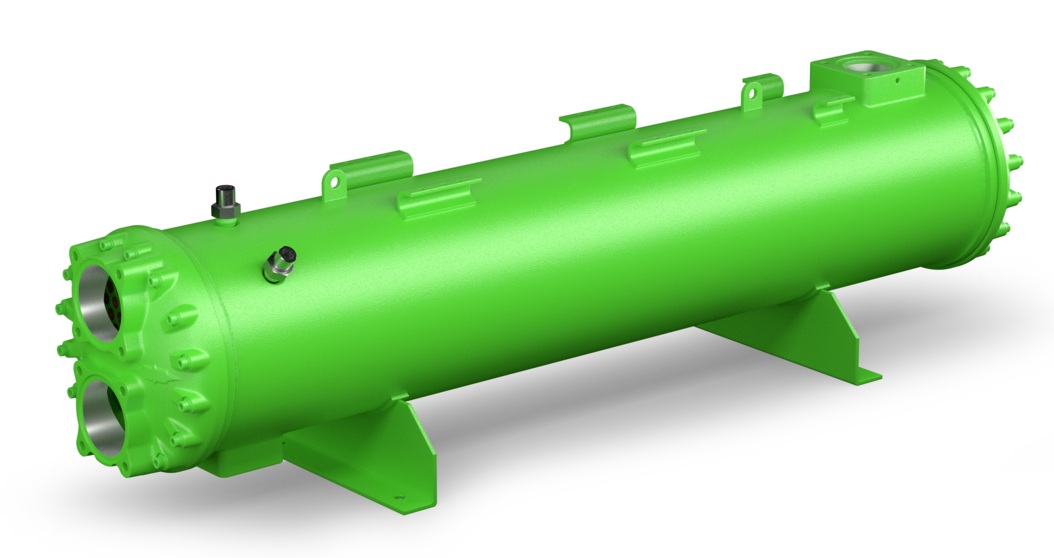

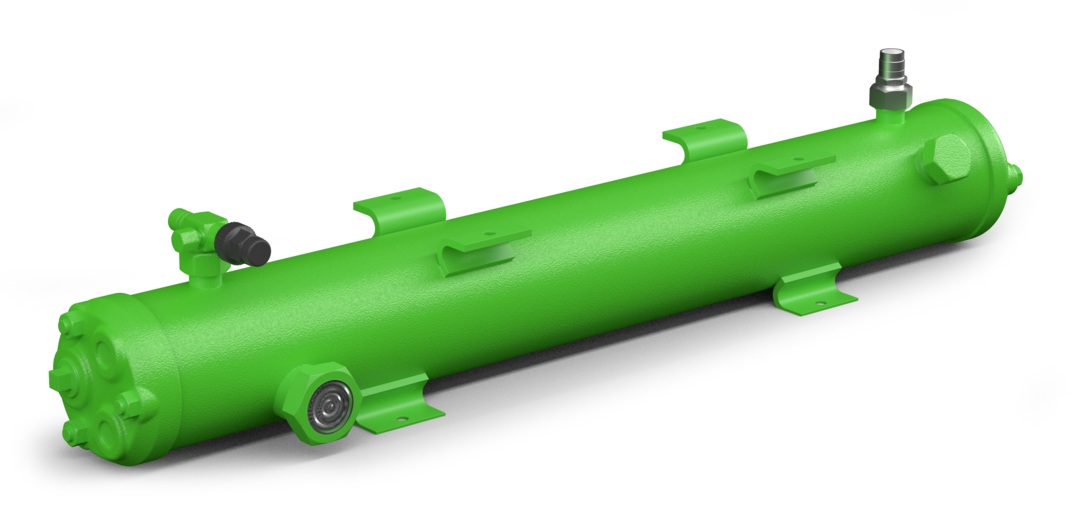

Beispiel: wassergekühlter Verflüssiger KE3215 Seitenansicht

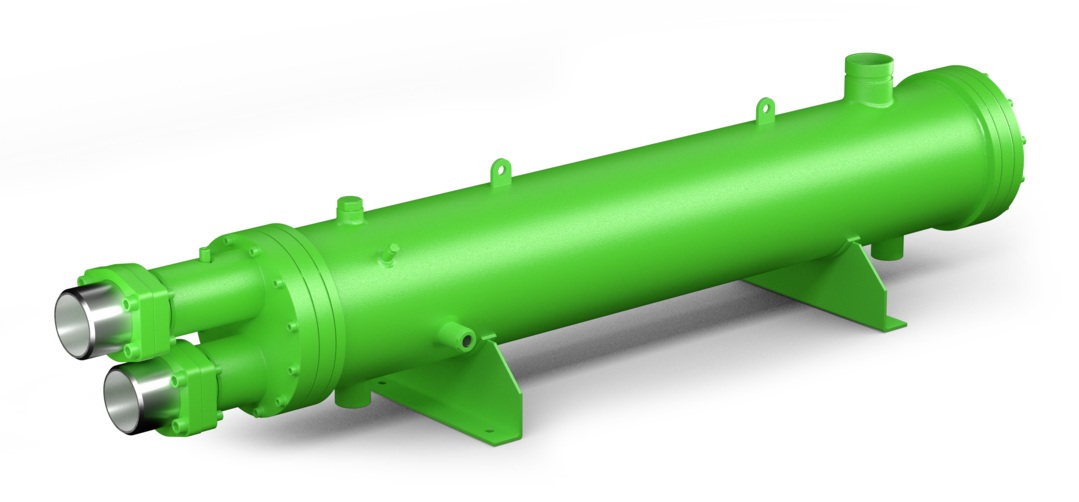

Beispiel: seewassergekühlter Verflüssiger K4803TB Schnittmodell

Alle Anschlüsse zu den Rohren hin sind aus Stahl.

Weitere Anschlüsse sind ggf. auf Anfrage erhältlich, für die Typen CRF, CXP, CRM, CXPM sind Anschlüsse grundsätzlich auf Anfrage erhältlich.

Für die Anschlüsse der KE und KF Typen siehe

DB-230: Betriebsanleitung Wassergekühlte Bünderohrverflüssiger (KE, KF)

Für normales / technisches Wasser

Anschlüsse und Absperrventile für wassergekühlte Verflüssiger für normales / technisches Wasser. Die Bezeichnungen und Zuordnungen entsprechen denen in der Bitzer Preisliste.
P bezeichnet jeweils die Variante für Kohlenwasserstoffe.
S: Standard
O: Option
*: Option ist für die P-Variante (für Kohlenwasserstoffe) nicht vorhanden.
Verflüssiger	Anschluss	D10L	D12L	D16L	D22L	D28L	D35L	D42L	D54L	D76L	D108L/ DN100
K033N(P) K033H K073H(P)	Eintritt		S: Rohr-anschluss O: Ventil*	O: Rohr-anschluss
K033N(P) K033H K073H(P)	Austritt	S: Ventil
K123H(P)	Eintritt			S: Rohr-anschluss O: Ventil*
K123H(P)	Austritt		S: Ventil
K203H(P)	Eintritt			S: Rohr-anschluss	O: Rohr-anschluss
K203H(P)	Austritt			S: Ventil
K283H(P)	Eintritt				S: Rohr-anschluss O: Ventil*	O: Rohr-anschluss
K283H(P)	Austritt				S: Ventil
K373H(P)	Eintritt					S: Rohr-anschluss O: Ventil*	O: Rohr-anschluss
K373H(P)	Austritt				S: Ventil
K573H(P) K813H(P)	Eintritt						S: Rohr-anschluss O: Ventil*
K573H(P) K813H(P)	Austritt					S: Ventil
K1053H(P) K1353T(P)	Eintritt							S: Rohr-anschluss O: Ventil*
	Austritt						S: Ventil O: Rohr-anschluss
	2. Austritt						O: Verschluss-mutter O: Rohr-anschluss O: Ventil
K1973T(P)	Eintritt								S: Buchse O: Ventil*
	Austritt							S: Ventil O: Rohr-anschluss
	2. Austritt							O: Verschluss-mutter O: Rohr-anschluss O: Ventil
K2923T(P)	Eintritt								S: Buchse O: Ventil*
	Austritt								S: Ventil O: Buchse
	2. Austritt								O: Blind-flansch O: Buchse O: Ventil
K3803T(P) K4803T(P)	Eintritt									S: Buchse O: Ventil*
	Austritt									S: Ventil O: Buchse
	2. Austritt									O: Blind-flansch O: Buchse O: Ventil
K6703N K6703T K8503N K8503T	Eintritt										S: Buchse
K6703N K6703T K8503N K8503T	Austritt									S: Ventil

Für Seewasser

Anschlüsse und Absperrventile für wassergekühlte Verflüssiger für Seewasser. Die Bezeichnungen und Zuordnungen entsprechen denen in der Bitzer Preisliste.
P bezeichnet jeweils die Variante für Kohlenwasserstoffe.
S: Standard
O: Option
*: Option ist für die P-Variante (für Kohlenwasserstoffe) nicht vorhanden.
Verflüssiger	Anschluss	D10L	D12L	D16L	D22L	D28L	D35L	D42L	D54L	D76L	D108L / DN100
K033NB(P) K033HB K073HB(P)	Eintritt		S: Rohr-anschluss O: Ventil*	O: Rohr-anschluss
K033NB(P) K033HB K073HB(P)	Austritt	S: Ventil
K123HB(P)	Eintritt			S: Rohr-anschluss O: Ventil*
	Austritt		S: Ventil
	2. Austritt				S: Verschluss-mutter O: Ventil
K203HB(P)	Eintritt			S: Rohr-anschluss	O: Rohr-anschluss
	Austritt			S: Ventil
	2. Austritt				S: Verschluss-mutter O: Ventil
K283HB(P)	Eintritt				S: Rohr-anschluss O: Ventil*	O: Rohr-anschluss
	Austritt				S: Ventil
	2. Austritt				S: Verschluss-mutter O: Ventil
K373HB(P)	Eintritt					S: Rohr-anschluss O: Ventil*	O: Rohr-anschluss
	Austritt				S: Ventil
	2. Austritt					S: Verschluss-mutter O: Ventil
K573HB(P) K813HB(P)	Eintritt						S: Rohr-anschluss O: Ventil*
	Austritt					S: Ventil
	2. Austritt					S: Verschluss-mutter O: Ventil
K1053HB(P)	Eintritt							S: Rohr-anschluss O: Ventil*
	Austritt						S: Ventil O: Rohr-anschluss
	2. Austritt						S: Verschluss-mutter O: Rohr-anschluss O: Ventil
K1353TB(P)	Eintritt							S: Rohr-anschluss O: Ventil*
	Austritt						S: Ventil O: Rohr-anschluss
	2. Austritt						S: Verschluss-mutter O: Rohr-anschluss O: Ventil
K1973TB(P)	Eintritt								S: Buchse O: Ventil*
	Austritt							S: Ventil O: Rohr-anschluss
	2. Austritt							S: Verschluss-mutter O: Rohr-anschluss O: Ventil
K2923TB(P)	Eintritt								S: Buchse O: Ventil*
	Austritt								S: Ventil O: Buchse
	2. Austritt								S: Blind-flansch O: Buchse O: Ventil
K3803TB(P) K4803TB(P)	Eintritt									S: Buchse O: Ventil*
	Austritt									S: Ventil O: Buchse
	2. Austritt									S: Blind-flansch O: Buchse O: Ventil
K6703NB K6703TB K8503NB K8503TB	Eintritt										S: Buchse
	Austritt									S: Ventil
	2. Austritt									S: Blind-flansch O: Ventil
