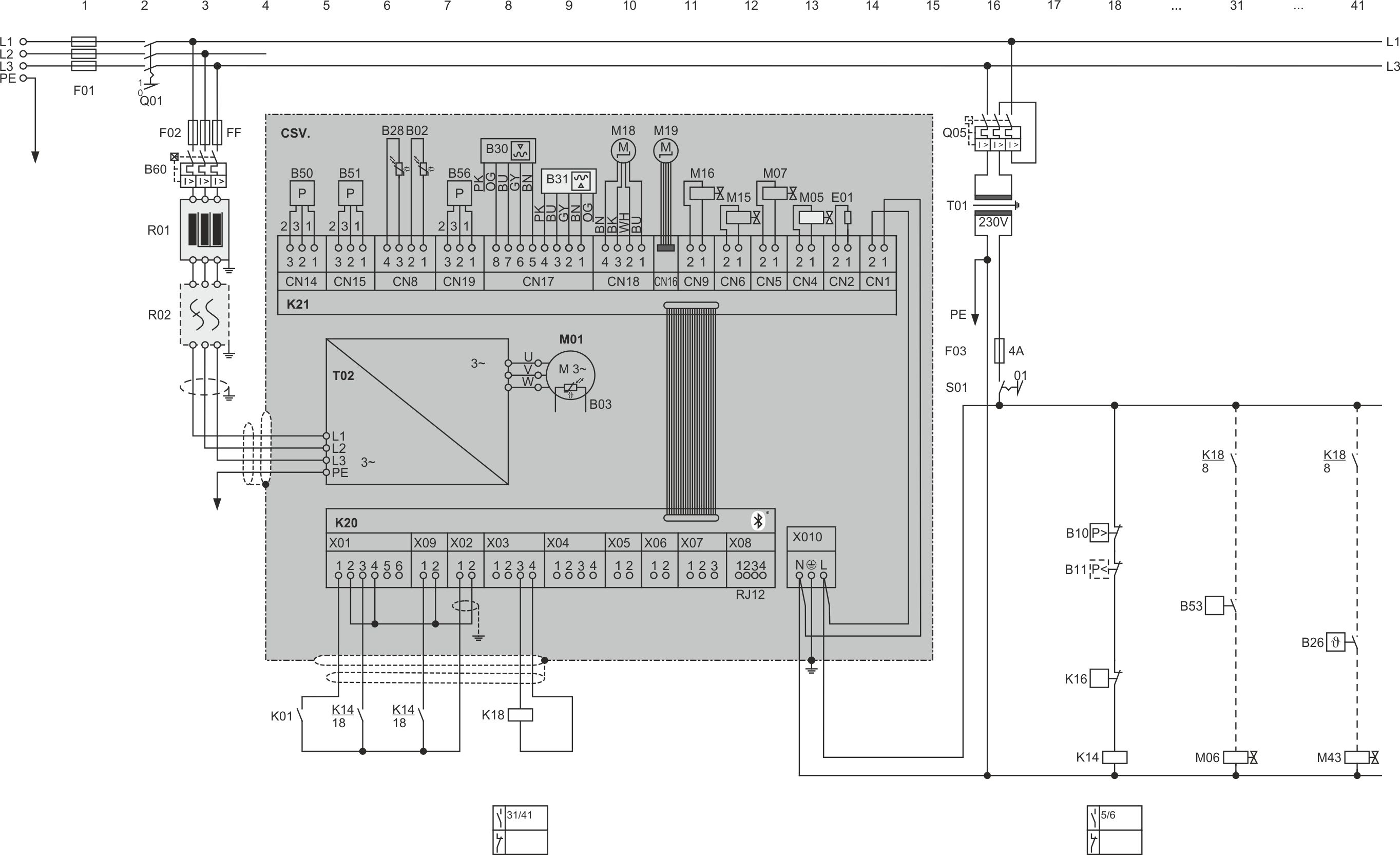

Série CSV. avec STO
Les deux composants représentés en gris clair sur la carte d'extension (K21) sont des options pouvant être installées a posteriori : le contrôleur de niveau d'huile pour le niveau maximal (B31) peut être installé a posteriori sur tous les types de compresseurs, tandis que la vanne magnétique LI (M07) ne peut l'être que sur les modèles CSVH.
Dernière modification du schéma :
12.05.2026
Abbr. | Composant |
|---|---|
B02 | Sonde de température du gaz de refoulement |
B03 | Sonde de température dans le moteur |
B10 | Pressostat haute pression |
B11 | Pressostat basse pression |
B26 | Thermostat de commande pour injection d'huile additionnelle, CSV.: pour refroidissement d'huile |
B28 | Sonde de température à la sortie de la plaque de refroidissement |
B30 | Contrôleur de niveau d'huile |
B31 | Contrôleur de niveau d'huile pour niveau maximal |
B50 | Transmetteur de haute pression |
B51 | Transmetteur de basse pression |
B53 | Mise en marche d'ECO |
B56 | Transmetteur de pression à la sortie de la plaque de refroidissement |
B60 | Dispositif de protection contre les surcharges |
E01 | Réchauffeur d'huile |
F01 | Fusible principal |
F02 | Fusible du compresseur |
F03 | Fusible du circuit de commande |
K01 | Régulateur supérieur |
K14 | Relais auxiliaire |
K16 | Fonction de protection selon les besoins du client |
K18 | Relais auxiliaire : CF émet tension de puissance/champ tournante pour moteur |
K20 | Carte de commande |
K21 | Carte d'extension |
M01 | Moteur du compresseur |
M05 | VM pour injection de liquide avec vanne d'injection LI, RI ou CIC |
M06 | VM pour économiseur (ECO) |
M07 | VM pour refroidissement du CF |
M15 | VM pour Vi+ |
M16 | VM pour Vi- |
M18 | Vanne de pression d'évaporateur électronique pour la plaque de refroidissement |
M19 | Détendeur électronique pour la plaque de refroidissement |
M43 | VM pour conduite du refroidisseur d'huile |
Q01 | Interrupteur principal |
Q02 | Contacteur pour premier bobinage (PW) ou contacteur principal (Y/Δ) ou contacteur du compresseur (démarrage direct) |
Q05 | Fusible du transformateur de commande |
R01 | Self de réactance à courant de réseau |
R02 | Filtre de radiofréquence |
S01 | Commutateur de commande (marche/arrêt) |
T01 | Transformateur de commande (exemple pour 230 V, requis suivant à EN60204-1) |
T02 | Convertisseur de fréquences (CF) |
Les couleurs des câbles sont notées conformément à la norme IEC DIN60757.
