OS.85 mit SE-B*, Y/Δ-Anlauf, 4-stufige Leistungsregelung

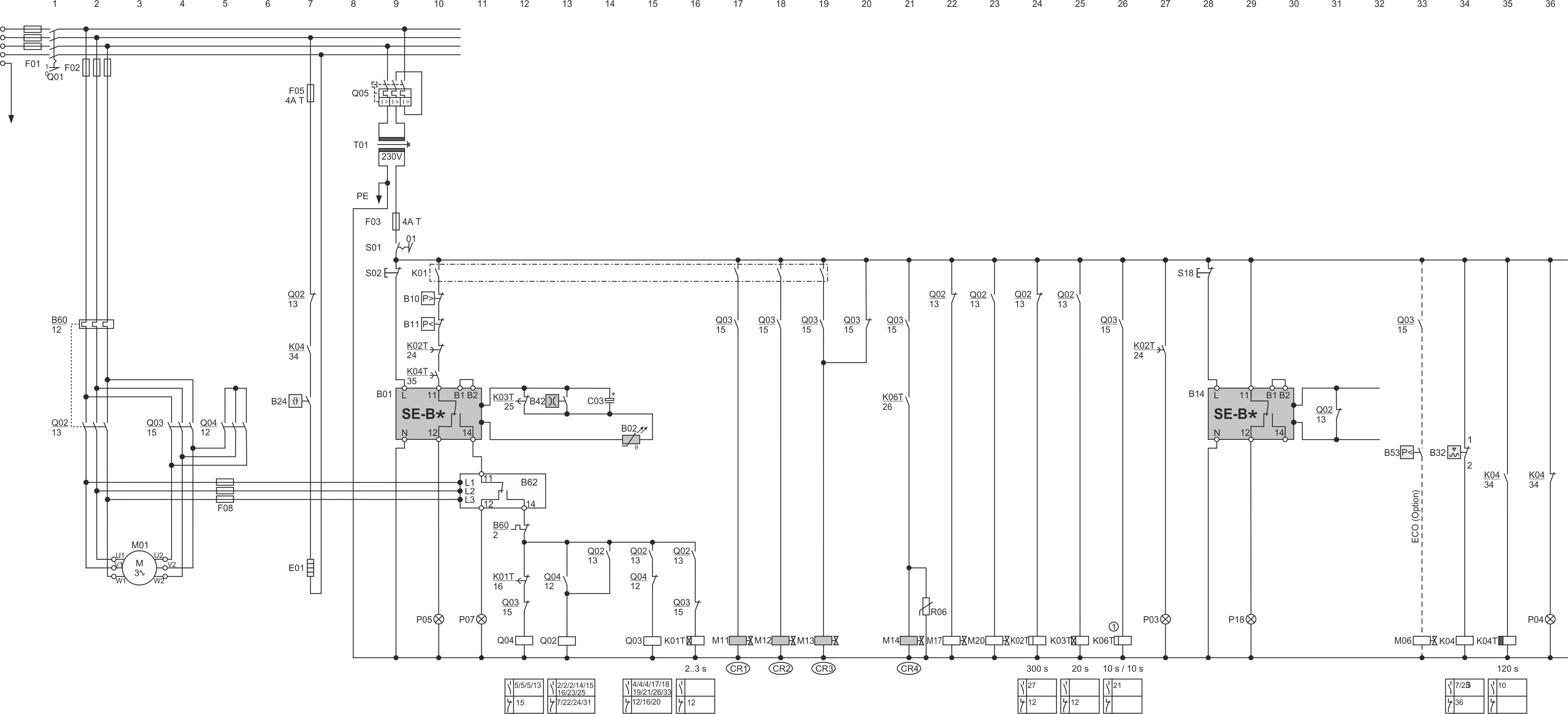

Offene Schraubenverdichter OS.85 mit Schutzgerät SE-B*, Stern-Dreieck-Anlauf und 4-stufiger Leistungsregelung. Optionen sind mit gestrichelten Linien dargestellt.Die Polung der orangenen Anschlusskabel am SE-B* Schutzgerät muss mit einem Messgerät ermittelt werden.(1): einstellbares Zeittaktrelais 10 s / 10 s
Offene Schraubenverdichter OS.85 mit Schutzgerät SE-B*, Stern-Dreieck-Anlauf und 4-stufiger Leistungsregelung. Optionen sind mit gestrichelten Linien dargestellt.
Die Polung der orangenen Anschlusskabel am SE-B* Schutzgerät muss mit einem Messgerät ermittelt werden.
(1): einstellbares Zeittaktrelais 10 s / 10 s

Letzte Bearbeitung des Bilds:

13.04.2022

Abk.

Bauteil

B01

Verdichterschutzgerät

B02

Druckgas-/Öltemperaturfühler

B10

Hochdruckschalter

B11

Niederdruckschalter

B24

Ölthermostat

B32

Ölniveauwächter am Ölabscheider

B42

Öldurchflusswächter

B53

ECO-Zuschaltung

B60

Überlastschutzeinrichtung

B62

Drehrichtungsüberwachung

C03

Elektrolytkondensator

E01

Ölheizung

F01

Hauptsicherung

F02

Verdichtersicherung

F03

Steuerkreissicherung

F05

Sicherung der Ölheizung

F08

Sicherung der Drehrichtungsüberwachung

K01

Übergeordneter Regler

K01T

Zeitrelais für Teilwicklungsanlauf oder für Stern-Dreieck-Anlauf

K02T

Zeitrelais für minimale Verdichterstillstandszeit

K03T

Zeitrelais für Störung der Ölversorgung

K04

Hilfsrelais für Ölüberwachung

K04T

Zeitrelais für Ölniveauwächter

M01

Verdichtermotor

M06

MV für Economiser (ECO)

M11

MV für Leistungsregler 1, CR1, CR+, CRII-2 oder Anlaufentlastung

M12

MV für Leistungsregler 2, CR2, CR- oder CRII-1

M17

MV für Stillstandsbypass

M20

MV für Flüssigkeitsleitung

M40

MV in der Öleinspritzleitung

P04

Leuchte: Störung der Ölversorgung

P05

Leuchte: Verdichterstörung

P07

Leuchte: falsche Drehrichtung

P18

Leuchte: Ölfilterstörung

Q01

Hauptschalter

Q02

Schütz für erste Teilwicklung (PW) oder Hauptschütz (Y/Δ) oder Verdichterschütz bei Direktanlauf

Q03

Schütz für zweite Teilwicklung (PW) oder Dreieckschütz (Y/Δ)

Q04

Sternschütz (Y/Δ)

Q05

Steuertransformatorsicherung

R06

Entstörglied (bei Bedarf, z. B. Murr Elektronik)

S01

Steuerschalter (ein/aus)

S02

Entriegelung der Verdichtersicherheitskette

S18

Entriegelung der Ölfilterüberwachung

T01

Steuertransformator (Beispiel für 230 V, erforderlich gemäß EN60204-1)
