HS.53 .. 74 mit VARIPACK und SE-i1

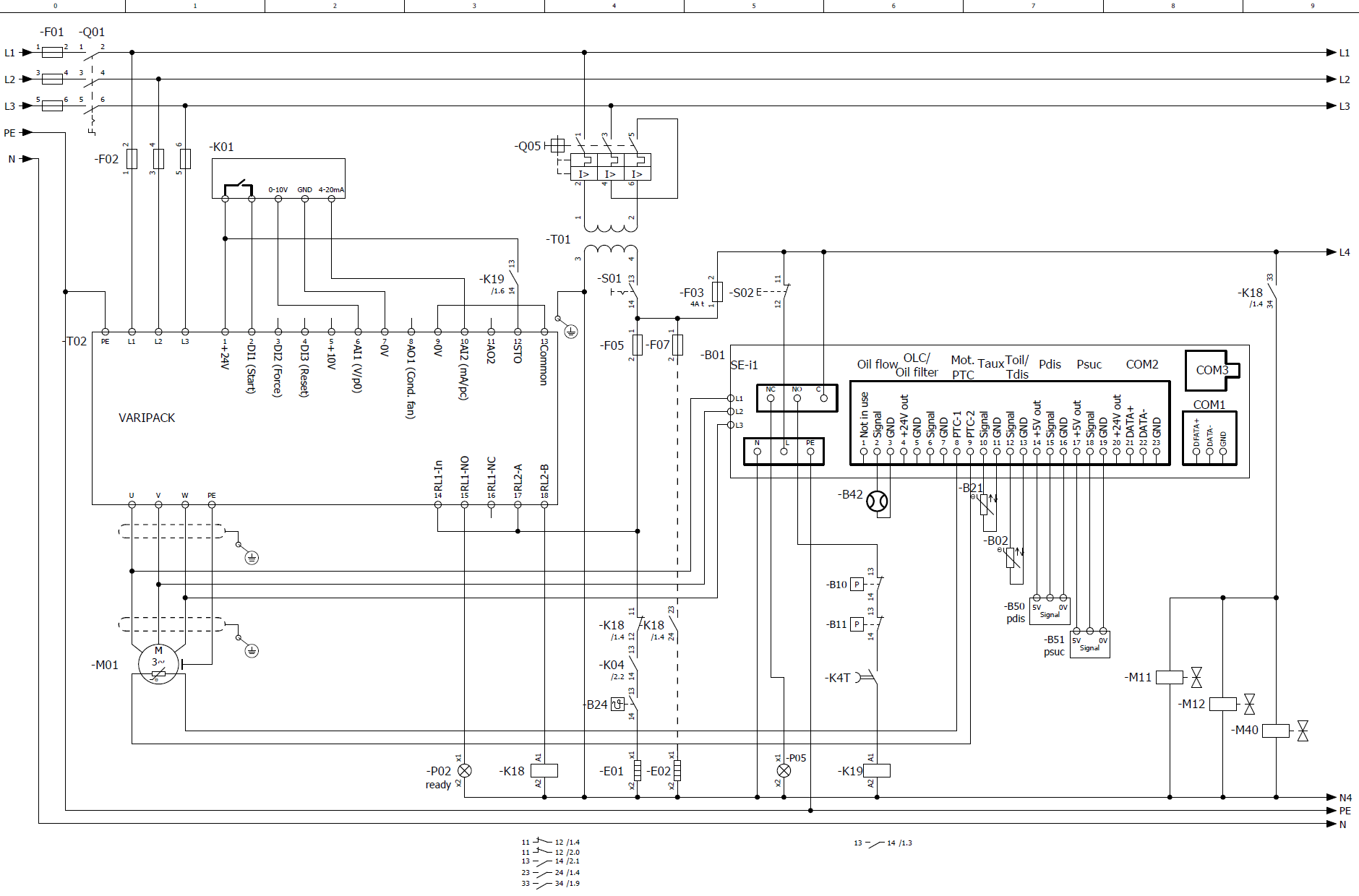

HS.53 .. HS.74-Schraubenverdichter ohne Erweiterungsmodul
HS.53 .. HS.74-Schraubenverdichter ohne Erweiterungsmodul

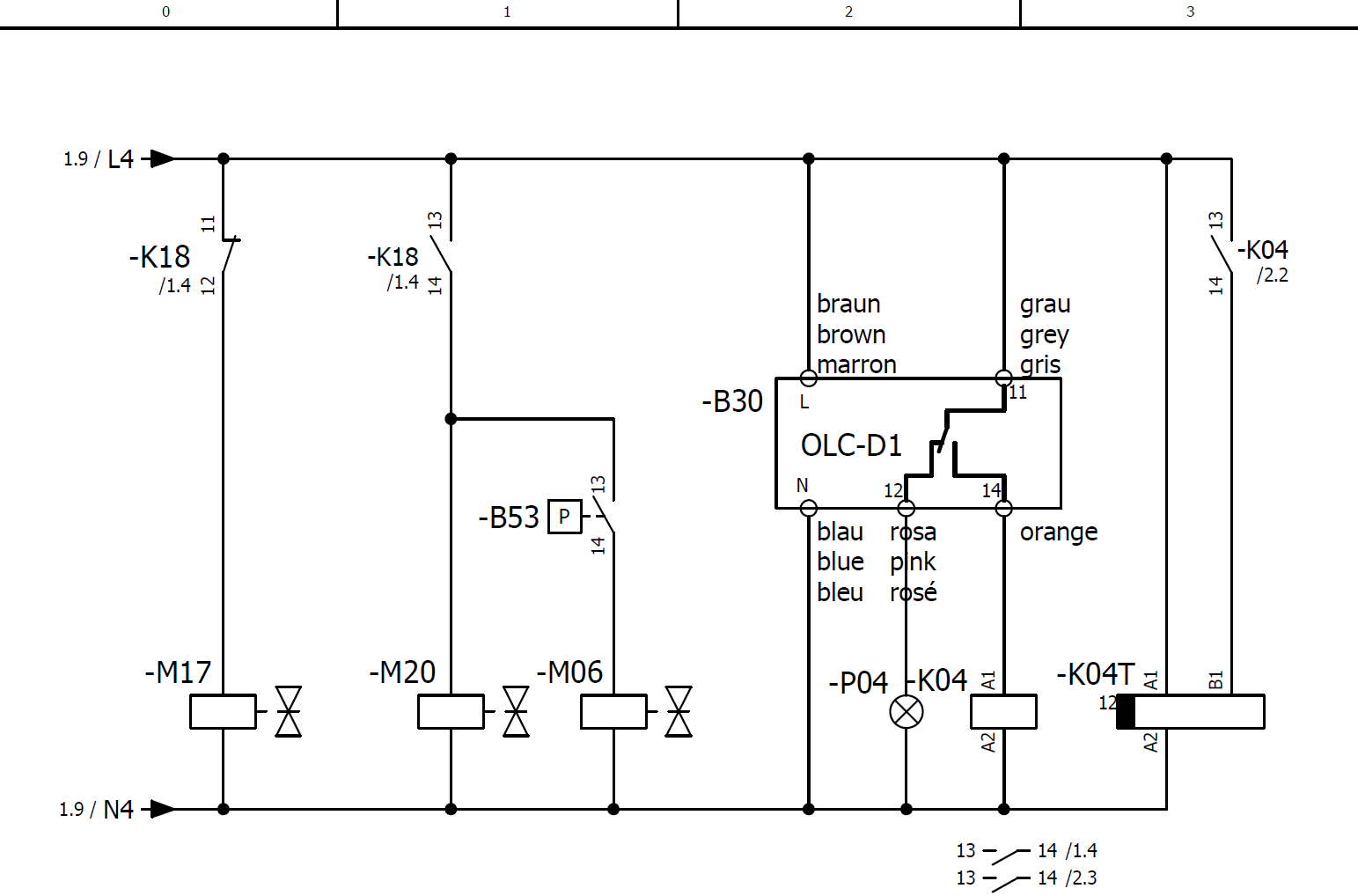

Ölüberwachung HS.53 .. HS.74-Schraubenverdichter
Ölüberwachung HS.53 .. HS.74-Schraubenverdichter

Letzte Bearbeitung des Bilds:

13.07.2021

Abk.

Bauteil

B01

Verdichterschutzgerät

B02

Druckgas-/Öltemperaturfühler

B10

Hochdruckschalter

B11

Niederdruckschalter

B12

Öldifferenzdruckschalter

B21

Optionaler Temperaturfühler

B24

Ölthermostat

B30

Ölniveauwächter

B41

Ölfilterüberwachung

B42

Öldurchflusswächter

B50

Hochdruckmessumformer

B51

Niederdruckmessumformer

B53

ECO-Zuschaltung

E01

Ölheizung

E02

Anschlusskastenheizung

F01

Hauptsicherung

F02

Verdichtersicherung

F03

Steuerkreissicherung

F05

Sicherung der Ölheizung

F07

Sicherung der Anschlusskastenheizung

K01

Übergeordneter Regler

K04

Hilfsrelais für Ölüberwachung

K04T

Zeitrelais für Ölniveauwächter

K14

Hilfsrelais

K18

Hilfsrelais: FU gibt Leistungsspannung/Drehfeld für Motor aus

K19

Hilfsrelais: Sicherheitskette ist freigeschaltet

K23

Erweiterungsmodul

M01

Verdichtermotor

M03

Ventilator 1

M06

MV für Economiser (ECO)

M11

MV für Leistungsregler 1, CR1, CR+, CRII-2 oder Anlaufentlastung

M12

MV für Leistungsregler 2, CR2, CR- oder CRII-1

M13

MV für Leistungsregler 3, CR3 oder CRII-3

M14

MV für Leistungsregler CR4

M17

MV für Stillstandsbypass

M20

MV für Flüssigkeitsleitung

M40

MV in der Öleinspritzleitung

P02

Leuchte: Verdichter ist betriebsbereit

P04

Leuchte: Störung der Ölversorgung

P05

Leuchte: Verdichterstörung

Q01

Hauptschalter

Q05

Steuertransformatorsicherung

S01

Steuerschalter (ein/aus)

S02

Entriegelung der Verdichtersicherheitskette

S04

Entriegelung der Ölüberwachung

S13

Verflüssigungstemperatur: Umschaltung auf 2. Sollwert

S14

Verdampfungstemperatur: Umschaltung auf 2. Sollwert

T01

Steuertransformator (Beispiel für 230 V, erforderlich gemäß EN60204-1)

T02

Frequenzumrichter (FU)
