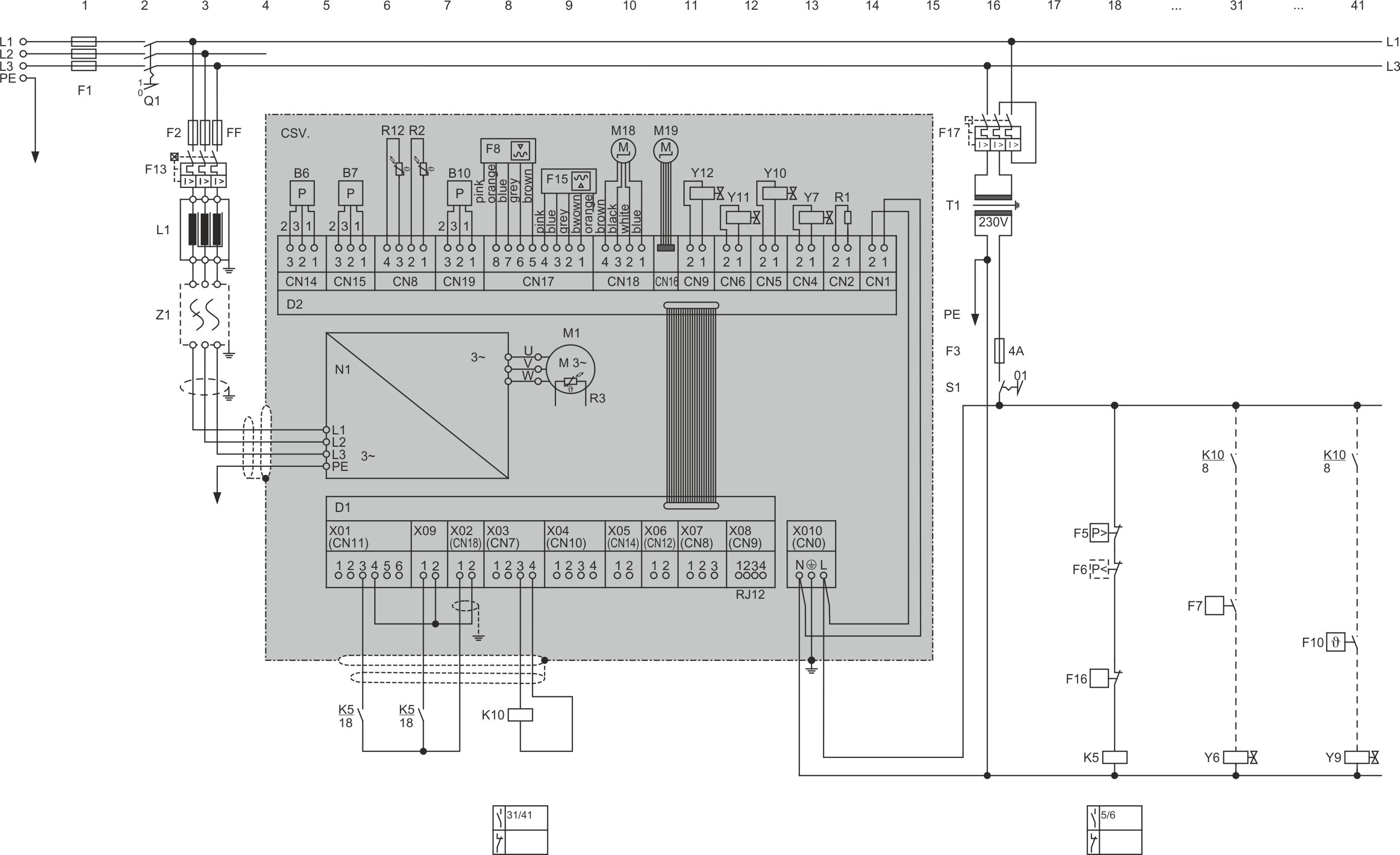

CSV. mit STO
Die beiden an der Erweiterungskarte (K21) hellgrau dargestellten Bauteile sind nachrüstbare Optionen: Der Ölniveauwächter für das maximale Ölniveau (B31) kann bei allen Verdichtertypen nachgerüstet werden, das LI-Magnetventil (M07) nur bei CSVH-Typen.
Letzte Bearbeitung des Bilds:
12.05.2026
Abk. | Bauteil |
|---|---|
B02 | Druckgastemperaturfühler |
B03 | Temperaturfühler im Motor |
B10 | Hochdruckschalter |
B11 | Niederdruckschalter |
B26 | Steuerthermostat für zusätzliche Öleinspritzung, CSV.: für Ölkühlung |
B28 | Temperaturfühler am Kühlplattenaustritt |
B30 | Ölniveauwächter |
B31 | Ölniveauwächter für maximales Ölniveau |
B50 | Hochdruckmessumformer |
B51 | Niederdruckmessumformer |
B53 | ECO-Zuschaltung |
B56 | Druckmessumformer am Kühlplattenaustritt |
B60 | Überlastschutzeinrichtung |
E01 | Ölheizung |
F01 | Hauptsicherung |
F02 | Verdichtersicherung |
F03 | Steuerkreissicherung |
K01 | Übergeordneter Regler |
K14 | Hilfsrelais |
K16 | Schutzfunktion nach Kundenwunsch |
K18 | Hilfsrelais: FU gibt Leistungsspannung/Drehfeld für Motor aus |
K20 | Steuerkarte |
K21 | Erweiterungskarte |
M01 | Verdichtermotor |
M05 | MV für Kältemitteleinspritzung mit LI-, RI- oder CIC-Einspritzventil |
M06 | MV für Economiser (ECO) |
M07 | MV für FU-Kühlung |
M15 | MV für Vi+ |
M16 | MV für Vi- |
M18 | Elektronisches Verdampferdruckventil für die Kühlplatte |
M19 | Elektronisches Expansionsventil für die Kühlplatte |
M43 | MV für Ölkühlerleitung |
Q01 | Hauptschalter |
Q02 | Schütz für erste Teilwicklung (PW) oder Hauptschütz (Y/Δ) oder Verdichterschütz bei Direktanlauf |
Q05 | Steuertransformatorsicherung |
R01 | Netzdrossel |
R02 | Hochfrequenzfilter |
S01 | Steuerschalter (ein/aus) |
T01 | Steuertransformator (Beispiel für 230 V, erforderlich gemäß EN60204-1) |
T02 | Frequenzumrichter (FU) |
Die Kabelfarben sind entsprechend IEC DIN60757 notiert.
