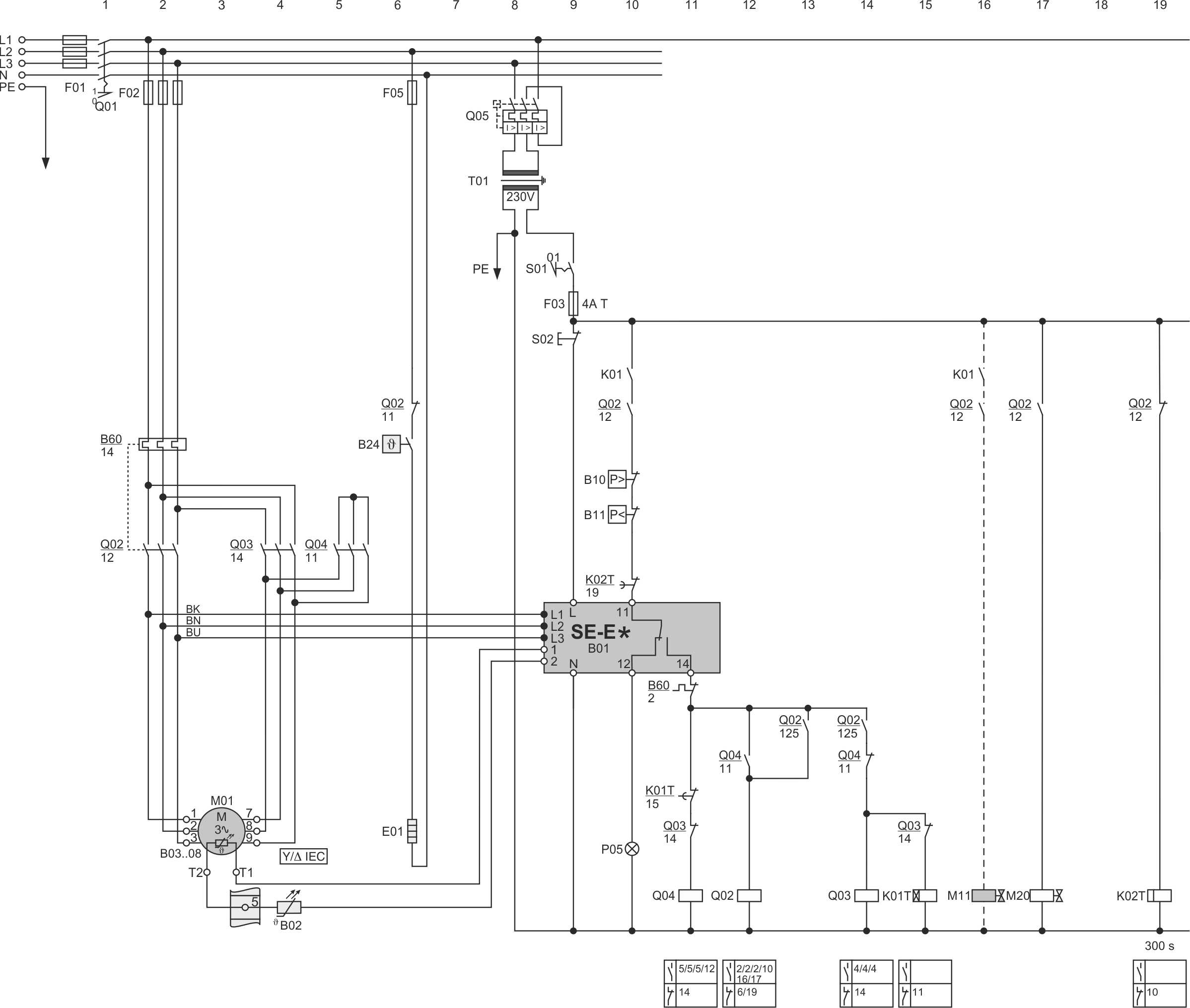

VSK41 mit SE-E*, Y/Δ-Anlauf

B01

Verdichterschutzgerät

B02

Druckgastemperaturfühler

B03 .. 08

Temperaturfühler in Motorwicklungen

B10

Hochdruckschalter

B11

Niederdruckschalter

B24

Ölthermostat

B60

Überlastschutzeinrichtung

B61

Überlastschutzeinrichtung für zweite Teilwicklung

E01

Ölheizung

F01

Hauptsicherung

F02

Verdichtersicherung

F03

Steuerkreissicherung

F05

Sicherung der Ölheizung

F08

Sicherung der Drehrichtungsüberwachung

K01

Übergeordneter Regler

K01T

Zeitrelais für Teilwicklungsanlauf oder für Stern-Dreieck-Anlauf

K02T

Zeitrelais für minimale Verdichterstillstandszeit

K10

Hilfsrelais für Verdichterstatusmeldung

K11

Hilfsrelais für Verdichterstatusmeldung

M01

Verdichtermotor

M11

MV für Leistungsregler 1, CR1, CR+, CRII-2 oder Anlaufentlastung

M20

MV für Flüssigkeitsleitung

P05

Leuchte: Verdichterstörung

P11

Leuchte: FU-Störung

Q01

Hauptschalter

Q02

Schütz für erste Teilwicklung (PW) oder Hauptschütz (Y/Δ) oder Verdichterschütz bei Direktanlauf

Q03

Schütz für zweite Teilwicklung (PW) oder Dreieckschütz (Y/Δ)

Q04

Sternschütz (Y/Δ)

Q05

Steuertransformatorsicherung

S01

Steuerschalter (ein/aus)

S02

Entriegelung der Verdichtersicherheitskette

T01

Steuertransformator (Beispiel für 230 V, erforderlich gemäß EN60204-1)

T02

Frequenzumrichter (FU)
